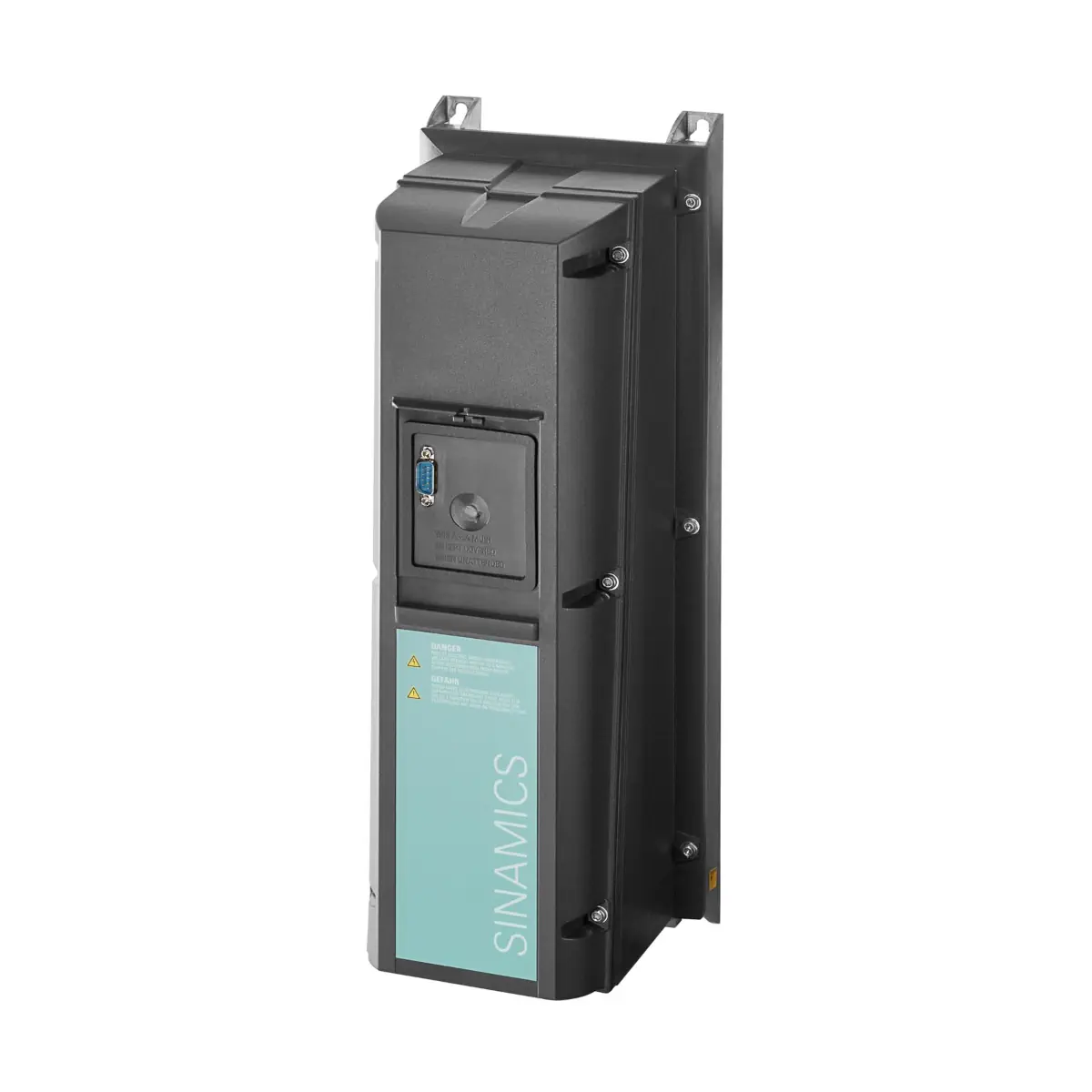

G120P-3/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 3,00 kW, IP55

G120P-3/35A to dedykowany do aplikacji pompowych i wentylatorowych przemiennik częstotliwości Siemens SINAMICS G120P, przeznaczony do energooszczędnej regulacji prędkości w systemach budynkowych (HVAC). Jest to wersja z modułem mocy PM230 w stopniu ochrony IP55 / UL Type 12 oraz zintegrowanym filtrem EMC klasy A (C2), zasilana z sieci 3 AC 380…480 V. Model ten ma moc 3 kW, prąd wyjściowy 7,7 A i sprawność η = 0,96.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-3/35A
• Nr zam. (MLFB): 6SL3200-6AM17-7AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Zasilanie: 3 AC 380…480 V, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Sprawność: η = 0,96
• Wbudowane regulatory: 4 regulatory PID
• Komunikacja (standard w CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart (samoczynny start po zaniku zasilania lub wystąpieniu błędu).
• Lotny start (załączenie napędu w trakcie pracy silnika).
• Tryb ECO (oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia).
• Kaskadowanie silników (jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu).
• Hibernacja (automatyczny tryb uśpienia dla optymalizacji zużycia energii).
• 4 regulatory PID (np. dla ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innych zmiennych procesowych).
• Tryb pożarowy – Essential Service Mode (ESM) (praca napędu nawet w przypadku stanów alarmowych).
• Regulacja wielostrefowa (regulacja z zastosowaniem do 3 czujników lub dwóch niezależnych stref).
• Tryb Bypass (automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika).
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne (tworzenie prostych programów).
• Monitorowanie temperatury silnika (PTC, KTY) oraz m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja, I/O i integracja

• Jednostka sterująca w zestawie: SINAMICS Control Unit CU230P-2 BT.
• Protokoły (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1.
• Jednostki sterujące (opcjonalnie): wersje z PROFIBUS DP, CANopen lub PROFINET IO.
• Wejścia/wyjścia (CU230P-2): 6 DI, 3 DO, 4 AI, 2 AO, wejście czujnika temperatury silnika KTY/PTC/ThermoClick, 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC).
• Wejścia analogowe: obsługa m.in. 0…10 V, -10…10 V, 0/4…20 mA oraz czujników Pt1000 i LG-Ni1000 (zgodnie z konfiguracją wejść).
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 (integracja przez Modbus lub USS).

Dane techniczne (wybrane)

• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Sprawność: η = 0,96
• Napięcie zasilania: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień zanieczyszczenia: 2 (wg EN 61800-5-1)

Budowa zestawu i elementy zamawiane oddzielnie

• SINAMICS G120P jest zestawem składającym się z CU230P-2 BT oraz modułu mocy PM230 dostosowanego do pracy z pompami i wentylatorami.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Montaż i wymiary (IP55, rozmiar obudowy A)

• Montaż: możliwy montaż poza szafą sterowniczą, np. na ścianie; niedozwolony montaż na zewnątrz.
• Wymiary (B x H): 154 x 460 mm
• Głębokość: T1 z IOP-2: 266 mm; T1 z pokrywą/BOP-2: 256 mm; T2 bez pokrywy: 249 mm
• Wymagany odstęp: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-3/35A to przemiennik częstotliwości 3 kW w wykonaniu IP55 / UL Type 12 z zintegrowanym filtrem EMC klasy A (C2), zaprojektowany do efektywnego sterowania pompami i wentylatorami w HVAC. Wbudowane funkcje aplikacyjne (m.in. ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację z automatyką budynkową i optymalizację zużycia energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-3/35A jest przemiennikiem częstotliwości SINAMICS G120P do sterowania silnikiem indukcyjnym w instalacjach budynkowych. Wariant ten ma stopień ochrony IP55, zintegrowany filtr EMC klasy A (kategoria C2), moc 3 kW i jest przeznaczony do zasilania 3 x 380...480 V AC.
• Produkt spełnia wymagania oznakowania CE zgodnie z dokumentacją producenta. Dokumentacja wskazuje zgodność m.in. z dyrektywą niskonapięciową, dyrektywą EMC oraz RoHS.
• Montaż, podłączenie, uruchomienie, serwis i diagnostykę może wykonywać wyłącznie wykwalifikowany personel posiadający przygotowanie do pracy przy urządzeniach elektrycznych.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta. Nie wolno dokonywać modyfikacji urządzenia ani stosować części i akcesoriów niezalecanych przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia zatrzymania awaryjnego.
• Nie instalować ani nie użytkować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może powstać atmosfera wybuchowa.
• Urządzenie elektryczne pracuje pod niebezpiecznym napięciem. Zaciski zasilania, silnika oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania. Przed otwarciem urządzenia lub rozpoczęciem prac należy odłączyć zasilanie i odczekać co najmniej 5 minut.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, odłączyć wszystkie niebezpieczne źródła energii i zabezpieczyć je przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem.
• Jeżeli po stronie zasilania stosowany jest wyłącznik różnicowoprądowy (RCD) lub monitor prądu różnicowego (RCM), należy stosować wyłącznie urządzenia typu B o wysokiej odporności, ponieważ przemiennik może powodować składową DC w przewodzie PE.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką operację. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Po włączeniu przemiennika silnik może uruchomić się nieoczekiwanie. Funkcje takie jak automatyczny restart i lotny start mogą spowodować samoczynne uruchomienie napędu po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania i eksploatacji należy zabezpieczyć strefę niebezpieczną wokół maszyny oraz uniemożliwić dostęp osobom nieupoważnionym. Przed identyfikacją danych silnika i próbami ruchowymi upewnić się, że żadne elementy nie mogą zostać wyrzucone lub poruszyć się w sposób niekontrolowany.
• W bezpośrednim pobliżu urządzenia występują pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m.
• Wariant G120P-3/35A w wykonaniu IP55 jest przeznaczony do montażu naściennego poza szafą sterowniczą, ale niedozwolony jest montaż na zewnątrz budynków.
• Aby zapewnić prawidłowe chłodzenie, urządzenie IP55 w rozmiarze FSA należy montować bezpośrednio na płaskiej ścianie. Jeżeli nie jest to możliwe, należy zastosować dodatkową płytę przewidzianą przez producenta.
• Ze względu na wymagania EMC urządzenie należy montować na niepomalowanej metalowej powierzchni oraz wykonać instalację zgodnie z zasadami EMC, w tym z prawidłowym podłączeniem ekranów przewodów.
• Należy zapewnić wymagane odstępy wentylacyjne i prawidłowy przepływ powietrza. Niewystarczająca wentylacja może spowodować przegrzanie, skrócenie trwałości urządzenia lub pożar.
• Przewody zasilające i silnikowe należy podłączać zgodnie z dokumentacją producenta, z zachowaniem właściwych przekrojów, długości kabli, momentów dokręcania oraz zasad ekranowania i prowadzenia przewodów.
• Ekrany kabli oraz nieużywane żyły przewodów mocy należy podłączyć przynajmniej z jednej strony do uziemionego potencjału obudowy. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności przy braku kondensacji, zraszania i oblodzenia oraz z zachowaniem dopuszczalnej temperatury i wilgotności.
• W przypadku użycia trybu pożarowego / awaryjnego ESM funkcje ochrony urządzenia i wyposażenia są wyłączane. Tryb ten wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do odprowadzania dymu i ciepła podczas ewakuacji.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne. Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD oraz używać odpowiednich opakowań i powierzchni roboczych.
• W celu utrzymania sprawności chłodzenia należy regularnie usuwać zanieczyszczenia i kontrolować pracę wentylatorów. Producent wskazuje średnią żywotność wentylatorów na około 40 000 godzin pracy; w razie potrzeby należy je wymienić.
