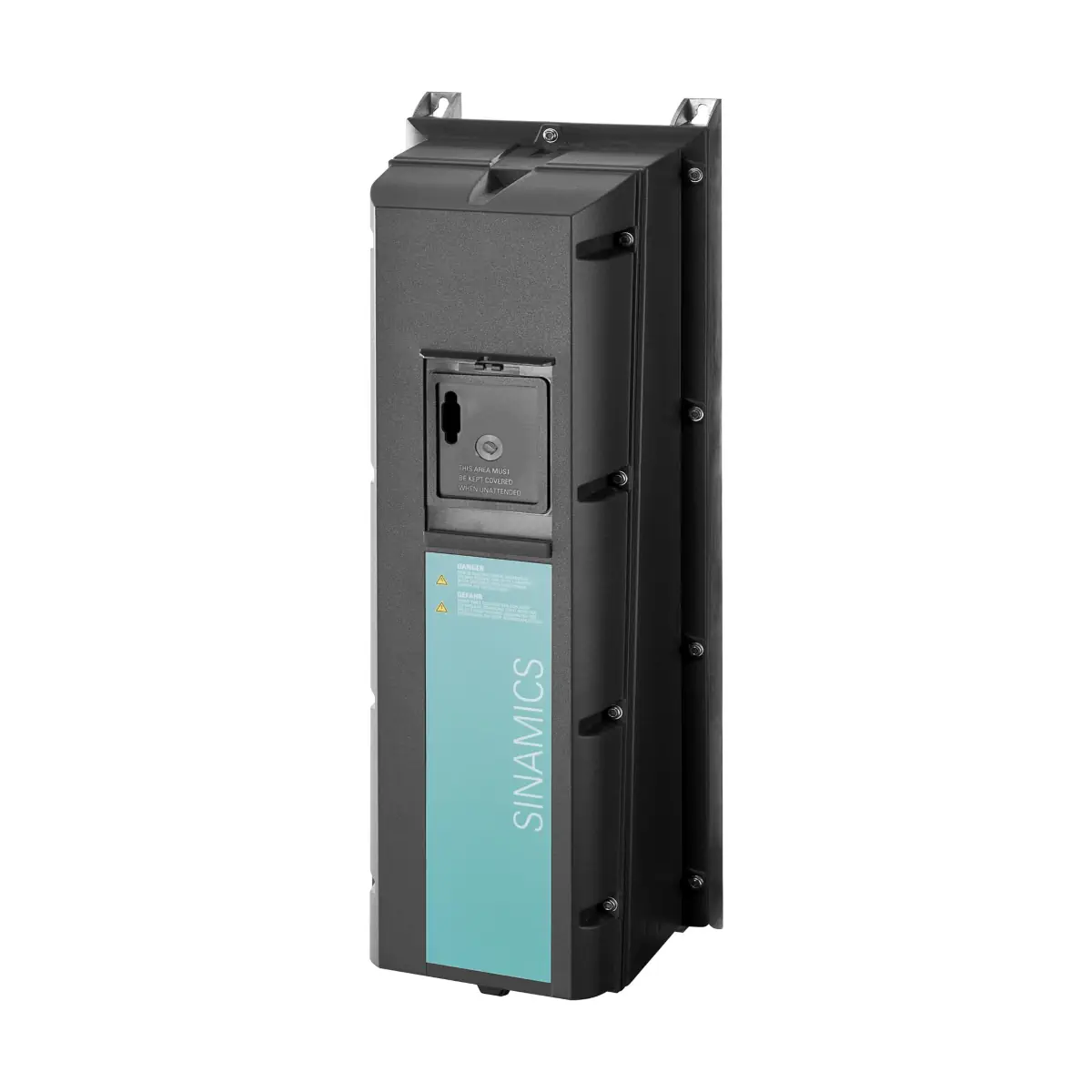

G120P-5.5/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 5,50 kW, IP55

G120P-5.5/35A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Jest to wersja z modułem mocy PM230 w wykonaniu IP55 (UL Type 12) oraz zintegrowanym filtrem EMC klasy A (C2), zasilana z sieci 3 AC 380…480 V. Urządzenie dostarczane jest jako zestaw z jednostką sterującą CU230P-2 BT (RS485: USS, Modbus RTU, BACnet MS/TP, P1).

Najważniejsze cechy

• Producent: Siemens
• Model: G120P-5.5/35A
• Nr zam. (MLFB): 6SL3200-6AM21-3AH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych
• Moc: 5,5 kW
• Prąd wyjściowy: 13,2 A
• Sprawność η: 0,97
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Komunikacja (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Regulatory: 4 wbudowane regulatory PID
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje aplikacyjne dla pomp i wentylatorów

• Automatyczny restart – samoczynne uruchomienie po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – możliwość załączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do aktualnego obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku występowania stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe – swobodnie programowalne (x3) oraz zegar czasu rzeczywistego.
• Bloki logiczne – swobodnie programowalne do tworzenia prostych programów.
• Monitorowanie temperatury silnika – z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie – funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2)

• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 x Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 x KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)
• Komunikacja (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Opcje komunikacji (przez alternatywną jednostkę sterującą): PROFIBUS DP, CANopen, PROFINET IO

Budowa zestawu i uruchomienie

• Skład: jednostka sterująca CU230P-2 BT + moduł mocy PM230 (IP55, filtr EMC klasy A).
• Panel operatorski: panel operatorski lub pokrywa maskująca nie są dołączane do zestawu – należy je zamawiać oddzielnie.
• Narzędzia uruchomieniowe: licencja użytkownika programu STARTER jest dołączona do każdego przemiennika G120P.
• Karty pamięci: obsługa kart SINAMICS Micro Memory Card (MMC) do zapisu i kopiowania parametrów.
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 (integracja przez Modbus lub USS).
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia; wbudowane wentylatory zaleca się sprawdzić i wymienić po ok. 40 000 godzinach pracy.

Dane techniczne (kluczowe)

• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 5,5 kW
• Prąd wyjściowy: 13,2 A
• Sprawność η: 0,97
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Warunki pracy (jednostka sterująca): CU230P-2: 0…60°C
• Wysokość instalacji: do 2000 m n.p.m.

Wymiary i wymagane odstępy (IP55, rozmiar obudowy B)

• Szerokość (B): 180 mm
• Wysokość (H): 540 mm
• Głębokość T1 z IOP-2: 266 mm
• Głębokość T1 z pokrywą/BOP-2: 256 mm
• Głębokość T2 bez pokrywy: 249 mm
• Wymagany odstęp: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-5.5/35A (MLFB 6SL3200-6AM21-3AH0) to przemiennik częstotliwości 5,5 kW o prądzie wyjściowym 13,2 A, w wykonaniu IP55 / UL Type 12 z zintegrowanym filtrem EMC klasy A (C2). Funkcje stworzone pod aplikacje pompowe i wentylatorowe (m.in. ECO, hibernacja, kaskadowanie, ESM, 4 PID), rozbudowane I/O oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i energooszczędną pracę w automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-5.5/35A jest przemiennikiem częstotliwości SINAMICS G120P w wykonaniu IP55, z filtrem EMC klasy A, przeznaczonym do sterowania silnikami indukcyjnymi w aplikacjach pomp i wentylatorów.
• Produkt spełnia wymagania oznakowania CE zgodnie z dokumentacją producenta, w tym w zakresie dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej oraz RoHS.
• Urządzenie elektryczne do zasilania 3 x 380…480 V AC. Montaż, podłączenie, uruchomienie, diagnostyka i serwis mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel.
• Przed rozpoczęciem montażu, otwieraniem obudowy, podłączaniem przewodów lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu urządzenia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować zagrożenie porażeniem elektrycznym.
• Jeżeli po stronie zasilania stosowane są wyłączniki lub monitory różnicowoprądowe, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z wymaganiami producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie zasilacze SELV lub PELV. Nieprawidłowe źródło zasilania może spowodować porażenie prądem lub zwarcie.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, o ile dokumentacja producenta wyraźnie tego nie dopuszcza. Otwieranie pod napięciem może spowodować łuk elektryczny, ciężkie obrażenia lub śmierć.
• Po włączeniu zasilania silnik może uruchomić się niespodziewanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu i skasowaniu błędu. Przed pracami przy maszynie należy zabezpieczyć napęd i silnik przed ponownym uruchomieniem.
• Urządzenie nie może być używane jako wyłącznik awaryjny (emergency stop device).
• Nie wolno dokonywać żadnych modyfikacji urządzenia. Należy stosować wyłącznie części zamienne i akcesoria zalecane lub dostarczane przez producenta.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy zachować wartości graniczne określone w dokumentacji technicznej.
• Model G120P-5.5/35A w wykonaniu IP55 należy montować na płaskiej ścianie lub innej płaskiej powierzchni. Jeżeli nie jest to możliwe, należy zastosować odpowiednią dodatkową płytę zapewniającą właściwy przepływ powietrza przez radiator.
• Urządzenie należy montować na niepomalowanej metalowej powierzchni, jeżeli wymagane jest spełnienie wymagań EMC.
• Zapewnić wymagane odstępy wentylacyjne i prawidłowy przepływ powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia trwałości urządzenia lub nieprawidłowej pracy.
• Urządzenie wolno instalować i użytkować wyłącznie w warunkach środowiskowych określonych przez producenta. Dopuszczalna temperatura pracy wynosi 0…60°C przy obniżeniu mocy, wilgotność względna poniżej 95% bez kondensacji.
• Nie wolno instalować ani użytkować urządzenia w atmosferach potencjalnie wybuchowych.
• Model IP55 może być montowany poza szafą sterowniczą, jednak montaż na zewnątrz budynków jest niedozwolony.
• Przewody ekranowane, osłony kabli i niewykorzystane żyły przewodów mocy należy podłączać do uziemionego potencjału obudowy zgodnie z zasadami EMC. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i sterujących. Nieprawidłowe okablowanie może powodować zakłócenia EMC, błędną pracę układu lub uszkodzenie instalacji.
• Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny, zagrożenie dla ludzi oraz szkody materialne. Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą, a funkcje bezpieczeństwa całego układu zweryfikować testem funkcjonalnym przed oddaniem instalacji do eksploatacji.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i urządzeń współpracujących mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania, montażu i serwisowania należy stosować zasady ochrony ESD.
• Wentylatory chłodzące należy okresowo kontrolować; ich typowa trwałość wynosi około 40 000 godzin pracy. Uszkodzone wentylatory należy niezwłocznie wymieniać.
