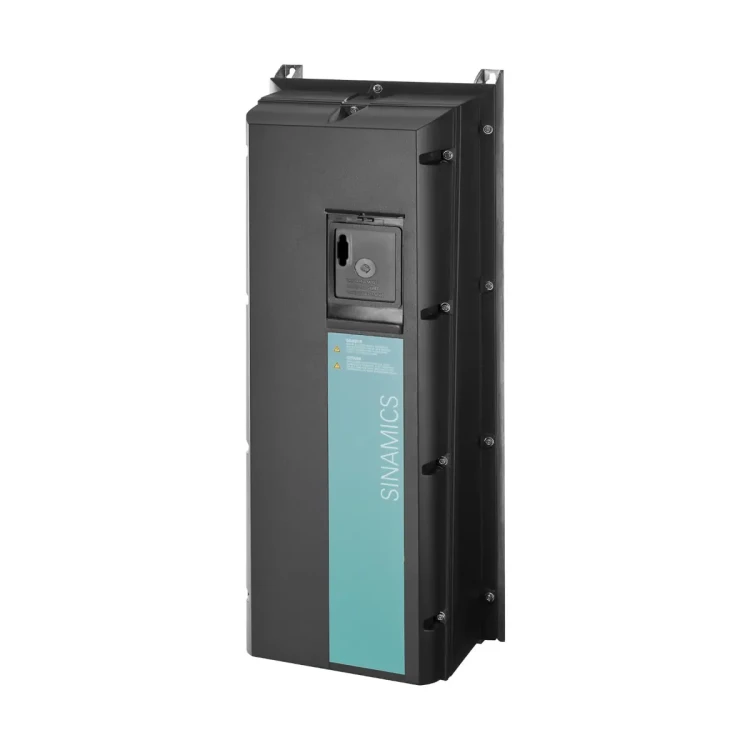

G120P-11/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 11,0 kW, IP55

G120P-11/35A to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnej regulacji pomp i wentylatorów w instalacjach budynkowych. Urządzenie pracuje z zasilaniem 3× 380…480 V AC i w tej wersji posiada stopień ochrony IP55 oraz zintegrowany filtr EMC klasy A (C2). Model ten oferuje m.in. 4 wbudowane regulatory PID, rozbudowane funkcje aplikacyjne (ECO, hibernacja, kaskadowanie silników) oraz komunikację RS485 (USS / Modbus RTU / BACnet MS/TP / P1).

Najważniejsze cechy

• Producent: Siemens
• Model: G120P-11/35A
• Nr zam. (MLFB): 6SL3200-6AM22-6AH0
• Typ urządzenia: przemiennik częstotliwości do pomp i wentylatorów (SINAMICS G120P)
• Moc: 11 kW
• Prąd wyjściowy: 26 A
• Sprawność η: 0.97
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55
• Filtr EMC: zintegrowany, klasa A (C2)
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard, CU230P-2 BT): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Rozmiar obudowy: C

Przeznaczenie (aplikacje HVAC)

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje przydatne w pompach i wentylatorach

• Automatyczny restart – samoczynny start po zaniku zasilania lub po błędzie
• Lotny start – załączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowywaniu prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – sterowanie do 4 silników zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet przy stanach alarmowych
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Tygodniowe programy czasowe (3 programy) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów sterowania
• Monitorowanie temperatury silnika (PTC, KTY) oraz m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania z wykorzystaniem obwodu pośredniego DC

Komunikacja i integracja

• Port RS485 (standard): USS, Modbus RTU, BACnet MS/TP, P1
• Jednostka sterująca (wariant standardowy w G120P): CU230P-2 BT
• Integracja z Desigo: kompatybilność od wersji 4.1, integracja przez Modbus lub USS

Wejścia/wyjścia (I/O)

• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temp. silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (wybrane)

• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Nominalny prąd zwarciowy: 40 kA (IP55, rozmiary FSA–FSC)
• Przeciążalność (niska przeciążalność, rozmiary FSA–FSC): 150% przez 3 s oraz 110% przez 57 s (raz w ciągu 5 min)

Budowa zestawu

SINAMICS G120P-11/35A jest zestawem składającym się z jednostki sterującej oraz modułu mocy, dopasowanych do pracy z pompami i wentylatorami. Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Wymiary (IP55, rozmiar obudowy C)

• B: 230 mm
• H: 620 mm
• T1 (z IOP-2): 266 mm
• T1 (z pokrywą / BOP-2): 256 mm
• T2 (bez pokrywy): 249 mm
• Wymagany odstęp: góra 125 mm, dół 125 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-11/35A to przemiennik częstotliwości 11 kW w wykonaniu IP55 z filtrem EMC klasy A (C2), przeznaczony do nowoczesnych aplikacji pompowych i wentylatorowych w budynkach. Połączenie rozbudowanych funkcji HVAC (w tym 4× PID, ECO i hibernacja), szerokich możliwości I/O oraz komunikacji RS485 (USS/Modbus RTU/BACnet MS/TP/P1) pozwala budować energooszczędne i elastyczne układy sterowania przepływem, ciśnieniem lub temperaturą.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do przemienników częstotliwości SINAMICS G120P i dla modelu G120P-11/35A przewidziano zasilanie 3 x 380 ... 480 V AC, 47 ... 63 Hz.
• Model G120P-11/35A jest wykonaniem o stopniu ochrony IP55 z wbudowanym filtrem EMC klasy A (C2), przeznaczonym do sterowania silnikami w aplikacjach pompowych i wentylatorowych.
• Posiada oznaczenie CE (zgodność z wymaganiami UE zgodnie z dokumentacją producenta).
• Urządzenie elektryczne do montażu i uruchomienia wyłącznie przez wykwalifikowany personel posiadający uprawnienia elektryczne oraz znajomość dokumentacji producenta.
• Nie używać produktu do zastosowań innych niż sterowanie silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach zgodnie z dokumentacją. Nie wolno modyfikować urządzenia ani stosować niezalecanych części zamiennych i akcesoriów.
• Nie używać urządzenia jako wyłącznika awaryjnego / funkcji emergency stop.
• Przed montażem, podłączeniem, otwarciem obudowy, serwisem lub usuwaniem usterek należy odłączyć zasilanie i odczekać co najmniej 5 minut przed otwarciem urządzenia. Zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, upewnić się, że obwody pomocnicze są beznapięciowe, oraz zabezpieczyć źródła energii przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie połączenia przewodu ochronnego może spowodować zagrożenie porażeniem elektrycznym.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD lub RCM, muszą to być urządzenia typu B o podwyższonej odporności.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy, chyba że dokumentacja wyraźnie dopuszcza ich rozłączanie pod napięciem.
• Uszkodzonego urządzenia nie wolno używać. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych przez producenta.
• Po załączeniu napędu silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu. Podczas obsługi, montażu i serwisu należy zabezpieczyć maszynę przed niekontrolowanym ruchem.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędzanej maszyny. Przed uruchomieniem należy upewnić się, że w strefie zagrożenia nie znajdują się ludzie, a luźne elementy oraz zawieszone ładunki zostały zabezpieczone.
• W pobliżu urządzenia nie należy używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m, ponieważ mogą zakłócić pracę urządzenia i bezpieczeństwo funkcjonalne maszyny.
• Podczas pracy przemiennik wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Urządzenie nie jest dopuszczone do pracy w strefach zagrożonych wybuchem. Nie wolno instalować ani eksploatować produktu w środowisku, w którym może wystąpić atmosfera wybuchowa.
• Aby ograniczyć ryzyko pożaru, urządzenie należy montować zgodnie z wymaganiami producenta, z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania.
• Dla zachowania zdolności chłodzenia model IP55 w rozmiarze FSC należy montować bezpośrednio na płaskiej ścianie. Jeżeli nie jest to możliwe, należy zastosować odpowiednią dodatkową płytę prowadzenia powietrza przewidzianą przez producenta.
• Ze względu na wymagania EMC urządzenie IP55 należy montować na niepomalowanej metalowej powierzchni oraz prowadzić okablowanie zgodnie z zasadami EMC, w tym prawidłowo podłączyć ekrany przewodów.
• Niepodłączone ekrany kabli oraz nieużywane żyły kabli mocy mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych. Ekrany i nieużywane żyły należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony.
• Należy stosować wyłącznie przewody i długości kabli zgodne z dokumentacją producenta. Dla wersji z filtrem klasy A (C2) zgodność EMC uzyskuje się przy użyciu ekranowanego kabla silnikowego o długości do 25 m.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od wstrząsów, nadmiernych drgań, korozyjnych gazów i niedopuszczalnych oddziaływań elektromagnetycznych oraz w warunkach środowiskowych zgodnych z dokumentacją. Dopuszczalna wilgotność podczas pracy: poniżej 95% RH, bez kondensacji.
• Niedopuszczalne są: kondensacja, zraszanie oraz oblodzenie podczas pracy urządzenia.
• Zakres temperatury pracy urządzenia wynosi 0 ... 60°C przy pracy z obniżeniem mocy zgodnie z dokumentacją producenta; bez obniżenia mocy odpowiednio w zakresie określonym dla trybu przeciążalności.
• Urządzenie jest przeznaczone do pracy do wysokości 2000 m n.p.m.; powyżej tej wysokości obowiązują ograniczenia napięcia i wydajności zgodnie z dokumentacją.
• Parametryzację należy zabezpieczyć przed nieuprawnionym dostępem. Nieprawidłowe lub zmienione ustawienia parametrów mogą spowodować niebezpieczne działanie maszyny.
• Funkcje bezpieczeństwa całego układu muszą zostać ocenione, poprawnie skonfigurowane i przetestowane przez integratora systemu przed przekazaniem urządzenia do eksploatacji.
• W trybie pożarowym / awaryjnym (ESM), jeżeli jest używany, funkcje ochrony urządzenia i instalacji mogą zostać wyłączone. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Podczas obchodzenia się z modułami elektronicznymi należy stosować zasady ochrony ESD. Wyładowania elektrostatyczne mogą uszkodzić elementy urządzenia.
• Urządzenie wymaga okresowej kontroli wentylatorów. Producent zaleca sprawdzenie i w razie potrzeby wymianę wentylatorów po około 40 000 godzin pracy.
