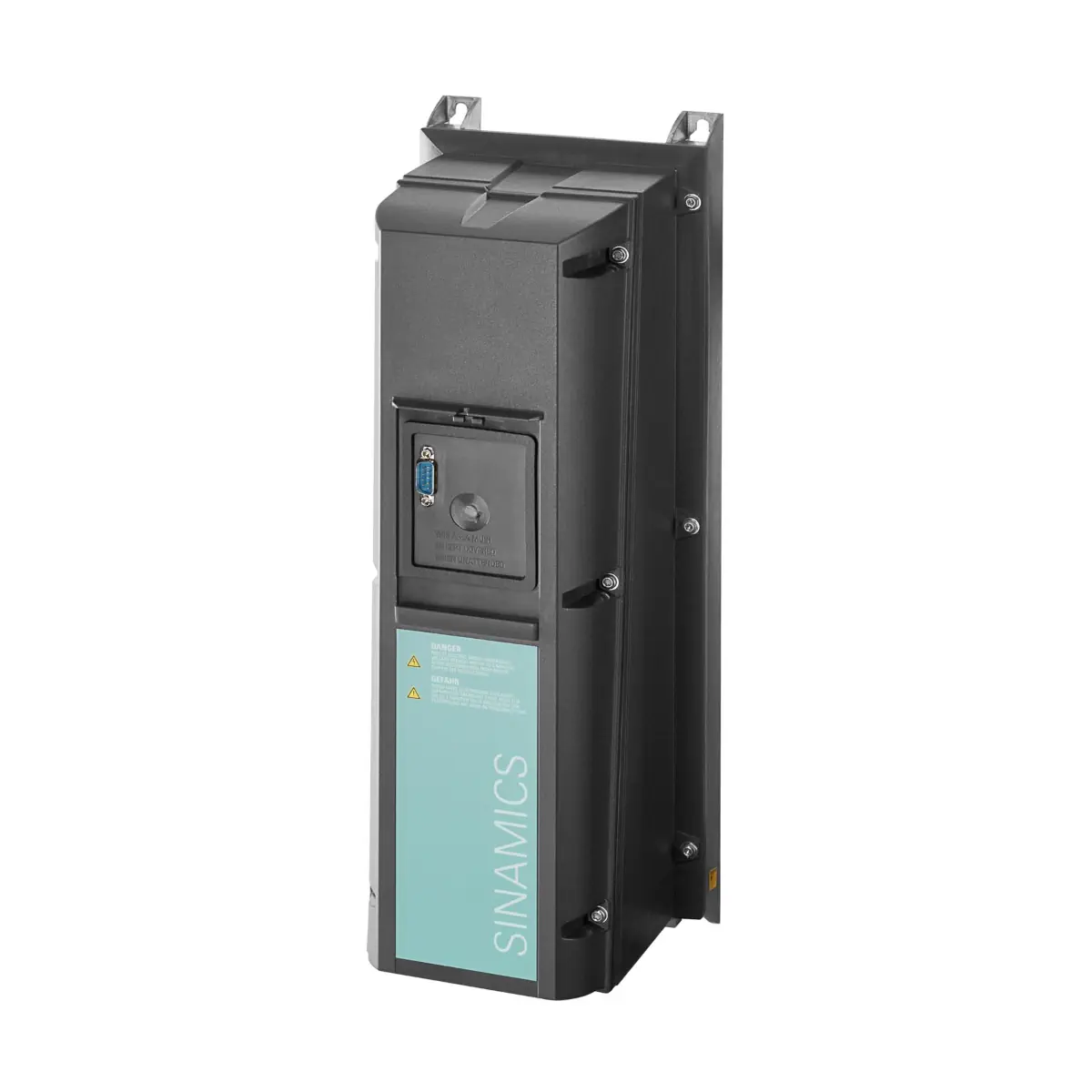

G120P-1.5/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 1,50 kW, IP55

G120P-1.5/35A to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnej regulacji pomp i wentylatorów w systemach budynkowych (HVAC). Jest to wykonanie o stopniu ochrony IP55 / UL Type 12 ze zintegrowanym filtrem EMC klasy A (C2), zasilane z sieci 3 AC 380…480 V. Urządzenie stanowi zestaw złożony z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 w budowie modułowej.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-1.5/35A
• Nr zamówieniowy (MLFB): 6SL3200-6AM14-1AH0
• Zastosowanie: przemiennik do pomp i wentylatorów w instalacjach budynkowych
• Moc: 1,5 kW
• Prąd wyjściowy: 4,1 A
• Skuteczność η: 0,95
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Wbudowane regulatory: 4 regulatory PID
• Komunikacja (standard CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dedykowane do pomp i wentylatorów)

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowywanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie prędkością m.in. wg ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa (do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe tygodniowe (x3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne (m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja oraz wejścia/wyjścia (jednostka sterująca CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1.
• Wejścia/wyjścia: 6 DI, 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A), 4 AI, 2 AO.
• Wejścia czujników temperatury: Pt1000 / LG-Ni1000 (w ramach wejść analogowych) oraz wejście KTY/PTC/ThermoClick.
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC).
• Wskaźniki stanu: diody LED RDY (Ready) i BE (bus error).

Dane techniczne (wybrane)

• Model: G120P-1.5/35A
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Moc: 1,5 kW
• Prąd wyjściowy: 4,1 A
• Skuteczność η: 0,95
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Warunki pracy: 0…60°C (przy obniżonej mocy), wilgotność < 95% RH (bez kondensacji)
• Stopień ochrony: IP55 / UL Type 12
• Zgodność EMC (z filtrem klasy A): z ekranowanym kablem o długości do 25 m – kategoria C2, spełnia klasę A wg EN 55011 dla zakłóceń przewodzonych

Budowa zestawu i elementy zamawiane oddzielnie

• W skład SINAMICS G120P wchodzi: jednostka sterująca CU230P-2 BT oraz moduł mocy PM230.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamówić oddzielnie (np. BOP-2, IOP-2 lub pokrywa maskująca).

Wymiary (IP55, rozmiar obudowy A)

• B: 154 mm
• H: 460 mm
• T1 z IOP-2: 266 mm
• T1 z pokrywą / BOP-2: 256 mm
• T2 bez pokrywy: 249 mm
• Wymagany odstęp montażowy: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-1.5/35A to przemiennik częstotliwości 1,5 kW w wykonaniu IP55, zaprojektowany do pracy z pompami i wentylatorami w systemach HVAC. Zintegrowany filtr EMC klasy A (C2), standardowa komunikacja (RS485 z USS/Modbus RTU/BACnet MS/TP/P1), 4 regulatory PID oraz funkcje dedykowane aplikacjom pompowo-wentylatorowym (ECO, hibernacja, kaskadowanie silników, ESM) czynią go kompletnym rozwiązaniem do efektywnego sterowania napędami w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu Siemens SINAMICS G120P-1.5/35A: przemiennik częstotliwości do pomp i wentylatorów, wykonanie IP55, filtr EMC klasy A, zasilanie 3 x 380…480 V AC, moc 1,5 kW.
• Posiada oznaczenie CE (zgodność z wymaganiami UE, m.in. dyrektywy niskonapięciowej i EMC).
• Urządzenie elektryczne niskonapięciowe. Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i naprawy może wykonywać wyłącznie wykwalifikowany personel elektryczny.
• Przed otwarciem urządzenia, podłączeniem przewodów lub rozpoczęciem prac serwisowych należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Nie dotykać części pod napięciem. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe, po stronie zasilania przemiennika należy stosować urządzenia typu B.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia. Rozłączanie pod napięciem może spowodować powstanie łuku elektrycznego i ciężkie obrażenia.
• Urządzenie może automatycznie uruchomić silnik po zaniku zasilania, po usunięciu błędu lub po skasowaniu alarmu, jeżeli aktywne są odpowiednie funkcje restartu. Przed pracami przy maszynie należy uniemożliwić jej nieoczekiwany rozruch.
• Podczas pracy silnik i elementy napędzane mogą uruchomić się samoczynnie lub obracać. Nie dotykać części ruchomych; przed serwisem upewnić się, że maszyna jest zatrzymana.
• Nie używać urządzenia jako wyłącznika awaryjnego.
• Nie stosować produktu w atmosferach wybuchowych ani w miejscach, w których mogą występować mieszaniny wybuchowe.
• Model G120P-1.5/35A w wykonaniu IP55 jest przeznaczony do montażu poza szafą sterowniczą, np. na ścianie, ale niedozwolony jest montaż na zewnątrz budynku.
• Dla zachowania zdolności chłodzenia urządzenie w obudowie FSA należy montować bezpośrednio na płaskiej ścianie; jeśli nie jest to możliwe, należy zastosować przewidzianą przez producenta dodatkową płytę prowadzenia powietrza.
• Urządzenie należy montować pionowo oraz z zachowaniem minimalnych odstępów wentylacyjnych dla rozmiaru A IP55: 100 mm od góry, 100 mm od dołu, 0 mm po bokach.
• Nie wolno używać urządzenia uszkodzonego ani eksploatować go poza dopuszczalnymi warunkami środowiskowymi. Dopuszczalna temperatura pracy wynosi 0…60°C z uwzględnieniem ograniczenia mocy przy wyższych temperaturach; wilgotność względna poniżej 95%, bez kondensacji.
• Należy zapewnić właściwą wentylację i przepływ powietrza. Niewystarczające odstępy lub chłodzenie mogą prowadzić do przegrzania, pożaru, skrócenia trwałości lub uszkodzenia urządzenia.
• Przewody mocy, silnika, sterujące i sygnałowe należy prowadzić zgodnie z wymaganiami EMC. Ekrany kabli oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła napięcia SELV/PELV.
• Urządzenie wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• W przypadku aktywacji trybu pożarowego / awaryjnego (ESM) funkcje ochrony urządzenia i wyposażenia są wyłączane. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, magazynowania i montażu należy stosować odpowiednie środki ochrony antystatycznej.
• Wbudowane wentylatory należy okresowo kontrolować; producent zaleca ich sprawdzenie i ewentualną wymianę po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniej zbiórki sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
