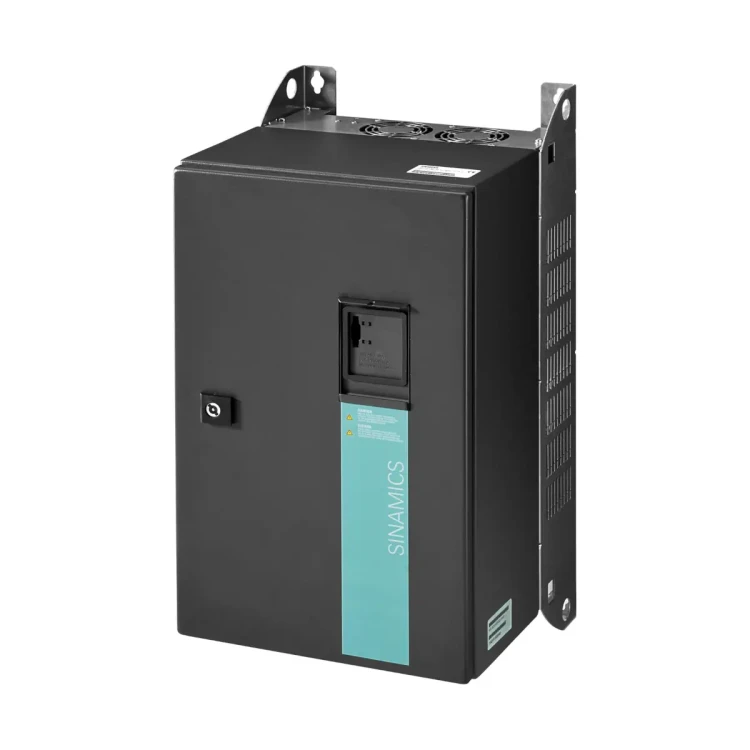

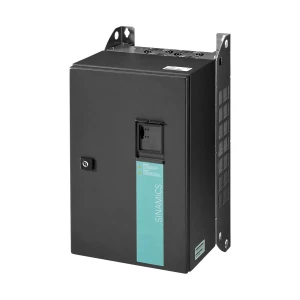

G120P-22/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 22,0 kW, IP55

Siemens SINAMICS G120P-22/35A (nr zam. MLFB: 6SL3200-6AM24-5AH0) to przemiennik częstotliwości dedykowany do pomp i wentylatorów, przeznaczony do energooszczędnej regulacji prędkości w aplikacjach budynkowych (HVAC). Model ten pracuje z zasilaniem 3 × 380…480 V AC i oferuje moc 22 kW oraz prąd wyjściowy 45 A. Wersja IP55 / UL Type 12 posiada zintegrowany filtr EMC – klasa A (C2) i jest wykonana w budowie modułowej (oddzielna jednostka sterująca i moduł mocy).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-22/35A
• Nr zam. MLFB: 6SL3200-6AM24-5AH0
• Przeznaczenie: pompy i wentylatory w systemach budynkowych
• Moc: 22 kW
• Prąd wyjściowy: 45 A
• Sprawność η: 0.97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulatory: 4 wbudowane regulatory PID
• Budowa: modułowa (jednostka sterująca + moduł mocy)

Budowa zestawu

SINAMICS G120P jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do pracy z pompami i wentylatorami. Panel operatorski (IOP-2 lub BOP-2) albo pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (sterowanie wg sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – regulacja prędkości na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet przy stanach alarmowych
• Regulacja wielostrefowa – regulacja z zastosowaniem do 3 czujników albo dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (PTC, KTY) oraz: zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Komunikacja, wejścia/wyjścia

Jednostka sterująca CU230P-2 BT obsługuje standardowo interfejs RS485 z protokołami: USS, Modbus/RTU, BACnet MS/TP oraz P1. Dostępne są również opcjonalne jednostki sterujące z: PROFIBUS DP, CANopen i PROFINET IO.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Efektywność energetyczna

• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez dodatkowych filtrów zewnętrznych (Rsce ≥ 250)
• Zredukowane zakłócenia harmoniczne linii zasilającej
• Brak dławików wejściowych → mniejsze wymiary i waga
• Niższa moc pozorna → możliwość stosowania mniejszych przekrojów kabli
• Wbudowane funkcje oszczędzania energii (m.in. Tryb ECO, Hibernacja)

Dane techniczne (wybrane)

• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP55 / UL Type 12

Wymiary i montaż (IP55, rozmiar obudowy D)

• Wymiary (B × H): 320 × 640 mm
• Głębokość T1: 346 mm (z IOP-2) / 336 mm (z pokrywą lub BOP-2)
• Głębokość T2: 329 mm (bez pokrywy)
• Wymagany odstęp montażowy: góra 300 mm, dół 300 mm, po bokach 50 mm
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz

Podsumowanie

Siemens SINAMICS G120P-22/35A to przemiennik częstotliwości 22 kW w wersji IP55 ze zintegrowanym filtrem EMC klasy A (C2), zaprojektowany do sterowania pompami i wentylatorami w instalacjach HVAC. Wbudowane funkcje aplikacyjne (m.in. 4 × PID, ECO, hibernacja, kaskadowanie do 4 silników oraz ESM) i rozbudowana komunikacja w standardzie (RS485: USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i zapewniają efektywną energetycznie pracę układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-22/35A posiada oznaczenie CE i spełnia wymagania dyrektyw UE dotyczących urządzeń elektrycznych, w tym dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej.
• Przemiennik częstotliwości przeznaczony jest wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta. Użycie niezgodne z przeznaczeniem może spowodować poważne obrażenia, śmierć lub szkody materialne.
• Model G120P-22/35A jest urządzeniem trójfazowym o napięciu zasilania 3 x 380…480 V AC i mocy 22 kW, w wykonaniu IP55 z filtrem EMC klasy A (C2). Podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel.
• Przed montażem, podłączeniem, otwarciem obudowy, serwisem lub diagnostyką należy całkowicie odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem.
• W przypadku stosowania wyłączników lub monitorów różnicowoprądowych po stronie zasilania należy używać wyłącznie urządzeń typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie zasilacze SELV/PELV. Zastosowanie nieodpowiedniego zasilania może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Nie otwierać złączy wtykowych podczas pracy urządzenia. Rozłączanie połączeń pod napięciem może spowodować łuk elektryczny, ciężkie obrażenia lub śmierć.
• Napęd może samoczynnie uruchomić silnik po powrocie zasilania lub po skasowaniu błędu, jeśli aktywne są funkcje automatycznego restartu lub lotnego startu. Przed pracami serwisowymi należy zabezpieczyć maszynę przed nieoczekiwanym ruchem.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy elementów napędzanych. Przed uruchomieniem upewnić się, że w strefie zagrożenia nie znajdują się osoby, a luźne elementy zostały zabezpieczone.
• Urządzenie nie może być stosowane jako element zatrzymania awaryjnego. Funkcje bezpieczeństwa całego układu należy realizować niezależnie, zgodnie z wymaganiami aplikacji.
• Nie instalować ani nie używać urządzenia w strefach zagrożonych wybuchem. Kontakt z atmosferą potencjalnie wybuchową może doprowadzić do zapłonu i eksplozji.
• Urządzenie należy instalować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją: bez kondensacji, zraszania i oblodzenia, z zachowaniem dopuszczalnej temperatury pracy oraz wymaganej wentylacji.
• Dla modelu G120P-22/35A należy zachować minimalne odstępy montażowe: 300 mm od góry, 300 mm od dołu oraz 50 mm po bokach. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Wersja IP55 może być montowana poza szafą sterowniczą, jednak montaż na zewnątrz budynku jest niedozwolony.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalny odstęp 2 m od pracującego urządzenia.
• Przewody mocy, silnikowe, sygnałowe i sterujące należy prowadzić zgodnie z zasadami EMC oraz dokumentacją producenta. Niepodłączone ekrany kabli mogą powodować występowanie niebezpiecznych napięć dotykowych.
• Dla zachowania zgodności EMC należy stosować wymagane długości i typy przewodów. Dla filtra klasy A (C2) z ekranowanym przewodem silnikowym maksymalna długość przewodu wynosi 25 m dla kategorii C2 lub 50 m dla kategorii C3, zgodnie z warunkami instalacji producenta.
• Nie używać uszkodzonego urządzenia. W razie uszkodzeń mechanicznych, śladów przegrzania, zawilgocenia lub korozji produkt należy wycofać z eksploatacji.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania, montażu i serwisu należy stosować odpowiednie zabezpieczenia antystatyczne.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany w aplikacji, funkcje ochrony urządzenia i instalacji są wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Wbudowane wentylatory należy okresowo kontrolować. Producent zaleca ich sprawdzenie i ewentualną wymianę po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
