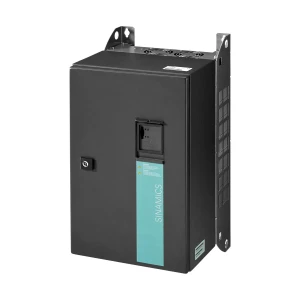

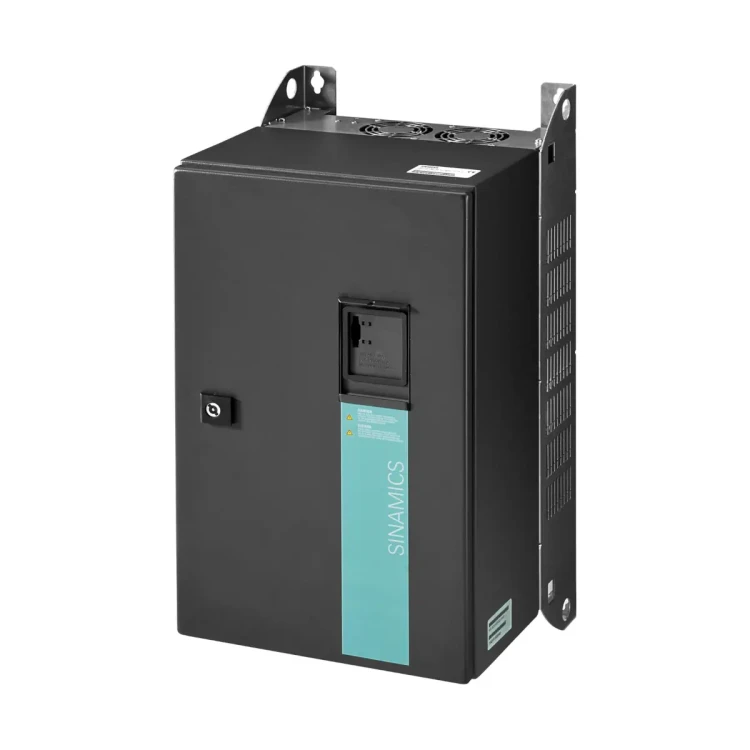

G120P-30/35A Przemiennik częstotliwości z filtrem EMC klasy A, 3 × 380..480 V, 30,0 kW, IP55

Siemens SINAMICS G120P-30/35A to przemiennik częstotliwości dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Model ten pracuje z zasilaniem 3 AC 380…480 V i w tej wersji oferuje moc 30 kW oraz prąd wyjściowy 60 A. Urządzenie wykonane jest w obudowie o stopniu ochrony IP55 / UL Type 12 i posiada zintegrowany filtr EMC klasy A (C2). Konstrukcja modułowa (oddzielna jednostka sterująca i moduł mocy) ułatwia serwis i dopasowanie do aplikacji HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-30/35A
• Nr zam. (MLFB): 6SL3200-6AM26-0AH0
• Zastosowanie: sterowanie pompami i wentylatorami w systemach budynkowych (HVAC)
• Moc: 30 kW
• Prąd wyjściowy: 60 A
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa A (C2)
• Regulatory: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1
• Jednostka sterująca (w zestawie G120P): SINAMICS Control Unit CU230P-2 BT
• Moduł mocy: SINAMICS Power Module PM230 (wersja IP55)
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 (integracja przez Modbus lub USS)

Przeznaczenie i typowe zastosowania

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca zależna od sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dla pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• Tryb pożarowy Essential Service Mode (ESM) – specjalny tryb umożliwiający pracę napędu mimo stanów alarmowych
• Regulacja wielostrefowa – regulacja strefowa ciśnienia/temperatury z użyciem do 3 czujników lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie
• Bloki logiczne – swobodnie programowalne do tworzenia prostych programów
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY)
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Wejścia/wyjścia i komunikacja

• Interfejs komunikacyjny (standard w CU230P-2 BT): RS485 (USS, Modbus RTU, BACnet MS/TP, P1)
• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Opcjonalne jednostki sterujące: dostępne wersje z PROFIBUS DP, CANopen lub PROFINET IO

Dane techniczne (wybrane)

• Moc: 30 kW
• Prąd wyjściowy: 60 A
• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura otoczenia (moduły mocy i elementy po stronie zasilania):
  • niska przeciążalność (LO): 0…40°C bez obniżenia mocy, > 40…60°C z obniżeniem mocy
  • wysoka przeciążalność (HO): 0…50°C bez obniżenia mocy, > 50…60°C z obniżeniem mocy
• Dopuszczalna temperatura otoczenia (CU230P-2): 0…60°C
• Wysokość instalacji: do 2000 m n.p.m.
• Zgodność: UL, CE, c-tick
• EMC (EN 61800-3): z ekranowanym kablem do 25 m: kategoria C2 (filtr klasy A), kategoria C1 (filtr klasy B) dla zakłóceń przewodzonych
• Ograniczenie harmonicznych/THD: zgodność z PN/EN 61000-3-12 bez dodatkowych filtrów zewnętrznych (Rsce ≥ 250)

Montaż i eksploatacja

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie) przy zachowaniu wymagań dla obudowy IP55; niedozwolony montaż na zewnątrz
• Wymiary (obudowa D, IP55): B = 320 mm, H = 640 mm, T1 z IOP-2 = 346 mm, T1 z pokrywą/BOP-2 = 336 mm, T2 bez pokrywy = 329 mm
• Wymagane odstępy montażowe (obudowa D, IP55): góra 300 mm, dół 300 mm, po bokach 50 mm
• Serwis: dzięki budowie modułowej moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy

Wyposażenie i akcesoria (zamawiane oddzielnie)

• Panel operatorski: BOP-2 (IP55) lub IOP-2 (IP54) albo pokrywa maskująca złącze panelu (IP55 / UL Type 12)
• Narzędzia uruchomieniowe: oprogramowanie STARTER (licencja dołączona do każdego przemiennika G120P)
• Karty pamięci: obsługa SINAMICS Micro Memory Card (MMC) do zapisu i kopiowania parametrów

Podsumowanie

Siemens SINAMICS G120P-30/35A to przemiennik częstotliwości 30 kW w obudowie IP55, zaprojektowany do pracy z pompami i wentylatorami w instalacjach HVAC. Zintegrowany filtr EMC klasy A (C2), wbudowane funkcje oszczędzania energii (m.in. ECO, hibernacja), 4 regulatory PID oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) sprawiają, że jest to kompletne rozwiązanie do nowoczesnych systemów automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE, w tym dyrektywami niskonapięciową, EMC oraz RoHS zgodnie z dokumentacją producenta).
• Przemiennik częstotliwości SINAMICS G120P-30/35A jest urządzeniem do sterowania silnikiem indukcyjnym i może być używany wyłącznie zgodnie z przeznaczeniem oraz dokumentacją producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia E-STOP.
• Montaż, podłączenie, uruchomienie, diagnostyka, serwis i usuwanie usterek mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel.
• Urządzenie pracuje pod niebezpiecznym napięciem 3 x 380…480 V AC. Dotknięcie części będących pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, a także upewnić się, że wszystkie obwody pomocnicze są odłączone od zasilania.
• Urządzenie musi być prawidłowo uziemione. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować wystąpienie niebezpiecznego napięcia na częściach dostępnych.
• Jeżeli w instalacji stosowane są wyłączniki różnicowoprądowe (RCD) lub układy monitorowania prądu różnicowego (RCM), po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać złączy wtykowych podczas pracy urządzenia, o ile dokumentacja producenta wyraźnie tego nie dopuszcza.
• Podczas pracy silnik może uruchomić się samoczynnie lub niespodziewanie ponownie wystartować po zaniku zasilania, usunięciu błędu albo w wyniku określonych nastaw parametrów. Przed pracami przy napędzie i maszynie należy uniemożliwić jakikolwiek ruch silnika i elementów wykonawczych.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem należy upewnić się, że w strefie niebezpiecznej nie znajdują się osoby, a luźne elementy zostały zabezpieczone.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny i stworzyć zagrożenie dla ludzi oraz mienia. Ustawienia parametrów należy chronić przed nieuprawnioną zmianą.
• W przypadku nieaktywnych lub nieprawidłowo skonfigurowanych funkcji bezpieczeństwa mogą wystąpić niebezpieczne stany pracy. Przed oddaniem instalacji do eksploatacji należy przeprowadzić ocenę bezpieczeństwa i test działania wszystkich funkcji bezpieczeństwa całego układu.
• Urządzenie może generować pola elektromagnetyczne (EMF). Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może powstać atmosfera wybuchowa.
• Model G120P-30/35A jest wersją IP55 przeznaczoną do montażu naściennego. Niedozwolony jest montaż na zewnątrz budynków.
• Urządzenie należy montować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją producenta: bez kondensacji, zraszania i oblodzenia, z zapewnieniem odpowiedniej wentylacji i przepływu powietrza.
• Dopuszczalna temperatura pracy modułu mocy zależy od warunków obciążenia; przy wyższej temperaturze otoczenia wymagane jest obniżenie mocy zgodnie z dokumentacją producenta. Wilgotność względna podczas pracy: poniżej 95% RH, bez kondensacji.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od nadmiernych wstrząsów, drgań, silnych pól elektromagnetycznych oraz gazów korozyjnych.
• Należy zachować wymagane odstępy wentylacyjne i montażowe zgodnie z dokumentacją producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia trwałości lub awarii urządzenia.
• Dla zgodności EMC przewody silnikowe i sterujące należy prowadzić zgodnie z wytycznymi producenta, stosować prawidłowe ekranowanie oraz poprawne połączenia ekranów i uziemienia.
• Niepodłączone ekrany kabli i nieużywane żyły przewodów mocy mogą powodować wystąpienie niebezpiecznych napięć dotykowych wskutek sprzężeń pojemnościowych.
• Urządzenie należy chronić przed uszkodzeniami mechanicznymi i wyładowaniami elektrostatycznymi (ESD). Elementy elektroniczne wolno dotykać wyłącznie przy zastosowaniu odpowiednich środków ochrony ESD.
• Nie używać urządzenia uszkodzonego. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych przez producenta.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i instalacji są wyłączone. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Producent zaleca sprawdzenie działania wentylatorów oraz ich wymianę w razie potrzeby, typowo po około 40 000 godzin pracy.
