QMX3.MP1 / S55624-H110 Podstawka

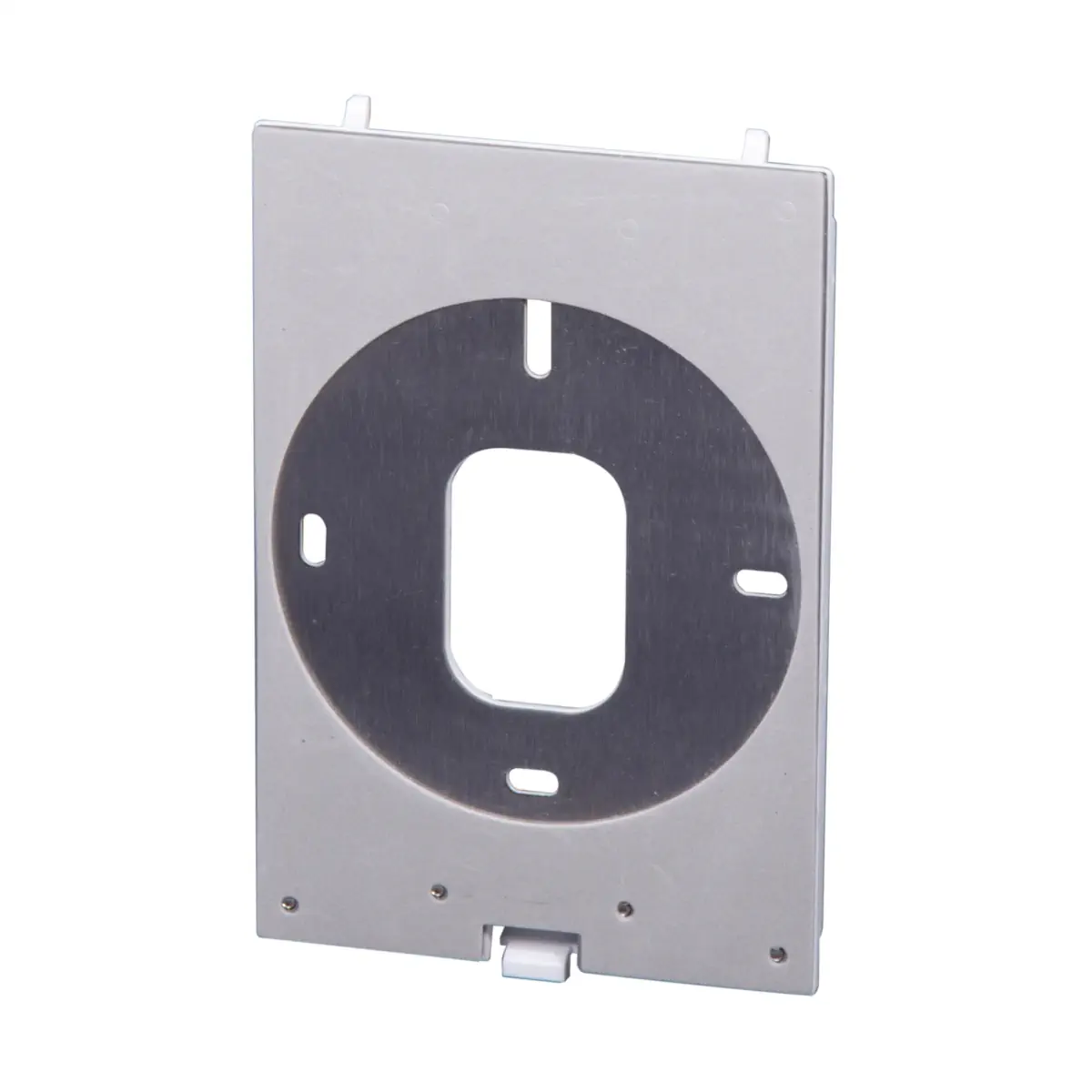

QMX3.MP1 to wzmocniona metalowa płyta montażowa przeznaczona do instalacji ściennych czujników i jednostek obsługowych serii QMX3... w systemach KNX / KNX PL-Link. Umożliwia stabilny montaż urządzenia na puszce instalacyjnej lub puszce w ścianie z pustką o średnicy otworu 68 mm. Zintegrowana, zdejmowana piankowa przekładka kompensuje wystający rant puszki, dzięki czemu panel z czujnikiem licuje się z powierzchnią ściany i nie wygina się podczas dokręcania śrub.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.MP1
• Typ: metalowa płyta montażowa
• Zastosowanie: montaż ściennych czujników i jednostek obsługowych QMX3... nad puszką instalacyjną lub puszką w ścianie g-k z otworem Ø68 mm
• Konstrukcja: sztywna, metalowo wzmacniana płyta o zwiększonej odporności na wyginanie przy mocowaniu tylko dwoma śrubami
• Element wyrównujący: zdejmowana szara płytka z pianki do montażu na puszkach w ścianach z pustką (68 mm), wyrównująca wystający rant puszki
• Kompatybilność: stosowana zamiast standardowej podstawy dostarczanej z jednostkami QMX3.P..
• Montaż: mocowanie do puszki za pomocą 2 śrub, otwory dopasowane do typowych puszek podtynkowych
• Średnica puszki: 68 mm
• Wymiary płyty: ok. 133 × 60 mm (wys. × szer.)

Zastosowanie

Płyta montażowa QMX3.MP1 jest akcesorium do ściennych czujników i paneli pomieszczeniowych QMX3... stosowanych w automatyce pomieszczeń (Desigo TRA) z komunikacją KNX / KNX PL-Link. Zapewnia bezpieczne i estetyczne zamocowanie urządzenia w następujących przypadkach:

• montaż nad standardową puszką instalacyjną w ścianie,
• montaż na puszce w ścianie z pustką (np. ściany gipsowo–kartonowe) o średnicy otworu 68 mm,
• zastosowania, w których urządzenie jest mocowane głównie dwoma śrubami w środkowej części i wymagana jest większa sztywność podstawy.

Konstrukcja i funkcje

• Wzmocnienie metalowe: QMX3.MP1 jest sztywniejsza od standardowej plastikowej podstawy, dzięki czemu nie ugina się przy dokręcaniu śrub nad puszką instalacyjną lub puszką w ścianie z pustką.
• Piankowa płytka wyrównująca: zintegrowana, zdejmowana płyta z pianki kompensuje wystający rant puszki Ø68 mm, co pozwala wyrównać podstawę do płaszczyzny ściany.
• Pełna kompatybilność z puszkami: otwory mocujące dopasowane są do typowych puszek podtynkowych, co ułatwia montaż w nowych i istniejących instalacjach.
• Przemyślany kształt: płyta zachowuje geometrię standardowej podstawy QMX3, zapewniając właściwe pozycjonowanie panelu względem ściany i przewodów.

Montaż

• Przymocować puszkę (conduit box lub cavity wall box Ø68 mm) w ścianie.
• Przy montażu na ścianie z pustką zastosować płytkę piankową, która wyrównuje wystający rant puszki, tak aby płyta QMX3.MP1 licowała się z powierzchnią ściany.
• Przykręcić płytę montażową QMX3.MP1 do puszki za pomocą 2 śrub.
• Po zamocowaniu płyty osadzić na niej wybrany czujnik lub jednostkę obsługową serii QMX3... zgodnie z instrukcją montażu urządzenia.
• Należy uszczelnić rurkę instalacyjną / puszkę, aby przepływ powietrza w ścianie nie wpływał na pomiary temperatury czujnika.

Dane techniczne

• Model: QMX3.MP1
• Numer katalogowy: S55624-H110
• Typ: metalowa płyta montażowa do puszki instalacyjnej / puszki w ścianie z pustką
• Przeznaczenie: montaż ściennych czujników i jednostek obsługowych QMX3... w systemach KNX / KNX PL-Link
• Średnica kompatybilnej puszki: 68 mm (cavity wall box)
• Wymiary płyty: ok. 133 mm (wysokość) × 60 mm (szerokość)
• Montaż: mocowanie do puszki za pomocą 2 śrub
• Wyposażenie dodatkowe: zdejmowana, szara płytka piankowa wyrównująca

Podsumowanie

Siemens QMX3.MP1 to praktyczna, metalowo wzmocniona płyta montażowa do paneli i czujników ściennych serii QMX3..., przeznaczona do puszek instalacyjnych oraz puszek w ścianach z pustką o średnicy 68 mm. Zwiększona sztywność, dopasowane otwory montażowe oraz dołączona piankowa przekładka zapewniają stabilny montaż i estetyczne, równe zlicowanie panelu ze ścianą, co przekłada się na niezawodną pracę urządzeń oraz profesjonalne wykończenie instalacji.
