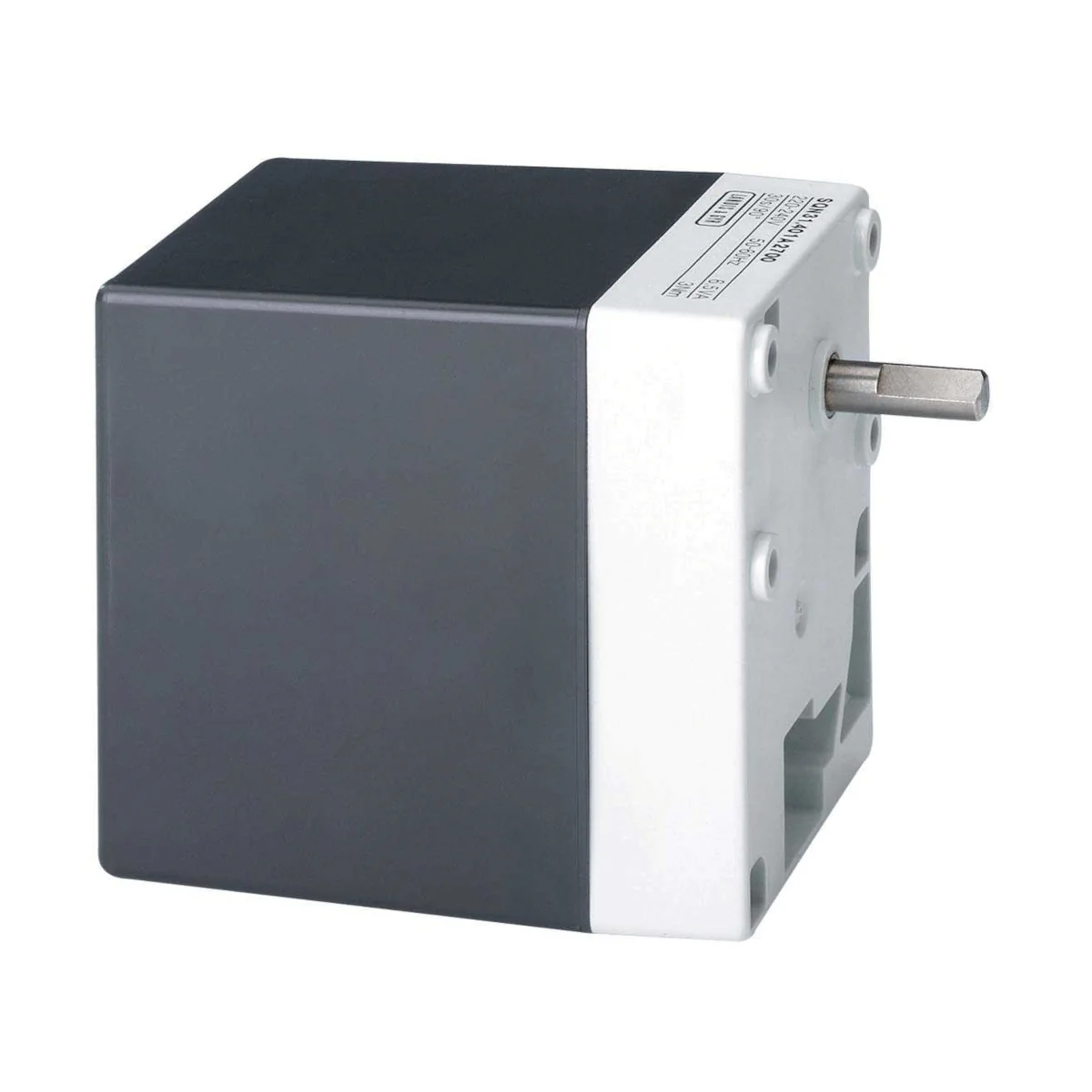

SQN30.102A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN30.102A2700 to elektromotoryczny siłownik Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza i gazu oraz do współpracy z zaworami regulacyjnymi w palnikach olejowych i gazowych o małej i średniej mocy. Wersja SQN30... pracuje z ruchem obrotowym przeciwnym do ruchu wskazówek zegara (counterclockwise). Model .102 jest przystosowany do montażu potencjometru (potencjometr zamawiany oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.102A2700
• Seria / typ: SQN3... – siłownik elektromotoryczny do palników (napęd przepustnic i elementów regulacyjnych)
• Zastosowanie: napęd przepustnic gazu i powietrza oraz regulacja (zależna od obciążenia) ilości paliwa i powietrza spalania
• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (SQN30...)
• Czas przestawienia (dla 90° przy 50 Hz): 4,5 s (przy 60 Hz ok. 20% krócej)
• Moment roboczy (maks.): 1 Nm
• Moment trzymający: 0,8 Nm
• Pozycja kątowa (maks.): 160°
• Wyłączniki: 2 wyłączniki krańcowe + 3 wyłączniki pomocnicze
• Regulacja krzywek: skok nastaw co 1°, skale nastaw wewnętrzna i zewnętrzna (okno podglądu)
• Obudowa: tworzywo odporne na uderzenia i wysoką temperaturę (przekładnia: jasnoszara, pokrywa: ciemnoszara)
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Przystosowanie do potencjometru: tak (potencjometr zamawiany osobno)
• Długość obudowy: 125 mm

Zastosowanie

Siłownik SQN30.102A2700 służy do napędu elementów regulacyjnych w układach palnikowych, m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatami palnikowymi (np. LOA..., LMO..., LMG..., LFL...),
• z układami sterowania 1- lub 2-przewodowymi oraz z regulatorami 3-punktowymi.

Budowa i działanie

W siłowniku zastosowano silnik synchroniczny, który poprzez przekładnię napędza wał wyjściowy oraz wał krzywkowy. Krzywki sterują wyłącznikami krańcowymi i pomocniczymi, a ich pozycje przełączeń można nastawiać w zakresie pracy danego wyłącznika.

• Przekładnia bezobsługowa, z możliwością rozłączenia.
• Sprzęgło rozłączane ręcznie poprzez naciśnięcie pinu sprzęgła „K”, z automatycznym ponownym zazębieniem.
• Wskazanie położenia wewnętrzne (skala na stronie przekładni) i zewnętrzne (skala w oknie podglądu).

Wyłączniki – nastawy i obciążalność

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych (dla SQN30.102A2700): 3
• Napięcie łączeniowe: AC 24…250 V
• Nastawa krzywek: co 1°
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • prąd szczytowy: maks. 14 A (załączenie pod obciążeniem / wyłączenie bez obciążenia) lub maks. 7 A (załączenie i wyłączenie pod obciążeniem)
  • prąd roboczy: 2 A (załączenie pod obciążeniem / wyłączenie bez obciążenia) lub 1 A (załączenie i wyłączenie pod obciążeniem)
• Pozycja startowa (jak dostarczono): wyłącznik krańcowy w pozycji II (CLOSED) oraz stan „dead”.

Przystosowanie do montażu potencjometru

Model SQN30.102A2700 jest wykonaniem przygotowanym do montażu potencjometru (bez potrzeby stosowania akcesoriów). Wymagany potencjometr ASZ... należy zamówić jako osobną pozycję.

Dane techniczne

• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Zabezpieczenie (bezpiecznik zewnętrzny): 6,3 AT (po stronie instalacji)
• Rodzaj silnika: synchroniczny
• Pobór mocy: 6,5 VA
• Pozycja kątowa maks.: 160°
• Czas przestawienia dla 90° (50 Hz): 4,5 s
• Moment roboczy (maks.): 1 Nm
• Moment trzymający: 0,8 Nm
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Stopień ochrony: IP40 (przy odpowiednich przepustach kablowych i śrubach mocujących)
• Klasa bezpieczeństwa: I (VDE 0631)
• Masa (średnio): ok. 800 g
• Warunki pracy: −20…+60°C, wilgotność < 95% r.h. (bez kondensacji; niedopuszczalne: skraplanie, oblodzenie i wnikanie wody)

Podłączenie elektryczne i przepusty kablowe

• Zaciski: śrubowe, dla przewodów o przekroju 0,5…2,5 mm²
• Przepusty kablowe: uchwyt dławików gwintowanych dla 1 × Pg9 i 1 × Pg11 (bez nakrętki kontrującej)
• Dławiki Pg: dołączone w komplecie
• Odciążenie przewodu: do zapewnienia przez użytkownika

Podsumowanie

Siemens SQN30.102A2700 to szybki siłownik do zastosowań palnikowych, z zasilaniem AC 220…240 V, czasem przestawienia 4,5 s / 90° (50 Hz) oraz momentem 1 Nm. Posiada 2 wyłączniki krańcowe i 3 wyłączniki pomocnicze z nastawą krzywek co 1°, a także jest przystosowany do montażu potencjometru (zamawianego oddzielnie), co ułatwia integrację z układami regulacji i automatyką palnikową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność potwierdzono w oparciu o normy DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Produkt posiada oznaczenie EAC.
• Siłownik jest przeznaczony do zastosowania z przepustnicami powietrza oraz zaworami regulacyjnymi palników olejowych lub gazowych małej i średniej mocy, jako element integrowany w urządzeniach OEM.
• Nie ingerować w urządzenie i nie dokonywać jego modyfikacji.
• Wszelkie czynności montażowe, instalacyjne, okablowanie oraz prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego, z zastosowaniem odłączenia wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po zakończeniu montażu, instalacji lub serwisu należy każdorazowo sprawdzić prawidłowy stan i uporządkowanie okablowania.
• Upadek lub uderzenie może negatywnie wpłynąć na funkcje bezpieczeństwa urządzenia. Takiego siłownika nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Urządzenie jest siłownikiem elektrycznym zasilanym napięciem AC 220...240 V lub AC 100...110 V, 50...60 Hz. Należy stosować wyłącznie zgodne parametry zasilania i prawidłowe zabezpieczenie zewnętrzne 6,3 AT.
• Stopień ochrony IP40 obowiązuje wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących zgodnie z dokumentacją producenta.
• Odciążenie przewodów od naprężeń należy zapewnić po stronie użytkownika.
• Do podłączenia należy stosować przewody o przekroju 0,5 do 2,5 mm² oraz odpowiednio dobrane tulejki zaciskowe dla przewodów linkowych.
• Dopuszczalny zakres temperatury magazynowania, transportu i pracy wynosi od -20°C do +60°C, przy wilgotności poniżej 95% r.h.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia.
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wolno wyrzucać go z odpadami komunalnymi; utylizację należy przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.

Pliki do pobrania:
SQN30.102A2700 Karta katalogowa
