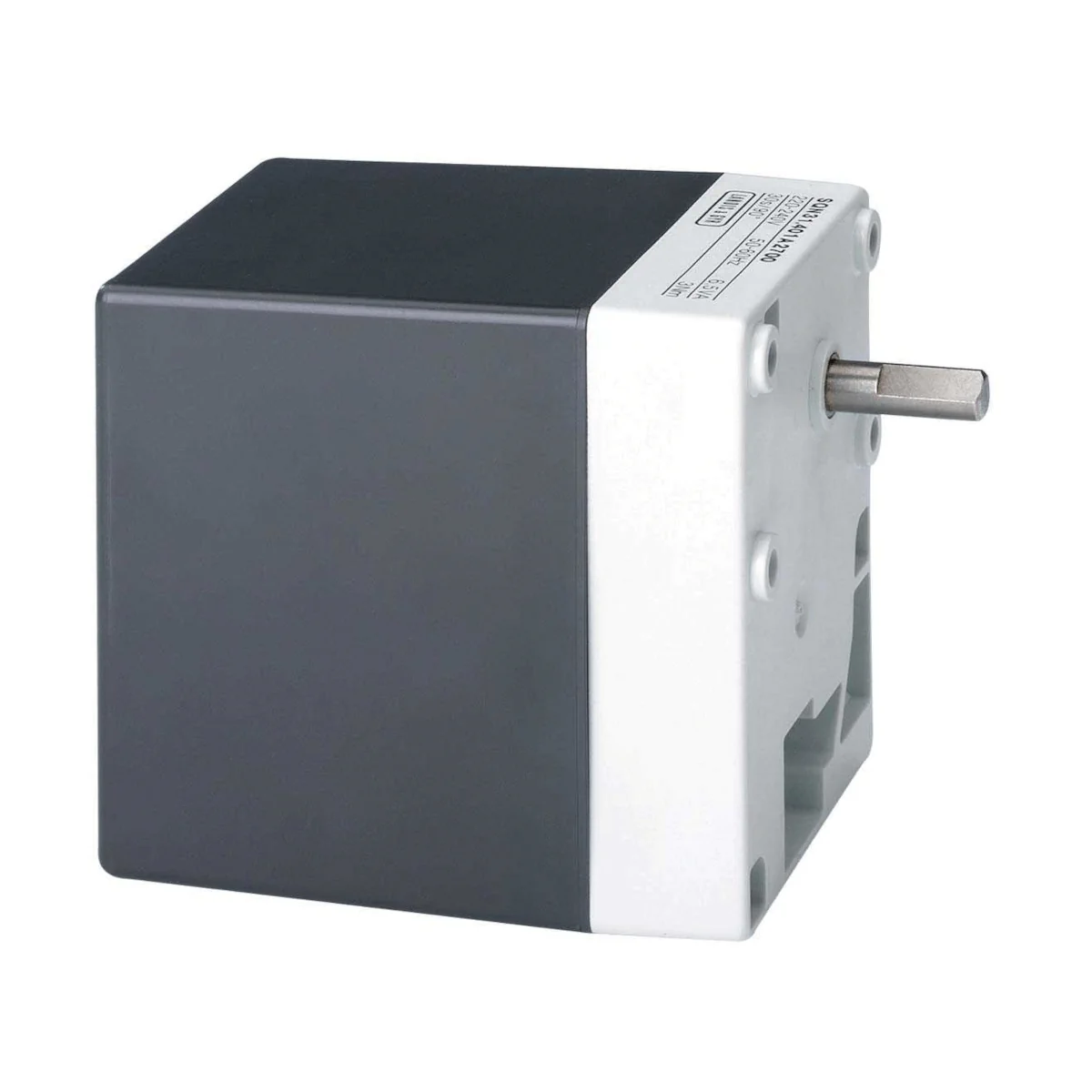

SQN30.151A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LGB22.. LGB32.. LME22.. LME32..

SQN30.151A2700 to elektromotoryczny siłownik (napęd) Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza oraz zaworów regulacyjnych w palnikach olejowych i gazowych małej i średniej mocy (sterowanie ilością paliwa i powietrza spalania). Wersja SQN30... pracuje z kierunkiem obrotu przeciwnym do ruchu wskazówek zegara (patrząc na wał napędowy). Model zasilany jest z sieci AC 220…240 V (50/60 Hz) i oferuje krótki czas przebiegu 4,5 s / 90° (przy 50 Hz), moment roboczy maks. 1 Nm oraz moment trzymający 0,8 Nm.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.151A2700
• Typ: elektromotoryczny siłownik do przepustnic powietrza i zaworów regulacyjnych palników olejowych / gazowych
• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (SQN30...)
• Czas przebiegu (50 Hz): 4,5 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (maks.): 1 Nm
• Moment trzymający: 0,8 Nm
• Maks. kąt pracy: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 1 wyłącznik pomocniczy
• Przekaźniki: 2 (zależnie od wykonania – w tym modelu: 2)
• Regulacja krzywek: nastawa w krokach co 1°; krzywki oznaczone kolorami
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Przekładnia: bezobsługowa; możliwość rozsprzęglenia do obsługi ręcznej (pin „K”) z automatycznym ponownym sprzęganiem
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich wprowadzeń kablowych i śrub mocujących)
• Długość obudowy: 110 mm

Zastosowanie

SQN30.151A2700 jest przeznaczony do napędu elementów wykonawczych w palnikach olejowych i gazowych (małej i średniej mocy), m.in. do:

• napędu przepustnic gazu i powietrza,
• obciążeniowej regulacji ilości paliwa oraz powietrza spalania.

Siłownik może współpracować m.in. z regulatorami P-PI/PID (np. RWF...), różnymi typami automatyki palnikowej (np. LOA..., LMO..., LMG..., LFL...) oraz sterowaniem 1- lub 2-przewodowym lub regulatorami 3-położeniowymi. Dla tego modelu zastosowany jest wewnętrzny układ połączeń nr 5 (zgodnie z oznaczeniem typu).

Funkcje i działanie

Napęd i przełączanie

• Silnik synchroniczny (rewersyjny) napędza wał oraz wałek krzywkowy poprzez przekładnię.
• Wałek krzywkowy steruje wyłącznikami krańcowymi oraz wyłącznikiem pomocniczym.
• Punkty przełączania są ustawiane za pomocą krzywek, w zakresie pracy danego wyłącznika.

Nastawa krzywek i wskazanie położenia

• Krzywki są nastawialne, a skale przy krzywkach pokazują kąt punktu przełączania.
• Nastawa krzywek odbywa się w krokach co 1° (możliwa regulacja ręczna lub dołączonym kluczem hakowym).
• Położenie można odczytać ze skali wewnętrznej oraz zewnętrznej (okno podglądu).

Rozsprzęglanie do obsługi ręcznej

• Wał może zostać rozsprzęglony od przekładni i silnika poprzez ręczne użycie pinu sprzęgła „K”.
• Po wykonaniu czynności następuje automatyczne ponowne sprzęgnięcie.

Podłączenie elektryczne i okablowanie

• Zaciski przyłączeniowe: śrubowe, dla przewodów o przekroju 0,5…2,5 mm² (z tulejkami dobranymi do średnicy żyły linkowej).
• Wprowadzenie przewodu: uchwyt dławików 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej); dławiki Pg są dołączone do dostawy.
• Odciążenie przewodu: do wykonania przez użytkownika (wymagane m.in. dla spełnienia IP40).
• Zabezpieczenie zewnętrzne: bezpiecznik podstawowy (zewnętrzny) 6,3 AT – po stronie instalacji.

Dane techniczne (SQN30.151A2700)

• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Typ silnika: silnik synchroniczny
• Maks. kąt pozycjonowania: 160°
• Czas przebiegu (50 Hz) dla 90°: 4,5 s
• Moment roboczy (maks.): 1 Nm
• Moment trzymający: 0,8 Nm
• Wyłączniki: 2 krańcowe + 1 pomocniczy
• Napięcie łączeniowe wyłączników: AC 24…250 V
• Nastawa krzywek: co 1°
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • prąd szczytowy: maks. 14 A (załączanie pod obciążeniem, wyłączanie bez obciążenia) / maks. 7 A (załączanie i wyłączanie pod obciążeniem)
  • prąd roboczy: 2 A (załączanie pod obciążeniem, wyłączanie bez obciążenia) / 1 A (załączanie i wyłączanie pod obciążeniem)
• Stopień ochrony: IP40 (przy prawidłowych wprowadzeniach kablowych i śrubach mocujących)
• Klasa bezpieczeństwa: I (VDE 0631)
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Masa (średnio): ok. 800 g
• Warunki pracy: −20…+60 °C, wilgotność < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)

Montaż

• Pozycja montażowa: dowolna.
• Mocowanie: od frontu przekładni (front przekładni stanowi powierzchnię montażową); siłownik mocowany przez otwory przelotowe.
• IP40: wymagane jest zastosowanie odpowiednich wprowadzeń kablowych oraz śrub mocujących.

Podsumowanie

Siemens SQN30.151A2700 to szybki i kompaktowy siłownik do zastosowań palnikowych, przeznaczony do napędu przepustnic i zaworów w układach regulacji ilości paliwa oraz powietrza spalania. Parametry modelu obejmują AC 220…240 V, 4,5 s / 90°, 1 Nm (maks.) oraz 0,8 Nm momentu trzymającego, a także wygodną nastawę krzywek (co 1°), wskazanie położenia i możliwość rozsprzęglenia do obsługi ręcznej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: siłownik elektromotoryczny Siemens SQN30.151A2700, przeznaczony do stosowania z przepustnicami powietrza i zaworami regulacyjnymi palników olejowych lub gazowych małej i średniej mocy.
• Produkt jest przeznaczony do zastosowań OEM, tj. do integracji w urządzeniach końcowych przez producentów lub wykwalifikowany personel.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej EMC 2014/30/UE.
• Spełnia wymagania norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Posiada oznaczenie EAC (Eurasian Conformity).
• Nie ingerować w urządzenie ani go nie modyfikować.
• Wszelkie czynności związane z montażem, instalacją, podłączeniem i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego poprzez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Upadek lub uderzenie może negatywnie wpłynąć na funkcje bezpieczeństwa urządzenia. Takiego siłownika nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Montaż należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Urządzenie jest zasilane napięciem sieciowym AC 220...240 V, 50...60 Hz. Należy stosować zewnętrzny bezpiecznik pierwotny 6,3 AT, którego montaż leży po stronie użytkownika/instalatora.
• Produkt posiada stopień ochrony IP40 wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących zgodnie z dokumentacją producenta.
• Należy zapewnić odciążenie przewodów od naprężeń. Przepusty Pg są dołączone, jednak prawidłowe wykonanie wejść kablowych i mocowania należy do instalatora.
• Połączenia elektryczne należy wykonywać wyłącznie za pomocą zacisków śrubowych i przewodów o przekroju zgodnym z dokumentacją producenta.
• Nie dopuszczać do kondensacji pary wodnej, tworzenia się lodu ani wnikania wody do urządzenia.
• Urządzenie należy użytkować, transportować i przechowywać wyłącznie w dopuszczalnym zakresie temperatur od -20 °C do +60 °C oraz przy wilgotności względnej poniżej 95%.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
