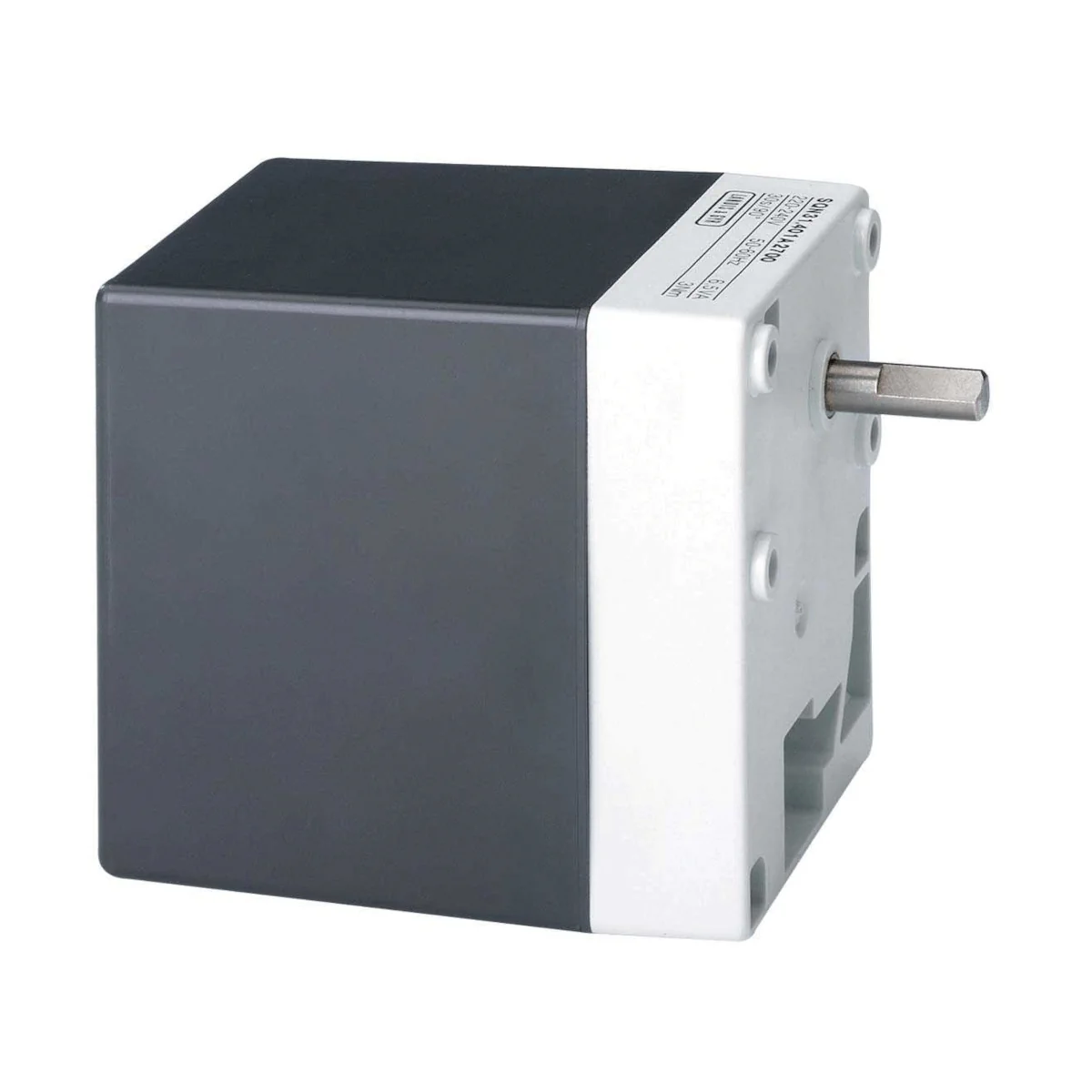

SQN30.401A2730 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 3,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN30.401A2730 to elektromotoryczny siłownik Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza oraz elementów regulacyjnych (np. gazu/powietrza) w palnikach olejowych i gazowych małej oraz średniej mocy. Model ten pracuje z zasilaniem AC 220…240 V (50/60 Hz), oferuje czas przebiegu 30 s / 90° (50 Hz) oraz moment roboczy 3 Nm. Wersja SQN30... wykonuje obrót przeciwnie do ruchu wskazówek zegara (patrząc na wał napędowy, przy podaniu napięcia sterującego na wyłącznik krańcowy I).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.401A2730
• Seria / typ: SQN3… – siłownik elektromotoryczny do przepustnic powietrza i sterowania paliwem/powietrzem w palnikach
• Zasilanie: AC 220…240 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Czas przebiegu: 30 s / 90° (przy 50 Hz; przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 3 Nm
• Moment trzymający: 3 Nm
• Maks. kąt pozycjonowania: 160°
• Kierunek obrotu (SQN30…): przeciwnie do ruchu wskazówek zegara
• Wyłączniki: 2 wyłączniki krańcowe + 3 wyłączniki pomocnicze (nastawiane krzywkami)
• Nastawa krzywek: skok co 1°, skale przy krzywkach (wskazanie kąta punktu przełączania)
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Przekładnia: bezobsługowa; możliwość rozłączenia (manualnie) i automatyczne ponowne zazębienie
• Stopień ochrony: IP40 (wg DIN 40050 – przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Montaż: dowolna pozycja montażowa
• Średnia masa: ok. 800 g
• Długość obudowy: 110 mm
• Wał napędowy: nr 3 (wg zestawienia typów)

Zastosowanie

SQN30.401A2730 służy do napędu przepustnic gazu i powietrza w palnikach oraz do zależnego od obciążenia sterowania ilością paliwa i powietrza spalania. Może współpracować m.in.:

• z regulatorami P-PI lub PID, np. RWF...,
• bezpośrednio z automatyką palnikową, np. LOA..., LMO..., LMG..., LFL...,
• z układami sterowania 1- lub 2-przewodowego oraz z regulatorami 3-położeniowymi.

Budowa i działanie

Sercem siłownika jest odwracalny silnik synchroniczny, który poprzez przekładnię napędza wał napędowy oraz wał krzywek. Krzywki sterują wyłącznikami krańcowymi i pomocniczymi, a punkty przełączania ustawia się w zakresie roboczym danego wyłącznika.

• Obudowa: z tworzywa odpornego na udar i temperaturę; kolor: obudowa przekładni jasnoszara, pokrywa ciemnoszara
• Pozycjonowanie: maks. 160°
• Rozłączenie przekładni: możliwe ręcznie; automatyczne ponowne zazębienie

Wyłączniki (krańcowe i pomocnicze)

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 3
• Napięcie przełączania: AC 24…250 V
• Nastawa krzywek: co 1°
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • Prąd szczytowy: max. 14 A (załączanie pod obciążeniem / wyłączanie bez obciążenia) oraz max. 7 A (załączanie i wyłączanie pod obciążeniem)
  • Prąd roboczy: 2 A (załączanie pod obciążeniem / wyłączanie bez obciążenia) oraz 1 A (załączanie i wyłączanie pod obciążeniem)

Podłączenie elektryczne i okablowanie

• Zaciski: śrubowe
• Przekrój przewodów: 0,5…2,5 mm² (dla przewodów linkowych – tulejki dopasowane do średnicy)
• Przepust kablowy: uchwyt dławików gwintowanych dla 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej)
• Dławiki Pg: dołączone do wszystkich typów w dostawie
• Odciążenie przewodu (strain relief): do wykonania przez użytkownika
• Zabezpieczenie: wymagany bezpiecznik zewnętrzny 6,3 AT (montaż po stronie użytkownika)

Dane środowiskowe

• Temperatura pracy: -20…+60 °C
• Wilgotność: < 95% r.h.
• Uwaga eksploatacyjna: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Montaż

• Pozycja montażowa: dowolna
• Mocowanie: siłownik mocowany przez otwory przelotowe; powierzchnią montażową jest front przekładni
• Stopień ochrony IP40: zachowany przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących

Trwałość

• Żywotność: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie

Podsumowanie

Siemens SQN30.401A2730 to solidny siłownik z serii SQN3… do sterowania przepustnicami w palnikach, oferujący 3 Nm momentu (roboczego i trzymającego), 30 s / 90° oraz zestaw wyłączników 2 krańcowe + 3 pomocnicze z wygodną nastawą krzywek. Wytrzymała obudowa, bezobsługowa przekładnia, wskazanie położenia i standardowe przyłącza Pg9/Pg11 czynią go praktycznym rozwiązaniem do zastosowań OEM w automatyce palnikowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Siłownik elektromotoryczny do zastosowania z przepustnicami powietrza i zaworami regulacyjnymi palników olejowych lub gazowych. Produkt jest przeznaczony do integracji w urządzeniach OEM i nie jest przeznaczony do samodzielnego użytkowania bez właściwej integracji z instalacją.
• Nie ingerować w urządzenie i nie dokonywać jego modyfikacji. Samowolne przeróbki mogą pogorszyć funkcje bezpieczeństwa i spowodować zagrożenie dla ludzi, mienia lub środowiska.
• Wszelkie czynności montażowe, instalacyjne, okablowanie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Należy upewnić się, że urządzenie jest beznapięciowe. Nieprzestrzeganie tego wymogu stwarza ryzyko porażenia prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Urządzenie, które zostało upuszczone lub narażone na silny wstrząs, nie może być uruchamiane, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Montaż należy wykonywać zgodnie z właściwymi krajowymi przepisami bezpieczeństwa.
• Produkt jest urządzeniem elektrycznym zasilanym napięciem sieciowym AC 220...240 V, 50...60 Hz. Należy stosować zewnętrzny bezpiecznik 6,3 AT; za jego dobór i montaż odpowiada użytkownik / instalator.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących. Należy zapewnić odciążenie przewodów od naprężeń zgodnie z dokumentacją producenta.
• Do podłączenia należy stosować zaciski śrubowe dla przewodów o przekroju 0,5...2,5 mm² oraz tulejki dopasowane do średnicy przewodu wielodrutowego.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Takie warunki są niedozwolone i mogą spowodować uszkodzenie produktu lub nieprawidłową pracę.
• Produkt należy użytkować, transportować i przechowywać wyłącznie w zakresie temperatur od -20 °C do +60 °C oraz przy wilgotności poniżej 95% r.h.
• Dla modelu SQN30.401A2730 kierunek obrotu jest przeciwny do ruchu wskazówek zegara. Podczas montażu i uruchomienia należy uwzględnić właściwy kierunek pracy elementu wykonawczego.
• Dla modelu SQN30.401A2730 czas przebiegu wynosi 30 s/90°, maksymalny moment roboczy 3 Nm, a moment trzymający 3 Nm. Należy upewnić się, że współpracujący mechanizm pracuje w dopuszczalnym zakresie obciążeń.
