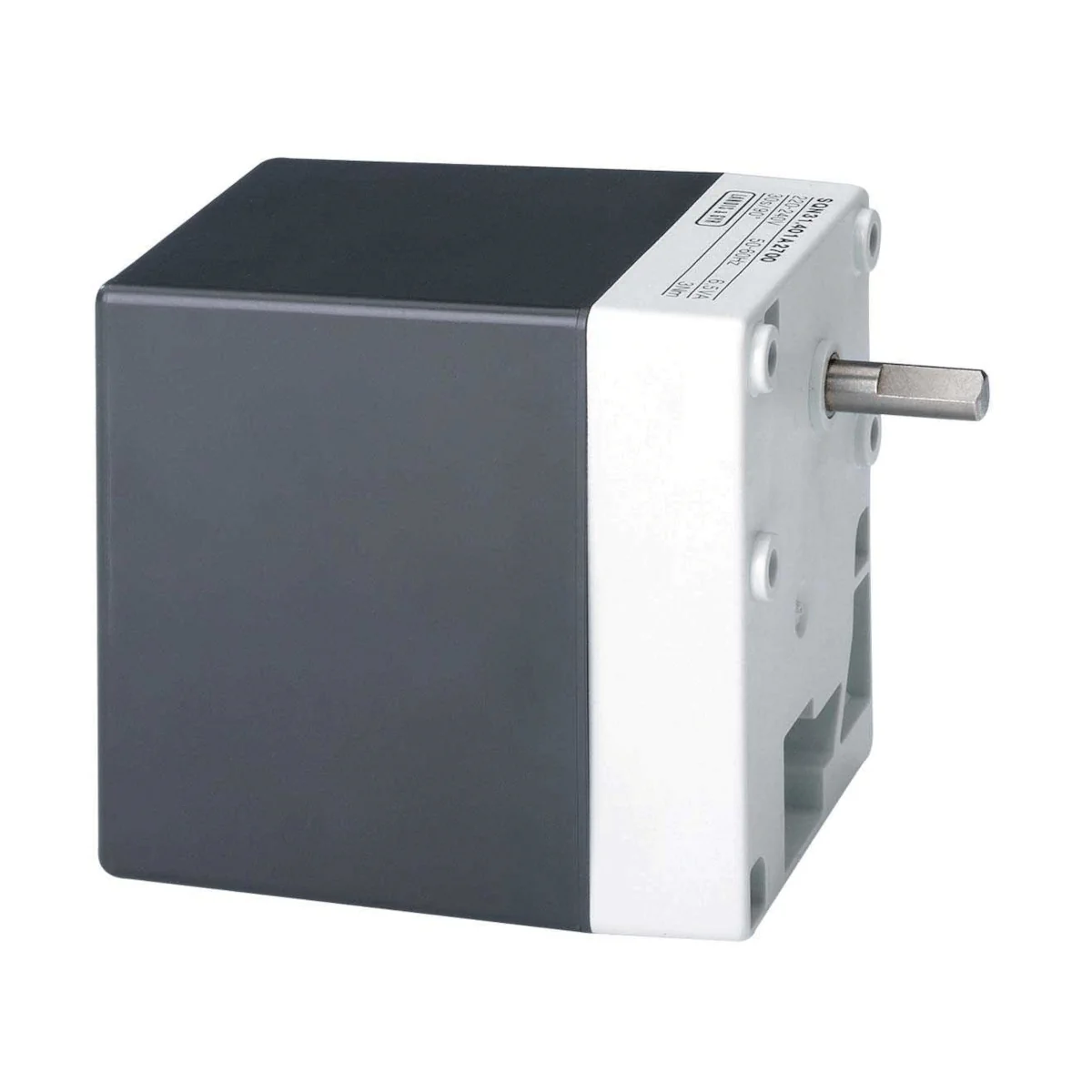

SQN31.151A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LGB22.. LGB32.. LME22.. LME32..

SQN31.151A2700 to elektromotoryczny siłownik (aktuator) Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza i gazu oraz do load-dependent (zależnego od obciążenia) sterowania ilością paliwa i powietrza spalania w palnikach olejowych i gazowych małej oraz średniej mocy. Wersja A2700 jest zasilana z sieci AC 220…240 V (50/60 Hz) i oferuje czas przebiegu 4,5 s / 90°, moment roboczy (max.) 1 Nm oraz moment trzymający 0,8 Nm, z kierunkiem obrotu zgodnym z ruchem wskazówek zegara (dla serii SQN31...).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.151A2700
• Seria / typ: SQN3... – elektromotoryczny siłownik do przepustnic i elementów regulacyjnych palników olejowych/gazowych
• Zastosowanie: napęd przepustnic powietrza i gazu oraz zależna od obciążenia regulacja paliwa i powietrza spalania
• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (SQN31...)
• Czas przebiegu (50 Hz): 4,5 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Maks. kąt przestawienia: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 1 wyłącznik pomocniczy
• Przekaźniki: 2 (zależnie od wykonania)
• Regulacja punktów przełączania: krzywki nastawiane co 1°, ze skalą wskazującą kąt przełączenia
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Obudowa: tworzywo odporne na uderzenia i wysoką temperaturę; kolor: korpus przekładni jasnoszary, pokrywa ciemnoszara
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Pobór mocy: 6,5 VA
• Masa (średnio): ok. 800 g
• Długość obudowy: 110 mm
• Numer wałka napędowego: 0 (zgodnie z zestawieniem typów)

Zastosowanie

SQN31.151A2700 jest przeznaczony do zastosowań palnikowych, w których wymagane jest precyzyjne i powtarzalne pozycjonowanie przepustnic (powietrza / gazu) lub realizacja zależnego od obciążenia sterowania ilością paliwa i powietrza spalania, m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio poprzez różne typy automatów palnikowych (np. LOA..., LMO..., LMG..., LFL...),
• w układach z sterowaniem 1- lub 2-przewodowym albo z regulatorami 3-położeniowymi.

Zgodnie z przypisanym numerem schematu wewnętrznego 5 (druga pozycja po kropce w oznaczeniu typu), wykonanie to występuje w aplikacjach dla LMG22... / LGB22... / LGB32... w pracy 2-stopniowej lub modulowanej z przewietrzaniem w pozycji obciążenia nominalnego „NL”.

Funkcje i działanie

Napęd synchroniczny i przekładnia

• Silnik synchroniczny napędza wał wyjściowy i wał krzywek poprzez przekładnię.
• Przekładnia jest bezobsługowa (maintenance-free).
• Silnik jest rewersyjny i odporny na zablokowanie.

Rozłączanie napędu (sprzęgło)

• Wał można rozłączyć z przekładnią i silnikiem przez ręczne użycie pinu sprzęgającego „K”.
• Następuje automatyczne ponowne zazębienie.

Krzywki i wyłączniki

• Wał krzywek steruje wyłącznikami krańcowymi i pomocniczymi.
• Punkty przełączania ustawia się krzywkami w zakresie roboczym, z nastawą co 1°.
• Skale przy krzywkach pokazują kąt punktu przełączenia.
• Krzywki można regulować ręcznie lub narzędziem typu hakowy klucz nastawczy (hook-spanner) albo podobnym.

Podłączenie elektryczne i okablowanie

• Zaciski przyłączeniowe: śrubowe, dla przewodów o przekroju 0,5…2,5 mm² (tulejki dobrane do średnicy linki).
• Wprowadzenie kabla: uchwyt dławnic gwintowanych dla 1 × Pg9 oraz 1 × Pg11 (bez konieczności stosowania nakrętki kontrującej).
• Dławnice Pg: dołączone w dostawie; odciążenie przewodu (strain relief) zapewnia użytkownik.
• Zabezpieczenie: bezpiecznik pierwotny (zewnętrzny) 6,3 AT – po stronie instalacji (odpowiedzialność użytkownika).
• Napięcie przełączania styków: AC 24…250 V

Dane techniczne (SQN31.151A2700)

• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Typ silnika: silnik synchroniczny
• Maks. kąt przestawienia: 160°
• Czas przebiegu (50 Hz): 4,5 s / 90°
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (SQN31...)
• Wyłączniki krańcowe: 2
• Wyłączniki pomocnicze: 1
• Przekaźniki: 2
• Stopień ochrony: IP40 (przy prawidłowych przepustach kablowych i śrubach mocujących)
• Klasa bezpieczeństwa: I (VDE 0631)
• Żywotność: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Temperatura pracy: −20…+60°C
• Wilgotność: < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)
• Masa (średnio): ok. 800 g
• Długość obudowy: 110 mm
• Wałek napędowy: nr 0 (wg zestawienia typów)

Montaż

• Pozycja montażowa: dowolna (optional).
• Mocowanie: front przekładni stanowi powierzchnię montażową; siłownik mocowany przez otwory przelotowe.
• Wskazówka: stopień ochrony IP40 obowiązuje pod warunkiem zastosowania odpowiednich wejść kablowych oraz śrub mocujących.

Zgodność i normy

• Dyrektywy: 2014/35/EC (LVD), 2014/30/EC (EMC – odporność)
• Normy: DIN EN 60730-1, DIN EN 60730-2-14
• Oznaczenie zgodności: EAC (Eurasian Conformity)

Podsumowanie

Siemens SQN31.151A2700 to szybki siłownik palnikowy 4,5 s / 90° o momencie roboczym 1 Nm, zasilany z AC 220…240 V, przeznaczony do precyzyjnego sterowania przepustnicami powietrza i gazu w palnikach małej i średniej mocy. Regulowane krzywki (co 1°), dwa wyłączniki krańcowe oraz jeden wyłącznik pomocniczy, rozłączana przekładnia z automatycznym ponownym zazębieniem i obudowa o stopniu ochrony IP40 czynią z niego solidny element wykonawczy do zastosowań OEM w automatyce palnikowej.
