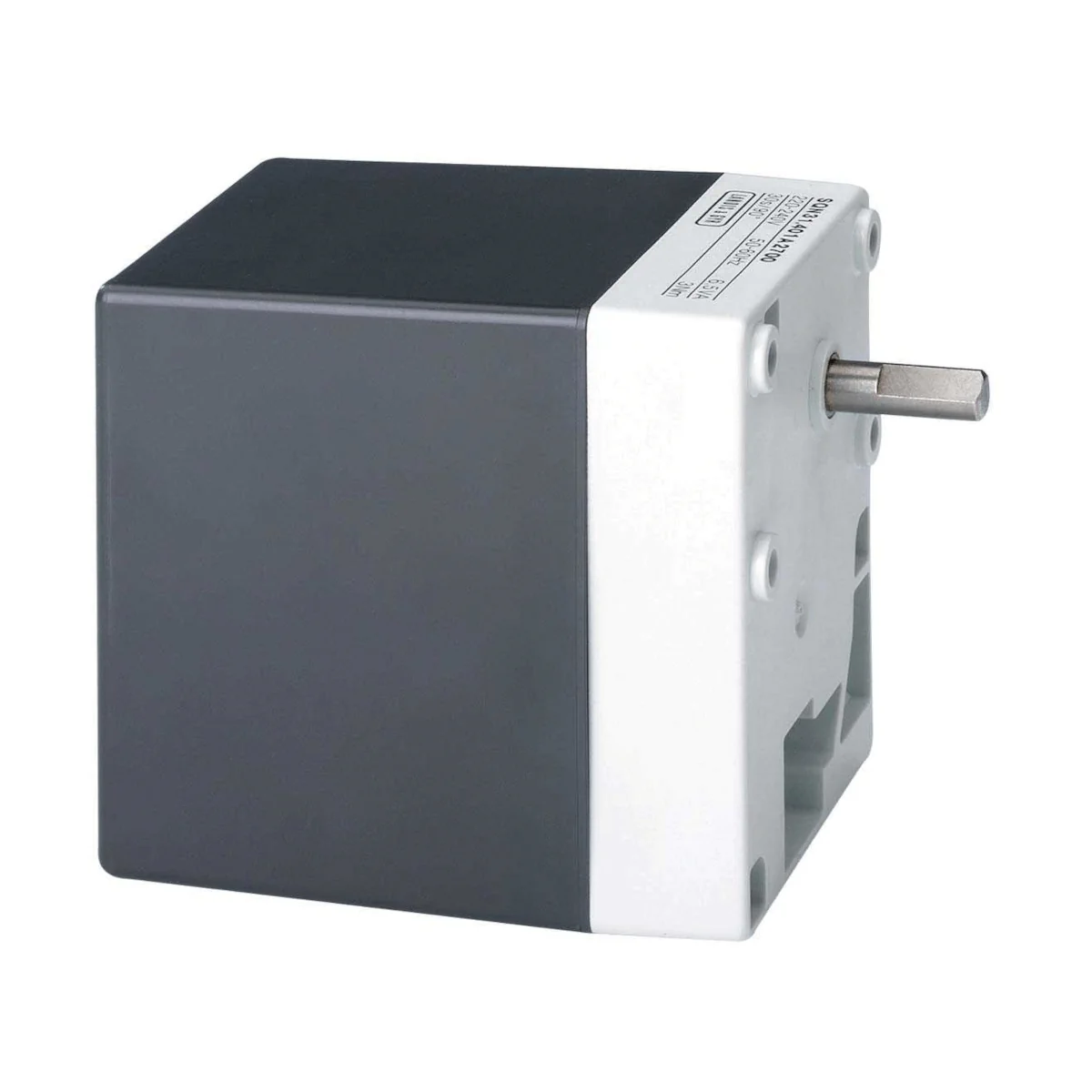

SQN31.221A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 12s, 1,8Nm, do LGB21.. LME21.. LOA24.. LMO24.. LMO44..

SQN31.221A2700 to elektromotoryczny siłownik (nastawnik) Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza i gazu oraz do obciążeniowej regulacji ilości paliwa i powietrza spalania w palnikach olejowych i gazowych małej i średniej mocy. Wersja SQN31... pracuje z obrotem zgodnym z ruchem wskazówek zegara i jest zasilana z sieci AC 220…240 V (50/60 Hz). Dla tego modelu czas przestawienia wynosi 12 s / 90° (przy 50 Hz), a moment (roboczy maks. i trzymający) to 1,8 Nm.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.221A2700
• Typ: elektromotoryczny siłownik do przepustnic powietrza/gazu oraz zaworów regulacyjnych w palnikach olejowych i gazowych
• Kierunek obrotu: zgodny z ruchem wskazówek zegara (clockwise)
• Czas przestawienia: 12 s / 90° (50 Hz); przy 60 Hz ok. 20% krócej
• Moment roboczy (maks.): 1,8 Nm
• Moment trzymający: 1,8 Nm
• Maks. kąt przestawienia: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 1 wyłącznik pomocniczy (nastawiane krzywkami)
• Przekaźniki (zależnie od wykonania typu): 2
• Obudowa: z tworzywa sztucznego, odporna na uderzenia i wysoką temperaturę
• Przekładnia: bezobsługowa, z możliwością rozłączenia
• Wskazanie położenia: wewnętrzne i zewnętrzne (skala w okienku podglądu)

Zastosowanie

SQN31.221A2700 jest przeznaczony do sterowania elementami wykonawczymi w automatyce palnikowej, w szczególności do napędu przepustnic powietrza i gazu oraz do regulacji zależnej od obciążenia. Może pracować:

• w układach z regulatorami P-PI lub PID (np. RWF...)
• bezpośrednio z różnymi typami automatyki palnikowej (np. LOA..., LMO..., LMG..., LFL...)
• w aplikacjach z regulacją 1- lub 2-przewodową oraz z regulatorami 3-położeniowymi

Funkcje i konstrukcja

Napęd i przekładnia

• Rewersyjny silnik synchroniczny napędza wał oraz wałek krzywkowy poprzez przekładnię.
• Przekładnia jest bezobsługowa i może być rozłączana.

Rozłączanie sprzęgła (obsługa ręczna mechanizmu)

• Wał można rozłączyć z przekładnią i silnikiem poprzez ręczną obsługę bolca sprzęgła „K”.
• Po zwolnieniu następuje automatyczne ponowne zazębienie.

Wyłączniki krańcowe i pomocnicze – nastawa krzywek

• Wyłączniki są uruchamiane przez wałek krzywkowy z nastawnymi krzywkami.
• Skale przy krzywkach pokazują kąt zadziałania.
• Nastawa krzywek: w krokach co 1°.

Podłączenie elektryczne

• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%).
• Zabezpieczenie (zewnętrzne): bezpiecznik 6,3 AT (po stronie instalacji).
• Zaciski: śrubowe, dla przewodów o przekroju 0,5…2,5 mm².
• Dławnice / wejścia kablowe: uchwyt pod 1 × Pg9 i 1 × Pg11 (dławnice Pg są dołączone); odciążenie przewodu zapewnia użytkownik.
• Napięcie łączeniowe styków: AC 24…250 V.

Dane techniczne

• Napięcie zasilania: AC 220…240 V −15% / +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 6,5 VA
• Typ silnika: synchroniczny
• Maks. kąt przestawienia: 160°
• Czas przestawienia: 12 s / 90° (50 Hz)
• Moment roboczy (maks.): 1,8 Nm
• Moment trzymający: 1,8 Nm
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich wprowadzeń kablowych i śrub mocujących)
• Klasa ochronności: I (VDE 0631)
• Masa (średnio): ok. 800 g
• Wyłączniki: 2 krańcowe + 1 pomocniczy
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • szczytowo maks. 14 A / prąd roboczy 2 A (pod obciążeniem ZAŁ., bez obciążenia WYŁ.)
  • szczytowo maks. 7 A / prąd roboczy 1 A (pod obciążeniem ZAŁ., pod obciążeniem WYŁ.)

Warunki pracy i montaż

• Pozycja montażu: dowolna
• Temperatura otoczenia (praca): −20…+60°C
• Transport / składowanie: −20…+60°C
• Wilgotność: < 95% r.h.
• Nie są dopuszczalne: kondensacja, oblodzenie oraz wnikanie wody.

Podsumowanie

Siemens SQN31.221A2700 to solidny siłownik do automatyki palników, z obrotem clockwise, zasilaniem AC 220…240 V, czasem przestawienia 12 s / 90° i momentem 1,8 Nm. Bezobsługowa przekładnia z możliwością rozłączenia, czytelne wskazanie położenia oraz nastawiane krzywkami wyłączniki (2 krańcowe + 1 pomocniczy) ułatwiają precyzyjne ustawienie punktów przełączania w aplikacjach sterowania przepustnicami powietrza i gazu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw UE: niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej EMC 2014/30/UE.
• Zgodność potwierdzono na podstawie norm: DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Siłownik elektromechaniczny przeznaczony do współpracy z przepustnicami powietrza i zaworami sterującymi palników olejowych lub gazowych małej i średniej mocy. Produkt jest przeznaczony do integracji w urządzeniach OEM.
• Nie wolno ingerować w konstrukcję urządzenia ani dokonywać jego modyfikacji.
• Wszelkie czynności związane z montażem, instalacją, okablowaniem i serwisem muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego poprzez rozłączenie wszystkich biegunów oraz zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tych zasad stwarza ryzyko porażenia prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek wykonania okablowania.
• Urządzenie, które zostało upuszczone lub narażone na silny wstrząs, nie może być uruchamiane, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Urządzenie jest zasilane napięciem sieciowym AC 220...240 V lub AC 100...110 V, 50...60 Hz. Należy stosować wyłącznie zgodne parametry zasilania i prawidłowe zabezpieczenie zewnętrzne 6.3 AT, którego montaż leży po stronie użytkownika.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących oraz przy wykonaniu przez użytkownika właściwego odciążenia przewodów.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Produkt należy eksploatować, transportować i przechowywać wyłącznie w dopuszczalnym zakresie temperatur od -20 °C do +60 °C.
• Połączenia elektryczne należy wykonywać przewodami o przekroju 0,5 do 2,5 mm², stosując odpowiednie tulejki dla przewodów linkowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
