SQN31.251A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 12s, 1,8Nm, do LGB22.. LGB32.. LME22.. LME32..

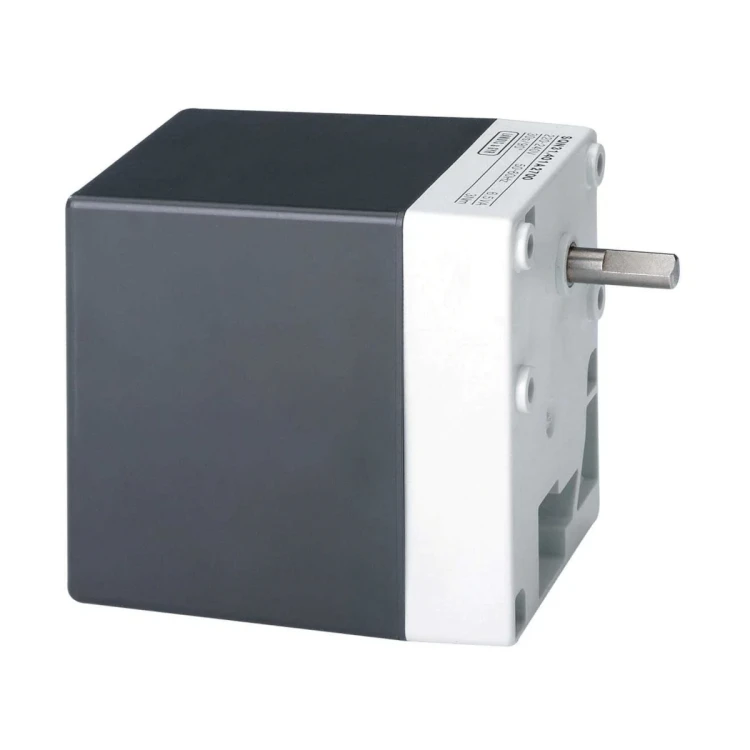

SQN31.251A2700 to elektromotoryczny siłownik Siemens z serii SQN3..., przeznaczony do napędu przepustnic gazu i powietrza oraz zaworów regulacyjnych w palnikach olejowych i gazowych małej i średniej mocy. Model ten pracuje z zasilaniem AC 220…240 V i oferuje czas przebiegu 12 s / 90° (50 Hz) przy momencie roboczym do 1,8 Nm oraz momencie trzymającym 1,8 Nm. Wersja SQN31... realizuje ruch zgodnie z ruchem wskazówek zegara.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.251A2700
• Typ: siłownik elektromotoryczny do przepustnic powietrza/gazu i zaworów regulacyjnych palników
• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (SQN31...)
• Maks. kąt przestawienia: do 160°
• Czas przebiegu (50 Hz): 12 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 1,8 Nm
• Moment trzymający: 1,8 Nm
• Wyłączniki: 2 wyłączniki krańcowe + 1 wyłącznik pomocniczy
• Przekaźniki (wg zestawienia typu): 2
• Regulacja krzywek: nastawa w krokach co 1°
• Sygnalizacja położenia: wskazanie wewnętrzne i zewnętrzne (okno podglądu)
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Obudowa: tworzywo odporne na uderzenia i wysoką temperaturę (przekładnia jasnoszara, pokrywa ciemnoszara)

Zastosowanie

SQN31.251A2700 jest przeznaczony do sterowania przepustnicami gazu i powietrza w palnikach oraz do zależnej od obciążenia regulacji ilości paliwa i powietrza spalania, m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio poprzez sterowniki palników (np. LOA..., LMO..., LMG... lub LFL...),
• we współpracy z układami sterowania 1- lub 2-przewodowego albo regulatorami 3-położeniowymi.

Konstrukcja i regulacja

• Silnik: synchroniczny, rewersyjny i odporny na zablokowanie (locking-proof).
• Przekładnia: bezobsługowa; możliwość rozsprzęglenia napędu od przekładni i silnika.
• Rozsprzęglenie: ręczne poprzez naciśnięcie trzpienia sprzęgła „K”, z automatycznym ponownym zazębieniem.
• Krzywki: nastawne, ze skalą kąta punktu przełączania (regulacja ręczna lub dołączonym kluczem hakowym / podobnym narzędziem).
• Wskazanie położenia: skala wewnętrzna (od strony przekładni) oraz skala zewnętrzna w oknie podglądu.

Wyłączniki i sterowanie

• Wyłączniki krańcowe: 2 szt.
• Wyłączniki pomocnicze: 1 szt. (w tym modelu).
• Uruchamianie wyłączników: poprzez wał krzywkowy (krzywki oznaczone kolorami).
• Napięcie łączeniowe styków: AC 24…250 V.
• Nastawa punktów przełączania: co 1°.
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • prąd szczytowy: max. 14 A (załączanie pod obciążeniem / wyłączanie bez obciążenia) oraz max. 7 A (załączanie i wyłączanie pod obciążeniem),
  • prąd pracy: 2 A (załączanie pod obciążeniem / wyłączanie bez obciążenia) oraz 1 A (załączanie i wyłączanie pod obciążeniem).

Podłączenie elektryczne

• Zaciski: śrubowe, dla przewodów o przekroju 0,5…2,5 mm² (tulejki dobrane do średnicy linki).
• Przepust kablowy: uchwyt dławika gwintowanego dla 1× Pg9 oraz 1× Pg11 (bez konieczności stosowania nakrętki kontrującej).
• Dławiki Pg: dołączone do dostawy.
• Odciążenie przewodu (strain relief): zapewnia użytkownik.
• Zabezpieczenie (bezpiecznik pierwotny): zewnętrzny 6,3 AT (po stronie użytkownika).

Dane techniczne

• Napięcie zasilania: AC 220…240 V −15% / +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 6,5 VA
• Typ silnika: silnik synchroniczny
• Maks. kąt przestawienia: 160°
• Czas przebiegu (50 Hz): 12 s / 90°
• Moment roboczy (max.): 1,8 Nm
• Moment trzymający: 1,8 Nm
• Żywotność: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Masa: ok. 800 g
• Stopień ochrony: IP40 (przy spełnieniu warunków montażowych i przepustów)
• Klasa bezpieczeństwa: I (VDE 0631)
• Temperatura pracy: −20…+60°C
• Wilgotność: < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)

Montaż

• Pozycja montażu: dowolna.
• Mocowanie: front przekładni stanowi powierzchnię montażową; siłownik jest mocowany przez otwory przelotowe.
• Stopień ochrony IP40: wymaga zastosowania odpowiednich przepustów kablowych oraz śrub mocujących.

Podsumowanie

Siemens SQN31.251A2700 to solidny siłownik do automatyki palnikowej, przeznaczony do precyzyjnego pozycjonowania przepustnic gazu i powietrza. Oferuje 1,8 Nm momentu, 12 s / 90° (50 Hz), rozłączaną przekładnię, regulowane krzywki z nastawą co 1°, a także zestaw wyłączników (2 krańcowe + 1 pomocniczy) i wygodne podłączenie na zaciskach śrubowych z przepustami Pg9/Pg11.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach producenta, jako siłownik elektromotoryczny do przepustnic powietrza oraz zaworów regulacyjnych palników olejowych lub gazowych małej i średniej mocy.
• Posiada oznaczenie CE (zgodność z dyrektywami UE: niskonapięciową 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE).
• Zgodność potwierdzono na podstawie norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Posiada oznaczenie EAC.
• Nie wolno ingerować w urządzenie ani dokonywać jego modyfikacji.
• Wszelkie czynności montażowe, instalacyjne, podłączeniowe i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego poprzez rozłączenie wszystkich biegunów, zabezpieczyć instalację przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Upadek lub silny wstrząs może negatywnie wpłynąć na funkcje bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Montaż należy wykonywać zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Urządzenie jest zasilane napięciem sieciowym AC 220...240 V, 50...60 Hz. Należy stosować zewnętrzny bezpiecznik 6,3 AT, za którego montaż odpowiada użytkownik / instalator.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących zgodnie z dokumentacją producenta.
• Należy zapewnić odciążenie przewodów od naprężeń; niewłaściwe wykonanie połączeń może obniżyć bezpieczeństwo i stopień ochrony urządzenia.
• Urządzenie należy użytkować wyłącznie w warunkach określonych przez producenta. Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do wnętrza urządzenia.
• Zakres temperatury magazynowania, transportu i pracy wynosi od -20 °C do +60 °C, przy wilgotności poniżej 95% r.h.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
