SQN30.401A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 3,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN30.401A2700 to elektromotoryczny siłownik firmy Siemens, przeznaczony do napędu przepustnic gazu i powietrza oraz do współpracy z układami regulacji w palnikach olejowych i gazowych małej i średniej mocy. Model ten jest zasilany z sieci AC 220…240 V (50/60 Hz) i oferuje maks. moment roboczy 3 Nm oraz moment trzymający 3 Nm, przy czasie przestawienia 30 s / 90° (dla 50 Hz). W wykonaniu SQN30... kierunek obrotu jest przeciwny do ruchu wskazówek zegara.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.401A2700
• Typ: siłownik elektromotoryczny do przepustnic (gaz / powietrze) w palnikach olejowych i gazowych
• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Czas przestawienia (50 Hz): 30 s / 90° (przy 60 Hz ok. 20% krócej)
• Maks. moment roboczy: 3 Nm
• Moment trzymający: 3 Nm
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (SQN30...)
• Maks. kąt przestawienia: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 3 wyłączniki pomocnicze (krzywki regulowane co 1°)
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich wprowadzeń kablowych i śrub mocujących)

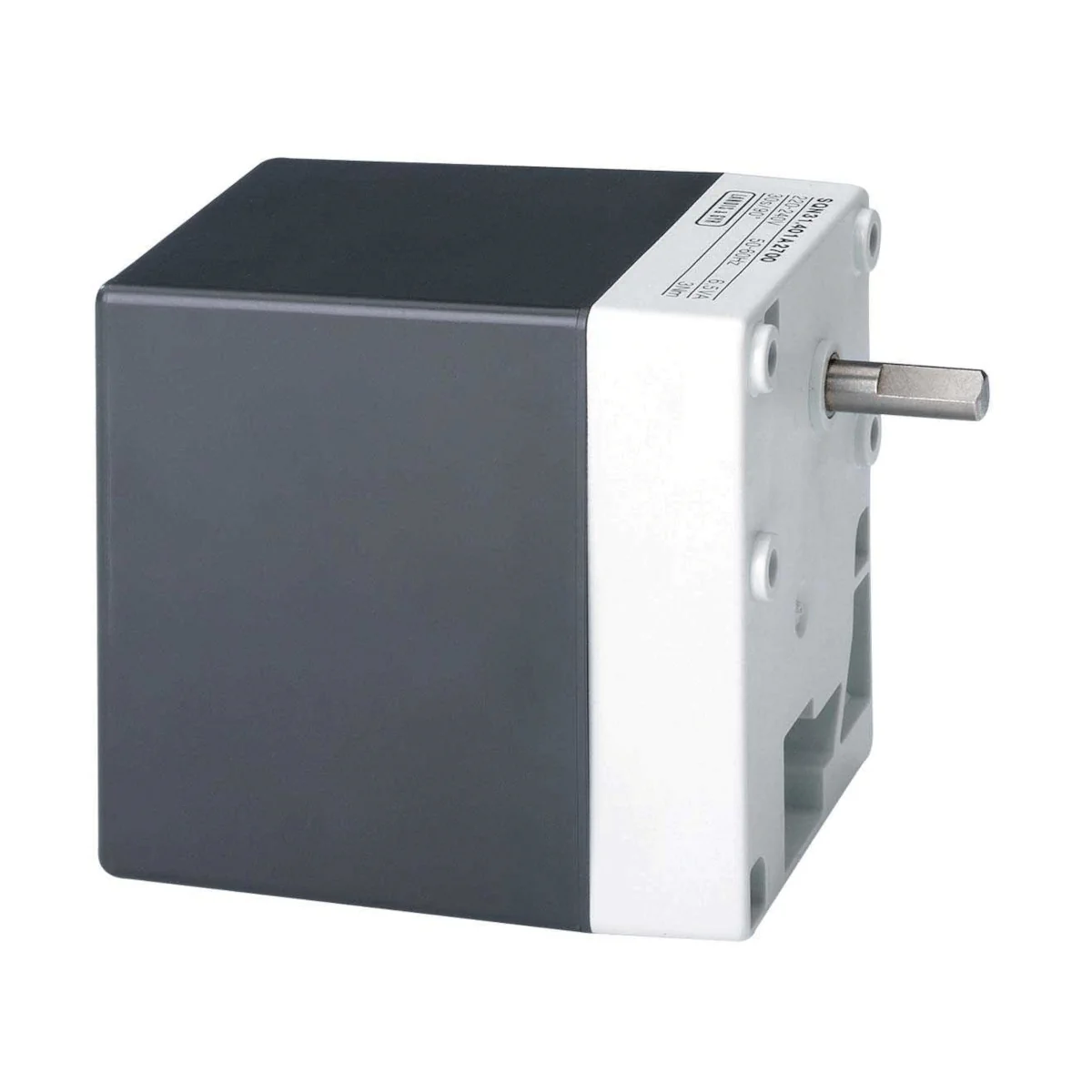

• Obudowa: tworzywo odporne na uderzenia i wysoką temperaturę (pokrywa ciemnoszara, korpus przekładni jasnoszary)
• Masa (średnio): ok. 800 g

Zastosowanie

SQN30.401A2700 jest przeznaczony do napędu przepustnic gazu i powietrza oraz do obciążeniowej regulacji ilości paliwa i powietrza spalania w palnikach. Może pracować m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatyką palnikową (np. LOA..., LMO..., LMG..., LFL...),
• z układami sterowania 1- lub 2-przewodowego oraz z regulatorami 3-punktowymi.

Dokumentacja serii wskazuje, że siłowniki są przeznaczone głównie dla OEM integrujących je w swoich urządzeniach.

Budowa i działanie

• Silnik synchroniczny rewersyjny napędza wał oraz wał krzywkowy poprzez przekładnię.
• Przekładnia bezobsługowa z możliwością rozsprzęglenia do ręcznej obsługi (przycisk/kołek sprzęgła „K”), z automatycznym ponownym zasprzęgleniem.
• Krzywki nastawcze uruchamiają wyłączniki krańcowe i pomocnicze; punkty przełączeń są ustawiane w zakresie pracy wyłączników, a podziałka umożliwia odczyt kąta zadziałania.
• Wskazanie położenia dostępne jest wewnątrz (skala od strony przekładni) oraz z zewnątrz w oknie podglądu.

Podłączenie elektryczne

• Zaciski śrubowe do przewodów o przekroju 0,5…2,5 mm² (tulejki dopasowane do średnicy żyły linkowej).
• Napięcie przełączania styków: AC 24…250 V.
• Wprowadzenie kabli: uchwyt dławnic dla 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej); dławnice Pg są w komplecie. Odciążenie przewodu należy zapewnić po stronie instalacji.
• Zabezpieczenie (zewnętrzne): bezpiecznik 6,3 AT (po stronie instalacji).

Dane techniczne

• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Rodzaj silnika: synchroniczny
• Maks. kąt przestawienia: 160°
• Czas przestawienia (50 Hz): 30 s / 90°
• Maks. moment roboczy: 3 Nm
• Moment trzymający: 3 Nm
• Wyłączniki: 2 krańcowe + 3 pomocnicze
• Nastawa krzywek: co 1°
• Obciążalność zacisków (cosφ = 0,9):
  • prąd szczytowy: maks. 14 A (załączenie pod obciążeniem, wyłączenie bez obciążenia), maks. 7 A (załączenie i wyłączenie pod obciążeniem)
  • prąd roboczy: 2 A (załączenie pod obciążeniem, wyłączenie bez obciążenia), 1 A (załączenie i wyłączenie pod obciążeniem)
• Stopień ochrony: IP40 (przy prawidłowych wprowadzeniach kablowych i śrubach mocujących)
• Klasa bezpieczeństwa: I
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Zakres temperatur (magazyn / transport / praca): −20…+60°C
• Wilgotność: < 95% r.h. (bez kondensacji; niedopuszczalne: skraplanie, oblodzenie i wnikanie wody)
• Masa (średnio): ok. 800 g

Montaż

• Pozycja montażu: dowolna.
• Mocowanie: od frontu przekładni (powierzchnia montażowa), siłownik mocowany przez otwory przelotowe.

Podsumowanie

Siemens SQN30.401A2700 to siłownik do napędu przepustnic w palnikach olejowych i gazowych, z zasilaniem AC 220…240 V, czasem pracy 30 s / 90° i momentem 3 Nm. Obudowa z tworzywa odpornego na uderzenia i temperaturę, bezobsługowa przekładnia z rozsprzęgleniem, oraz zestaw wyłączników (krańcowe i pomocnicze) z nastawą krzywek co 1° ułatwiają integrację w układach sterowania i regulacji spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność potwierdzono na podstawie norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Siłownik SQN30.401A2700 jest przeznaczony do zastosowań OEM i powinien być integrowany w urządzeniach końcowych wyłącznie zgodnie z dokumentacją producenta.
• Nie ingerować w konstrukcję urządzenia i nie dokonywać żadnych modyfikacji siłownika.
• Wszelkie czynności związane z montażem, instalacją, podłączeniem i serwisem mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem elektrycznym poprzez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek wykonania okablowania.
• Upadek lub silne uderzenie może pogorszyć funkcje bezpieczeństwa urządzenia. Siłownik, który uległ upadkowi lub wstrząsowi, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Podczas montażu i eksploatacji należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Urządzenie jest zasilane napięciem sieciowym AC 220...240 V, 50...60 Hz. Należy stosować zewnętrzne zabezpieczenie bezpiecznikowe 6,3 AT; za jego dobór i montaż odpowiada użytkownik/instalator.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących zgodnie z dokumentacją producenta.
• Należy zapewnić odciążenie przewodów od naprężeń. Podłączenia elektryczne wykonywać wyłącznie przewodami o przekroju 0,5 do 2,5 mm² zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji pary wodnej, oblodzenia ani wnikania wody do urządzenia.
• Produkt zawiera elementy elektryczne i elektroniczne i nie może być wyrzucany razem z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
