SQN31.121A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LGB21.. LME21.. LOA24.. LMO24.. LMO44..

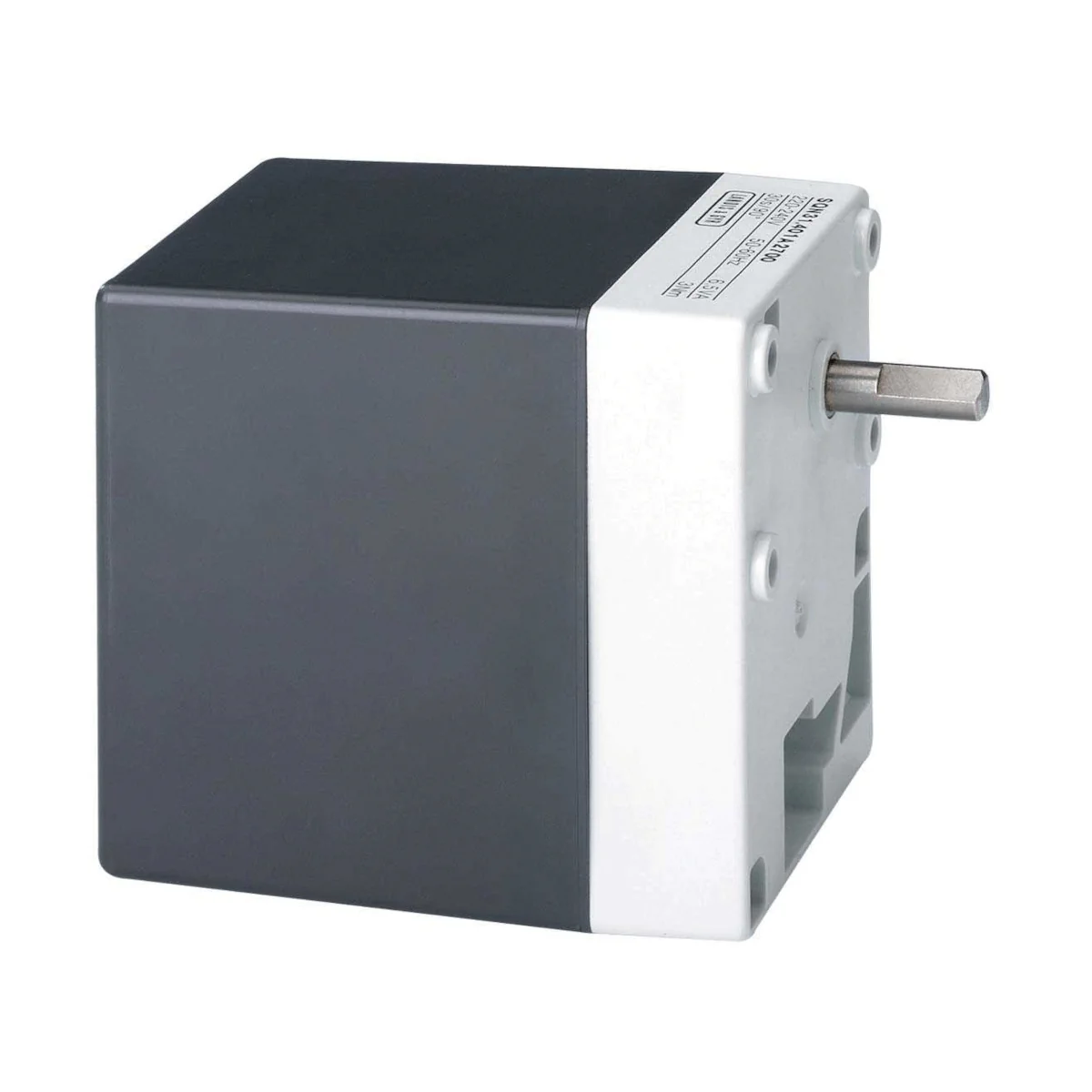

SQN31.121A2700 to elektromotoryczny siłownik Siemens z serii SQN3..., przeznaczony do napędu przepustnic gazu i powietrza oraz do obciążeniowej regulacji ilości paliwa i powietrza spalania w palnikach olejowych i gazowych małej i średniej mocy. Wersja SQN31... pracuje z ruchem zgodnym z ruchem wskazówek zegara (clockwise) i posiada regulowane krzywki do ustawiania punktów przełączania.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.121A2700
• Typ: siłownik elektromotoryczny do przepustnic powietrza/gazu oraz zaworów sterujących w palnikach
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (SQN31...)
• Czas przestawienia (50 Hz): 4,5 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Wyłączniki: 2 wyłączniki krańcowe + 1 wyłącznik pomocniczy (krzywkowy)
• Przekaźniki (wbudowane): 2
• Obudowa: odporna na uderzenia i wysoką temperaturę (tworzywo); korpus przekładni jasnoszary, pokrywa ciemnoszara
• Wskaźnik położenia: wewnętrzny i zewnętrzny (okienko podglądu)
• Rozłączana przekładnia: możliwość rozsprzęglenia wału od przekładni i silnika (pin sprzęgła „K”), z automatycznym ponownym zazębieniem

Zastosowanie

SQN31.121A2700 jest przeznaczony do współpracy z układami sterowania palników oraz regulatorami, m.in. w następujących konfiguracjach:

• z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatyką palnikową (np. LOA..., LMO..., LMG... lub LFL...),
• z układami sterowania 1- lub 2-przewodowego oraz z regulatorami 3-położeniowymi.

Budowa i działanie

Siłownik wykorzystuje synchroniczny silnik rewersyjny, który poprzez bezobsługową przekładnię napędza wał wyjściowy oraz wał krzywkowy. Krzywki uruchamiają wyłączniki krańcowe i pomocnicze, a ich punkty przełączania można ustawiać w oparciu o skalę kąta (wewnętrzną i w okienku podglądu).

• Maks. kąt przestawienia: do 160°
• Regulacja krzywek: w krokach co 1°
• Pozycja dostawy (startowa): wyłącznik krańcowy w pozycji II (CLOSED)

Podłączenie elektryczne

• Zaciski przyłączeniowe: śrubowe, dla przewodów o przekroju 0,5…2,5 mm² (tulejki dobrane do średnicy żyły linkowej)
• Dławiki kablowe: uchwyt dławików gwintowanych dla 1 × Pg9 oraz 1 × Pg11 (bez konieczności stosowania nakrętki kontrującej)
• Odciążenie przewodu: do wykonania przez użytkownika
• Dławiki Pg: dołączone do dostawy (dla wszystkich typów)
• Napięcie przełączania styków: AC 24…250 V

Dane techniczne (SQN31.121A2700)

• Zasilanie: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Typ silnika: synchroniczny
• Stopień ochrony: IP40 wg DIN 40050 (przy zastosowaniu odpowiednich wprowadzeń kablowych i śrub mocujących)
• Klasa bezpieczeństwa: I wg VDE 0631
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTY → OTWARTY → ZAMKNIĘTY) przy zadanym momencie
• Masa (średnio): ok. 800 g
• Warunki pracy: −20…+60°C, wilgotność < 95% r.h. (bez kondensacji; nie dopuszczać oblodzenia i wnikania wody)

Zgodność i normy

• Dyrektywy: 2014/35/EC (LVD), 2014/30/EC (EMC – odporność)
• Normy: DIN EN 60730-1, DIN EN 60730-2-14
• Oznaczenia: EAC

Montaż

• Pozycja montażu: dowolna
• Mocowanie: front przekładni stanowi powierzchnię montażową; siłownik mocowany przez otwory przelotowe
• Długość obudowy (dla tego typu): 110 mm

Podsumowanie

Siemens SQN31.121A2700 to szybki siłownik do zastosowań palnikowych (4,5 s / 90°), z ruchem clockwise, momentem roboczym do 1 Nm i momentem trzymającym 0,8 Nm. Regulowane krzywki (co 1°), 2 wyłączniki krańcowe oraz 1 wyłącznik pomocniczy ułatwiają precyzyjne ustawienie punktów przełączania w układach sterowania przepustnicą powietrza lub gazu.
