SQN30.402A2730 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 3,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

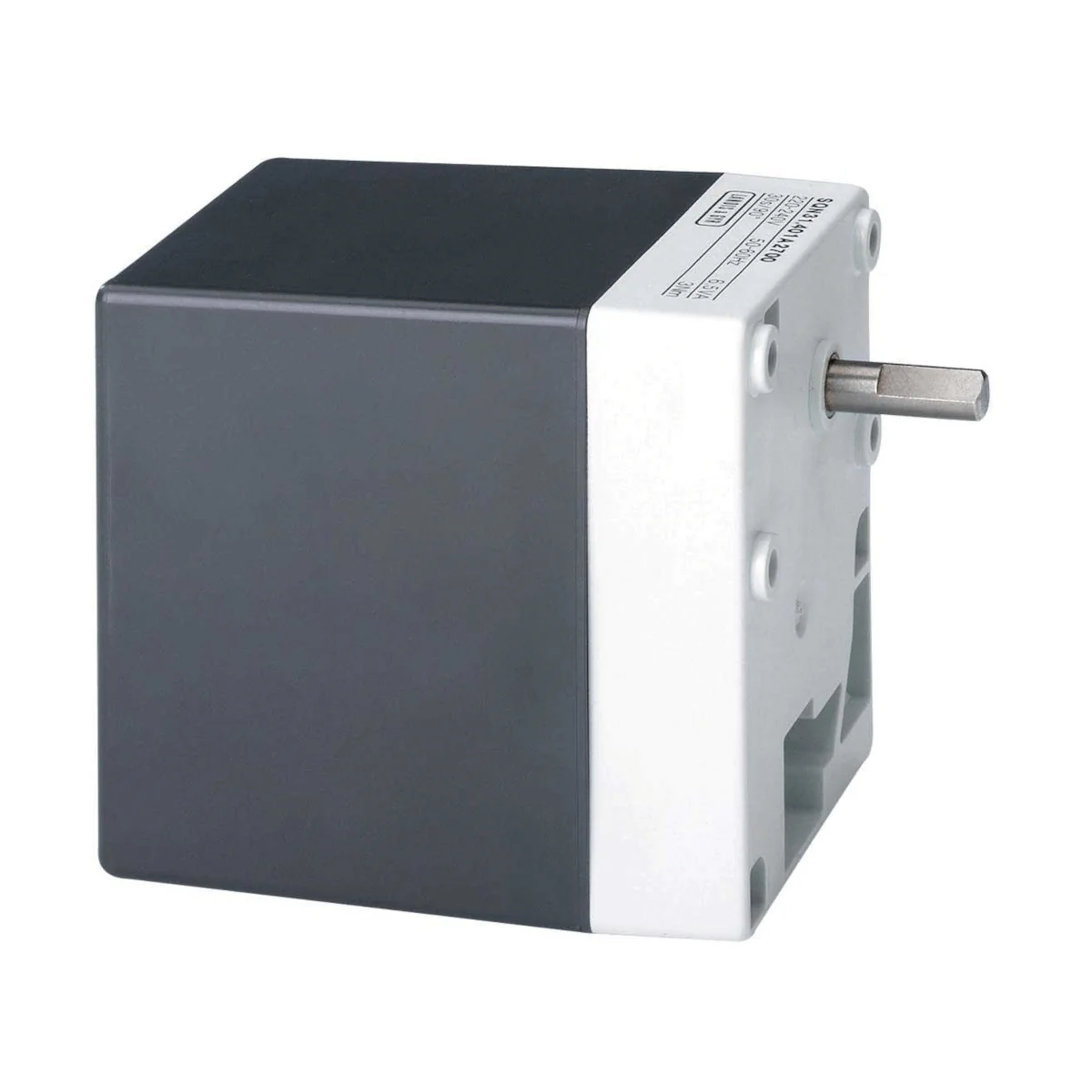

SQN30.402A2730 to elektromotoryczny siłownik firmy Siemens z serii SQN3..., przeznaczony do napędu przepustnic gazu i powietrza oraz do obciążeniowej regulacji ilości paliwa i powietrza spalania w palnikach olejowych lub gazowych o małej i średniej mocy. Wersja SQN30... pracuje z ruchem przeciwnym do ruchu wskazówek zegara (zgodnie z zestawieniem typów). Model .402 jest przystosowany do montażu potencjometru (potencjometr zamawiany oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.402A2730
• Seria / typ: SQN3... – siłownik elektromotoryczny do przepustnic powietrza i gazu (palniki olejowe/gazowe)
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (SQN30...)
• Czas biegu (50 Hz): 30 s / 90°
• Moment roboczy (max.): 3 Nm
• Moment trzymający: 3 Nm
• Wyłączniki: 2 wyłączniki krańcowe + 3 przełączniki pomocnicze (HS)
• Wykonanie mechaniczne: odporna na uderzenia i wysoką temperaturę obudowa z tworzywa; bezobsługowa przekładnia z możliwością rozsprzęglenia
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Krzywki przełączników: łatwa nastawa punktów przełączania, skale przy krzywkach
• Wersja przygotowana pod potencjometr: tak (potencjometr ASZ... zamawiany oddzielnie)

Zastosowanie

Siłownik SQN30.402A2730 służy do napędu przepustnic gazu i powietrza w palnikach olejowych i gazowych (małej i średniej mocy) oraz do obciążeniowego sterowania ilością paliwa i powietrza spalania, m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio przez różne typy automatów palnikowych (np. LOA..., LMO..., LMG..., LFL...),
• we współpracy z regulatorami 1- lub 2-przewodowymi albo 3-punktowymi.

Funkcje i konstrukcja

• Silnik i przekładnia: odwracalny silnik synchroniczny napędza wał oraz wałek krzywek poprzez przekładnię; przekładnia jest bezobsługowa.
• Rozsprzęglanie napędu: wał może zostać rozsprzęglony od przekładni i silnika poprzez ręczną obsługę sworznia sprzęgła „K”; następuje automatyczne ponowne zazębienie.
• Wyłączniki i krzywki: wyłączniki krańcowe i pomocnicze są uruchamiane przez wałek krzywek; punkty przełączania ustawia się krzywkami (ze skalami), a wybrane krzywki można regulować ręcznie lub dołączonym kluczem hakowym (lub podobnym narzędziem).
• Wskazanie położenia: skala wewnętrzna (od strony przekładni) oraz skala zewnętrzna w oknie podglądu.
• Obudowa: przekładnia w kolorze jasnoszarym, pokrywa ciemnoszara.

Przygotowanie pod potencjometr

Model SQN30.402A2730 jest dostarczany jako wersja przystosowana do montażu potencjometru (różni się od wersji podstawowej m.in. wyższą obudową i przygotowaniem pod montaż potencjometru). Potencjometr należy zamówić oddzielnie (typ ASZ...).

Dane techniczne (SQN30.402A2730)

• Napięcie zasilania: AC 220…240 V (-15% / +10%)
• Częstotliwość sieci: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Typ silnika: silnik synchroniczny
• Maks. pozycja kątowa: 160°
• Czas biegu (50 Hz): 30 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 3 Nm
• Moment trzymający: 3 Nm
• Żywotność: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Masa (średnio): ok. 800 g
• Stopień ochrony: IP40 wg DIN 40050 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Klasa bezpieczeństwa: I wg VDE 0631

Wyłączniki krańcowe i pomocnicze

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych (HS): 3
• Napięcie przełączania: AC 24…250 V
• Nastawa krzywek: co 1°
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • załączanie pod obciążeniem / wyłączanie bez obciążenia: I_szczyt max. 14 A, I_rob. 2 A
  • załączanie pod obciążeniem / wyłączanie pod obciążeniem: I_szczyt max. 7 A, I_rob. 1 A

Podłączenie elektryczne i przepusty kablowe

• Zaciski: śrubowe, dla przewodów o przekroju 0,5…2,5 mm² (tulejki dobrane do średnicy linki)
• Wprowadzenie przewodu: uchwyt dławnic dla 1 × Pg9 oraz 1 × Pg11 (bez potrzeby nakrętki kontrującej)
• Dławnice Pg: dołączone do wszystkich typów w dostawie
• Odciążenie kabla: do wykonania przez użytkownika (wymagane również dla zachowania IP40)
• Zabezpieczenie wstępne (zewnętrzne): bezpiecznik 6,3 AT (montaż po stronie użytkownika)

Montaż

• Pozycja montażu: dowolna
• Mocowanie: front przekładni stanowi powierzchnię montażową; siłownik mocowany przez otwory przelotowe
• Długość obudowy (dla tego modelu): 125 mm

Normy i zgodność

• Dyrektywy: 2014/35/EC (LVD), 2014/30/EC (EMC – odporność)
• Normy: DIN EN 60730-1, DIN EN 60730-2-14

Podsumowanie

Siemens SQN30.402A2730 to siłownik SQN3... do zastosowań palnikowych, z ruchem przeciwnym do ruchu wskazówek zegara, czasem biegu 30 s / 90° oraz momentem 3 Nm (roboczym i trzymającym). Posiada 2 wyłączniki krańcowe i 3 przełączniki pomocnicze, umożliwia precyzyjną nastawę punktów przełączania krzywkami (co 1°) i jest fabrycznie przygotowany do montażu potencjometru (ASZ... zamawiany oddzielnie).
