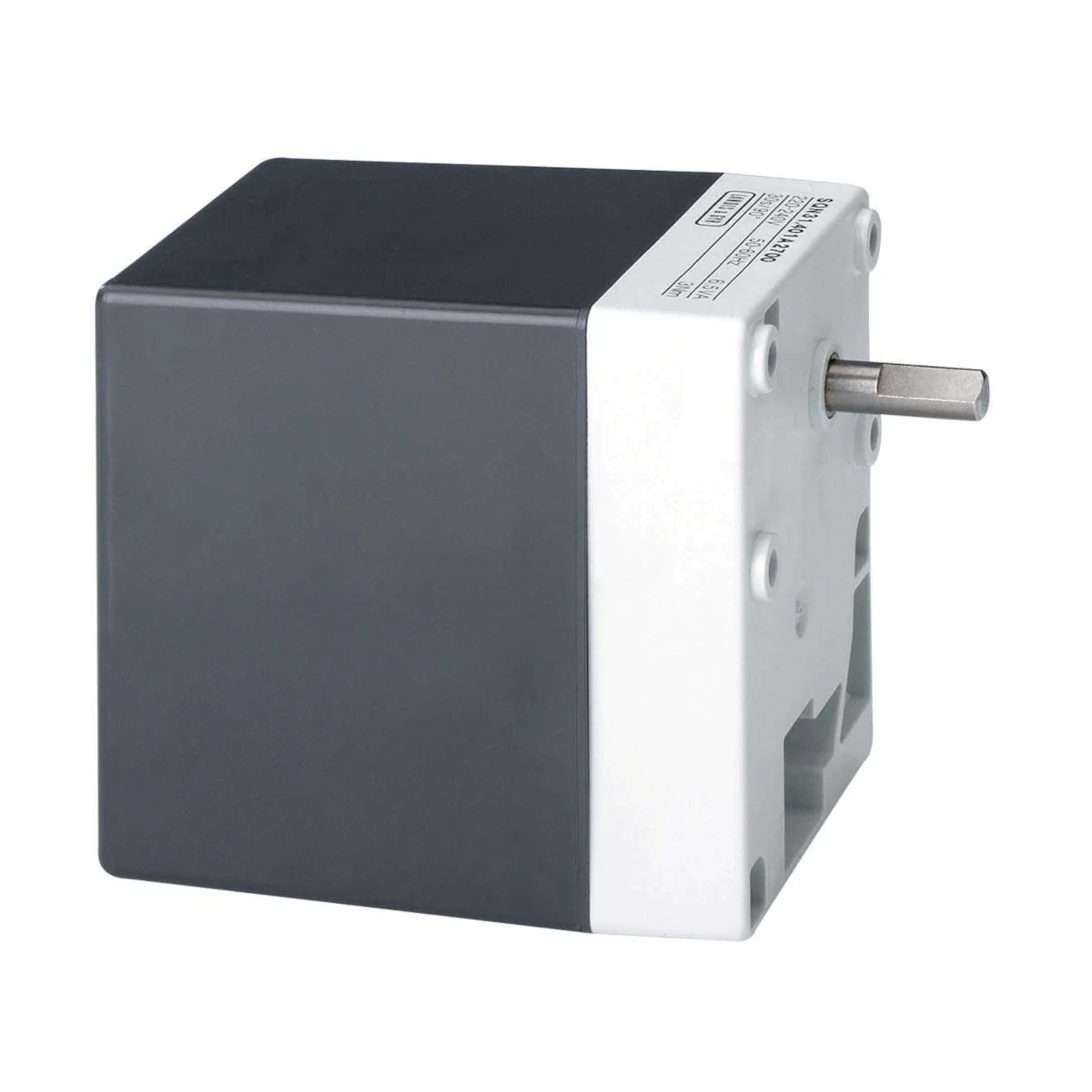

SQN31.101A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN31.101A2700 to elektromotoryczny siłownik firmy Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza i gazu oraz do sterowania zaworami regulacyjnymi w palnikach olejowych i gazowych małej i średniej mocy. Wersja A2700 jest zasilana z sieci AC 220…240 V (50/60 Hz) i zapewnia ruch zgodny z ruchem wskazówek zegara (przy patrzeniu na wał napędowy), szybki czas przestawienia 4,5 s / 90° (50 Hz) oraz układ przełączników krańcowych i pomocniczych z regulacją punktów zadziałania na krzywkach.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.101A2700
• Seria / typ: SQN3… – siłownik elektromotoryczny do przepustnic i zaworów w palnikach olejowych/gazowych
• Zasilanie: AC 220…240 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (clockwise)
• Czas przestawienia (dla 90°): 4,5 s (przy 50 Hz); przy 60 Hz ok. 20% krótszy
• Maks. moment roboczy: 1 Nm
• Moment trzymający: 0,8 Nm
• Maks. kąt pracy: 160°
• Przełączniki: 2 wyłączniki krańcowe + 3 wyłączniki pomocnicze
• Regulacja punktów przełączania: krzywki nastawiane co 1°
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Pobór mocy: 6,5 VA

Zastosowanie

SQN31.101A2700 jest przeznaczony do sterowania objętością paliwa oraz powietrza do spalania poprzez napędzanie przepustnic gazu/powietrza w palnikach. Może pracować m.in.:

• w układach z regulatorami P-PI lub PID (np. RWF...)
• bezpośrednio poprzez różne typy automatyki palnikowej (np. LOA..., LMO..., LMG... lub LFL...)
• w układach sterowania 1- lub 2-przewodowego oraz z regulatorami 3-położeniowymi

Budowa i działanie

Napęd, przekładnia i rozsprzęganie

• Silnik: synchroniczny, rewersyjny, zabezpieczony przed zablokowaniem (locking-proof)
• Przekładnia: bezobsługowa
• Rozsprzęganie wału: możliwe ręcznie poprzez nacisk na trzpień sprzęgła; automatyczne ponowne zasprzęglenie

Sygnalizacja położenia i nastawa krzywek

• Wskazanie położenia: wewnętrzne (skala po stronie przekładni) oraz zewnętrzne (skala w oknie podglądu)
• Krzywki nastawcze: umożliwiają regulację punktów przełączania; skale przy krzywkach pokazują kąt zadziałania

Wyłączniki krańcowe i pomocnicze

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 3
• Napięcie przełączania styków: AC 24…250 V
• Nastawa krzywek: w krokach co 1°
• Pozycja startowa (stan dostawy w schematach połączeń): wyłącznik krańcowy w pozycji II (CLOSED) oraz „Dead”

Podłączenie elektryczne i okablowanie

• Zaciski przyłączeniowe: śrubowe, dla przewodów o przekroju 0,5…2,5 mm²
• Wprowadzenie przewodu: uchwyt dławików 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej)
• Dławiki kablowe Pg: dołączone w komplecie (dla zachowania IP40 wymagane prawidłowe wprowadzenie przewodu i montaż)
• Odciążenie przewodu (strain relief): do wykonania przez użytkownika
• Zabezpieczenie (bezpiecznik zewnętrzny): 6,3 AT (po stronie instalacji)
• Dopuszczalne obciążenia zacisków (cosφ = 0,9):
  • Prąd szczytowy: max. 14 A (załączenie pod obciążeniem / wyłączenie bez obciążenia) oraz max. 7 A (załączenie pod obciążeniem / wyłączenie pod obciążeniem)
  • Prąd roboczy: 2 A (załączenie pod obciążeniem / wyłączenie bez obciążenia) oraz 1 A (załączenie pod obciążeniem / wyłączenie pod obciążeniem)

Dane techniczne (SQN31.101A2700)

• Napięcie zasilania: AC 220…240 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Rodzaj silnika: synchroniczny
• Maks. pozycja kątowa: 160°
• Czas przestawienia (90° / 50 Hz): 4,5 s
• Maks. moment roboczy: 1 Nm
• Moment trzymający: 0,8 Nm
• Stopień ochrony: IP40
• Klasa bezpieczeństwa: I (VDE 0631)
• Trwałość: typowo ok. 250 000 cykli (CLOSED → OPEN → CLOSED) przy określonym momencie
• Masa: ok. 800 g
• Warunki pracy / transportu / składowania: temperatura -20…+60°C, wilgotność < 95% r.h.
• Uwaga środowiskowa: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Montaż

• Pozycja montażu: dowolna (optional)
• Mocowanie: od frontu przekładni (stanowi powierzchnię montażową); siłownik mocowany przez otwory przelotowe
• Wskazówka: dla zachowania stopnia ochrony IP40 należy użyć właściwych przepustów kablowych oraz śrub mocujących

Podsumowanie

Siemens SQN31.101A2700 to szybki siłownik synchroniczny AC 220…240 V do napędu przepustnic w palnikach, oferujący 1 Nm momentu roboczego, 0,8 Nm momentu trzymającego oraz 4,5 s / 90° (50 Hz). Wyposażenie w 2 wyłączniki krańcowe i 3 pomocnicze, bezobsługową przekładnię z możliwością rozsprzęgania oraz wygodną nastawę krzywek sprawia, że jest to praktyczne rozwiązanie do precyzyjnego sterowania powietrzem i paliwem w aplikacjach palnikowych.
