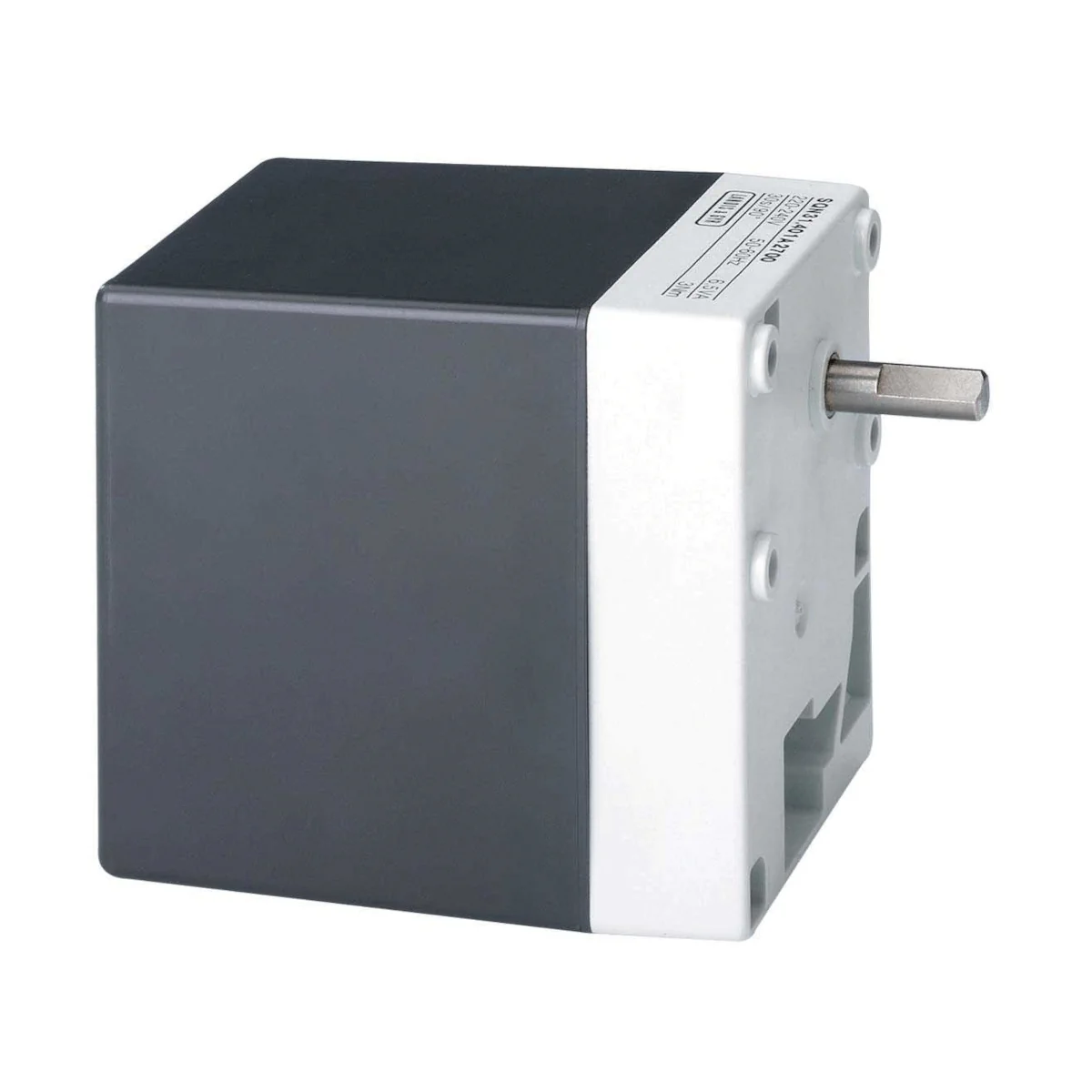

SQN31.111A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN31.111A2700 to elektromotoryczny siłownik (aktuator) firmy Siemens przeznaczony do napędu przepustnic gazu i powietrza oraz do sterowania zaworami regulacyjnymi w palnikach olejowych i gazowych małej i średniej mocy. Model ten pracuje z zasilaniem AC 220…240 V (50/60 Hz) i wykonuje obrót zgodnie z ruchem wskazówek zegara (clockwise) (przy patrzeniu na wał i podaniu napięcia sterującego na wyłącznik krańcowy I).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.111A2700
• Seria: SQN3...
• Zastosowanie: napęd przepustnic gazu/powietrza oraz sterowanie objętością paliwa i powietrza spalania w palnikach olejowych i gazowych
• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (SQN31...)
• Czas przestawienia (50 Hz): 4,5 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Maks. kąt nastawy (pozycjonowania): do 160°
• Wyłączniki: 2 wyłączniki krańcowe + 2 wyłączniki pomocnicze (nastawiane krzywkami)
• Przekaźnik: 1 szt. (zintegrowany – zależnie od typu)
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)
• Długość obudowy: 110 mm
• Masa (średnio): ok. 800 g

Zastosowanie

SQN31.111A2700 jest przeznaczony do sterowania przepustnicami gazu i powietrza w palnikach oraz do realizacji sterowania zależnego od obciążenia w układach regulacji spalania. Może pracować m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatyką palnikową (np. LOA..., LMO..., LMG..., LFL...),
• z układami sterowania 1- lub 2-przewodowego oraz regulatorami 3-położeniowymi.

Wersja SQN31.111A2700 odpowiada wewnętrznemu schematowi (diagram) nr 1.

Budowa i działanie

Siłownik wykorzystuje silnik synchroniczny, który napędza wał napędowy oraz wał krzywkowy poprzez przekładnię. Krzywki uruchamiają wyłączniki krańcowe i pomocnicze, a punkty przełączania są nastawiane w oparciu o czytelne skale (wewnętrzna i zewnętrzna – w oknie podglądu).

• Obudowa: odporna na udary i wysoką temperaturę (tworzywo), kolor: korpus przekładni jasnoszary, pokrywa ciemnoszara
• Przekładnia: bezobsługowa (maintenance-free)
• Rozłączanie napędu: możliwość rozsprzęglenia wału od przekładni i silnika poprzez ręczną obsługę pinu sprzęgła „K”, z automatycznym ponownym zazębieniem
• Nastawa krzywek: regulacja w krokach co 1°
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie

Podłączenie elektryczne

• Zaciski przyłączeniowe: śrubowe
• Przekrój przewodów: 0,5…2,5 mm²
• Napięcie przełączania (wyłączniki): AC 24…250 V
• Dławiki / wejścia kablowe: uchwyt pod 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej); dławiki Pg są dołączone, odciążenie przewodu zapewnia użytkownik
• Zabezpieczenie (bezpiecznik zewnętrzny): 6,3 AT (po stronie instalacji)

Dane techniczne

• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Typ silnika: silnik synchroniczny
• Maks. pozycjonowanie kątowe: 160°
• Czas biegu (50 Hz) dla 90°: 4,5 s
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Wyłączniki: 2 krańcowe + 2 pomocnicze
• Stopień ochrony: IP40 (przy właściwych przepustach kablowych i śrubach mocujących)
• Klasa bezpieczeństwa: I (VDE 0631)
• Warunki otoczenia (praca / transport / składowanie): −20…+60°C, < 95% r.h. (bez kondensacji, bez oblodzenia i bez wnikania wody)
• Masa (średnio): ok. 800 g

Montaż

• Pozycja montażu: dowolna
• Mocowanie: przez otwory przelotowe (czoło przekładni stanowi powierzchnię montażową)
• Uwaga dot. IP40: wymagane jest zastosowanie odpowiednich przepustów kablowych oraz śrub mocujących

Podsumowanie

Siemens SQN31.111A2700 to szybki siłownik do automatyki palnikowej, oferujący 4,5 s/90°, moment roboczy do 1 Nm oraz 2 wyłączniki krańcowe i 2 pomocnicze nastawiane krzywkami co 1°. Bezobsługowa przekładnia, możliwość rozsprzęglenia napędu pinem „K” oraz obudowa IP40 czynią go solidnym rozwiązaniem do sterowania przepustnicami gazu i powietrza w palnikach olejowych i gazowych.
