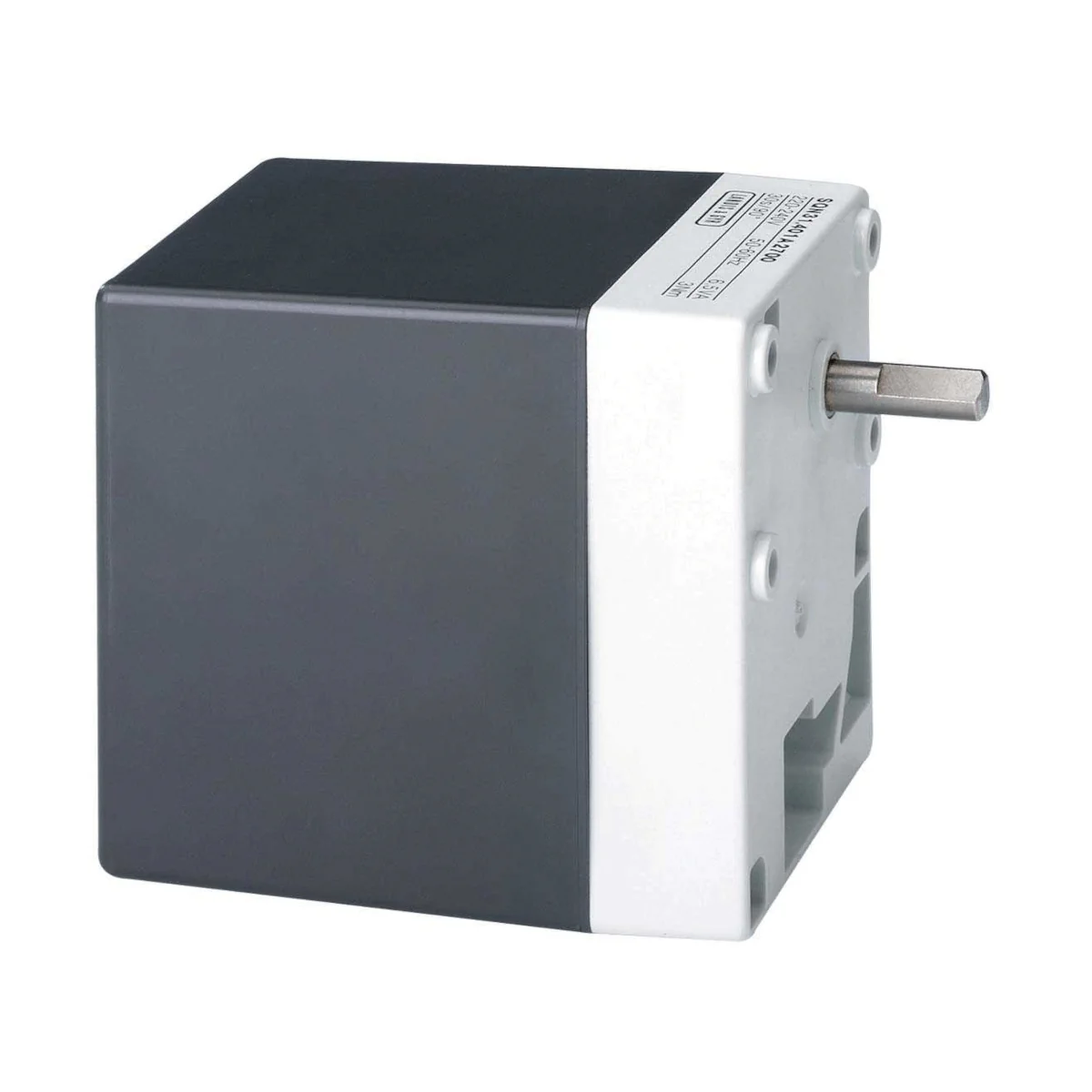

SQN31.401A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 3,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN31.401A2700 to elektromotoryczny siłownik (aktuator) Siemens z serii SQN3..., przeznaczony do napędu przepustnic gazu i powietrza oraz zaworów regulacyjnych w palnikach olejowych i gazowych małej i średniej mocy. Wersja SQN31... pracuje z ruchem zgodnym z ruchem wskazówek zegara (clockwise) i oferuje czas przebiegu 30 s / 90° oraz moment 3 Nm, co ułatwia realizację sterowania 2-stopniowego lub modulowanego w układach automatyki palnikowej.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.401A2700
• Typ: elektromotoryczny siłownik do przepustnic powietrza / gazu i zaworów regulacyjnych palników
• Zastosowanie: palniki olejowe i gazowe małej i średniej mocy; regulacja zależna od obciążenia
• Kierunek obrotu: zgodny z ruchem wskazówek zegara (clockwise)
• Czas przebiegu (50 Hz): 30 s dla 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 3 Nm
• Moment trzymający: 3 Nm
• Wyłączniki krańcowe: 2
• Wyłączniki pomocnicze: 3 (w dodatku do 2 wyłączników krańcowych)
• Obudowa: tworzywo odporne na uderzenia i wysoką temperaturę (przekładnia: jasnoszara, pokrywa: ciemnoszara)
• Pozycjonowanie: wewnętrzny i zewnętrzny wskaźnik położenia (okno podglądu)
• Nastawy: łatwa regulacja punktów przełączania krzywek; regulacja krzywek co 1°
• Przekładnia: bezobsługowa, z możliwością rozłączenia (sprzęgło z automatycznym ponownym zazębieniem)

Zastosowanie

Siłownik SQN31.401A2700 służy do napędu przepustnic gazu i powietrza w palnikach oraz do sterowania objętością paliwa i powietrza spalania w funkcji obciążenia. Może pracować m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatyką sterowania palnikiem (np. LOA..., LMO..., LMG... lub LFL...),
• z układami sterowania 1- lub 2-przewodowego albo z regulatorami 3-położeniowymi.

Budowa i działanie

W SQN31.401A2700 silnik synchroniczny poprzez przekładnię napędza wał napędowy oraz wał krzywkowy. Krzywki na wale sterują pracą wyłączników krańcowych i pomocniczych, a ich punkty przełączania można ustawiać w zakresie pracy odpowiednich krzywek.

• Sprzęgło (rozłączanie przekładni): możliwość rozłączenia wału od przekładni i silnika poprzez ręczną obsługę trzpienia sprzęgła; automatyczne ponowne zazębienie.
• Wskaźnik położenia: skala wewnętrzna (od strony przekładni) oraz skala zewnętrzna w oknie podglądu.
• Nastawa krzywek: skale przy krzywkach pokazują kąt punktu przełączania; regulacja w krokach 1°.

Podłączenie elektryczne

• Zaciski: połączenia elektryczne realizowane na zaciskach śrubowych.
• Przekrój przewodów: 0,5…2,5 mm² (dla linek stosować tulejki dobrane do średnicy przewodu).
• Dławiki kablowe: uchwyt dławików 1 × Pg9 oraz 1 × Pg11 (bez konieczności stosowania nakrętki kontrującej); dławiki Pg są w komplecie, odciążenie przewodu zapewnia użytkownik.
• Napięcie przełączania styków: AC 24…250 V.

Dane techniczne (SQN31.401A2700)

• Zasilanie: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Zabezpieczenie (bezpiecznik zewnętrzny): 6,3 AT (montaż po stronie użytkownika)
• Rodzaj silnika: silnik synchroniczny
• Pobór mocy: 6,5 VA
• Maks. kąt pozycjonowania: 160°
• Czas przebiegu (50 Hz): 30 s / 90°
• Moment roboczy (max.): 3 Nm
• Moment trzymający: 3 Nm
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich wprowadzeń kablowych i śrub mocujących)
• Klasa bezpieczeństwa: I (wg VDE 0631)
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Masa (średnio): ok. 800 g
• Długość obudowy: 110 mm
• Warunki pracy (temperatura): −20…+60°C
• Wilgotność (praca/transport/magazynowanie): < 95% r.h. (bez kondensacji; niedopuszczalne: skraplanie, oblodzenie i wnikanie wody)

Montaż

• Pozycja montażu: dowolna (optional).
• Mocowanie: front przekładni stanowi powierzchnię montażową; siłownik mocowany przez otwory przelotowe.
• Pozycja startowa (jak dostarczono): wyłącznik krańcowy w pozycji II (CLOSED) oraz stan dead (wg schematów połączeń).

Podsumowanie

Siemens SQN31.401A2700 to solidny siłownik do automatyki palnikowej, oferujący zasilanie AC 220…240 V, czas 30 s / 90°, moment 3 Nm oraz rozbudowaną sekcję krzywkową z 2 wyłącznikami krańcowymi i 3 wyłącznikami pomocniczymi. Bezobsługowa przekładnia, możliwość rozłączenia napędu oraz czytelna sygnalizacja położenia ułatwiają precyzyjne ustawienie punktów przełączania i niezawodną pracę w układach sterowania przepustnicami powietrza i gazu.

Pliki do pobrania:
SQN31.401A2700 Karta katalogowa
