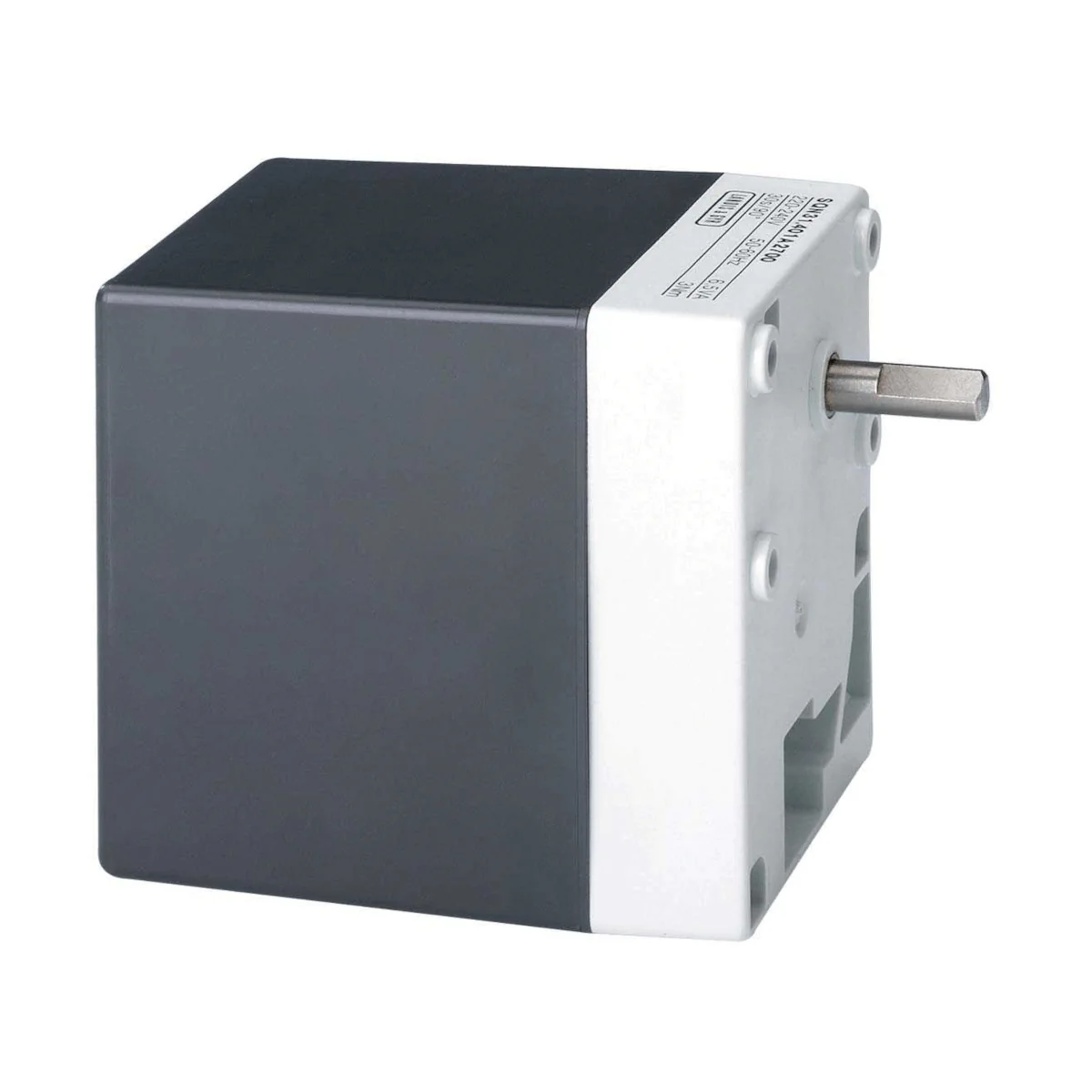

SQN30.402A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 3,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN30.402A2700 to elektromotoryczny siłownik (aktuator) Siemens z serii SQN3..., przeznaczony do napędu przepustnic gazu i powietrza oraz do sterowania zależnego od obciążenia ilością paliwa i powietrza spalania w palnikach olejowych lub gazowych małej i średniej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V (50/60 Hz) i posiada obrót przeciwny do ruchu wskazówek zegara (dla serii SQN30...).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.402A2700
• Typ: elektromotoryczny siłownik do przepustnic (powietrza / gazu) i zaworów regulacyjnych w układach palnikowych
• Zastosowanie: palniki olejowe i gazowe małej i średniej mocy; sterowanie przepustnicą gazu i powietrza
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (SQN30...)
• Czas biegu (50 Hz) dla 90°: 30 s (przy 60 Hz ok. 20% krócej)
• Moment roboczy (maks.): 3 Nm
• Moment trzymający: 3 Nm
• Kąt przestawienia: maks. 160°
• Wyłączniki: 2 wyłączniki krańcowe + 3 wyłączniki pomocnicze
• Nastawa krzywek: regulacja w krokach co 1°, ze skalą wskazującą kąt punktu przełączania
• Przystosowanie do potencjometru: wersja przygotowana do montażu potencjometru (potencjometr zamawiany osobno)
• Obudowa: tworzywo odporne na uderzenia i wysoką temperaturę; przekładnia bezobsługowa z możliwością rozsprzęglenia
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)

Zastosowanie

Siłownik SQN30.402A2700 jest zaprojektowany do napędu przepustnic gazu i powietrza w palnikach olejowych/gazowych oraz do realizacji regulacji zależnej od obciążenia. Może pracować m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. serii RWF...),
• bezpośrednio z różnymi automatami palnikowymi (np. LOA..., LMO..., LMG..., LFL...),
• z układami sterowania 1- lub 2-przewodowego lub regulatorami 3-położeniowymi.

Budowa i działanie

• Silnik synchroniczny napędza wał wyjściowy i wał krzywek poprzez przekładnię.
• Wał krzywek steruje wyłącznikami krańcowymi i pomocniczymi; punkty przełączania są ustawiane krzywkami.
• Wskaźnik położenia dostępny jest wewnętrznie (skala po stronie przekładni) oraz zewnętrznie (skala w okienku podglądu).
• Rozsprzęglenie wału od przekładni i silnika możliwe jest ręcznie poprzez nacisk na sprzęgło (pin „K”), z automatycznym ponownym zazębieniem.

Nastawa punktów przełączania

• Krzywki są nastawne, a skale przy krzywkach pokazują kąt punktu przełączania.
• Regulacja krzywek odbywa się w krokach co 1°.

Podłączenie elektryczne

• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%).
• Zaciski: połączenia na zaciskach śrubowych dla przewodów o przekroju 0,5…2,5 mm².
• Przepust kablowy: uchwyt dławików na 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej); dławiki Pg są w zestawie.
• Zabezpieczenie: bezpiecznik pierwotny (zewnętrzny) 6,3 AT (po stronie instalacji).

Dane techniczne (SQN30.402A2700)

• Napięcie zasilania: AC 220…240 V −15% / +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: 6,5 VA
• Typ silnika: silnik synchroniczny
• Kąt przestawienia: maks. 160°
• Czas biegu (50 Hz) dla 90°: 30 s
• Moment roboczy (maks.): 3 Nm
• Moment trzymający: 3 Nm
• Żywotność: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 3
• Napięcie przełączania (styki): AC 24…250 V
• Stopień ochrony: IP40 (przy prawidłowym wykonaniu wprowadzeń kablowych i mocowania)
• Klasa bezpieczeństwa: I (VDE 0631)
• Masa (średnio): ok. 800 g
• Warunki pracy: −20…+60°C; wilgotność < 95% r.h. (bez kondensacji, oblodzenia i wnikania wody)
• Długość obudowy: 125 mm

Podsumowanie

Siemens SQN30.402A2700 to solidny, bezobsługowy siłownik do zastosowań palnikowych, oferujący moment 3 Nm, czas przestawienia 30 s / 90° oraz zestaw 2 wyłączników krańcowych i 3 pomocniczych z wygodną nastawą krzywek co 1°. Wersja ta jest zasilana z AC 220…240 V, pracuje z ruchem przeciwnym do ruchu wskazówek zegara (SQN30...) i jest przygotowana do montażu potencjometru.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach producenta końcowego. Stosować wyłącznie zgodnie z dokumentacją producenta i przewidzianym zastosowaniem.
• Posiada oznaczenie CE (zgodność z dyrektywą niskonapięciową 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE).
• Posiada oznaczenie EAC.
• Montaż, instalacja, podłączenie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie ingerować w urządzenie i nie dokonywać jego modyfikacji.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie jest bez napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność i porządek wykonania okablowania.
• Upadek lub uderzenie może pogorszyć funkcje bezpieczeństwa urządzenia. Egzemplarza, który spadł lub został uderzony, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Urządzenie elektryczne niskonapięciowe, klasa ochronności I. Podłączenie wykonywać zgodnie z dokumentacją producenta. Dla tego modelu stosować zasilanie AC 220...240 V, 50...60 Hz.
• Należy zastosować zewnętrzny bezpiecznik 6,3 AT; za jego dobór i montaż odpowiada użytkownik / instalator.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących zgodnie z dokumentacją. Należy zapewnić odciążenie przewodów.
• Przy podłączeniu używać przewodów o przekroju 0,5 do 2,5 mm²; połączenia wykonywać na zaciskach śrubowych zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie użytkować, transportować i przechowywać wyłącznie w zakresie temperatur od -20 °C do +60 °C.
• Urządzenie należy utylizować zgodnie z lokalnymi przepisami jako odpad elektryczny i elektroniczny. Nie wyrzucać z odpadami komunalnymi.
