SQN30.121A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LGB21.. LME21..

SQN30.121A2700 to elektromotoryczny siłownik firmy Siemens, przeznaczony do napędu przepustnic powietrza i gazu oraz do współpracy z układami regulacji w palnikach olejowych i gazowych o małej i średniej mocy. Model ten należy do rodziny SQN3... i został zaprojektowany z myślą o integracji w urządzeniach OEM – m.in. do obciążeniowej regulacji ilości paliwa i powietrza do spalania. Wersja SQN30... pracuje z kierunkiem obrotu przeciwnym do ruchu wskazówek zegara (przy patrzeniu na wał napędowy i przy podaniu napięcia sterującego na wyłącznik krańcowy I).

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.121A2700
• Rodzina / zastosowanie: siłownik do przepustnic powietrza i gazu oraz zaworów regulacyjnych w palnikach olejowych/gazowych
• Napięcie zasilania: AC 220…240 V (−15% / +10%), 50…60 Hz
• Silnik: synchroniczny (rewersyjny)
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (SQN30...)
• Czas przestawienia (50 Hz): 4,5 s / 90° (przy 60 Hz ok. 20% krócej)
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Maks. kąt przestawienia: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 1 wyłącznik pomocniczy (wg zestawienia typów)
• Przekaźniki: 2 szt. (wg zestawienia typów)
• Regulacja punktów przełączania: krzywki nastawiane co 1°
• Wskazanie położenia: wewnętrzne i zewnętrzne

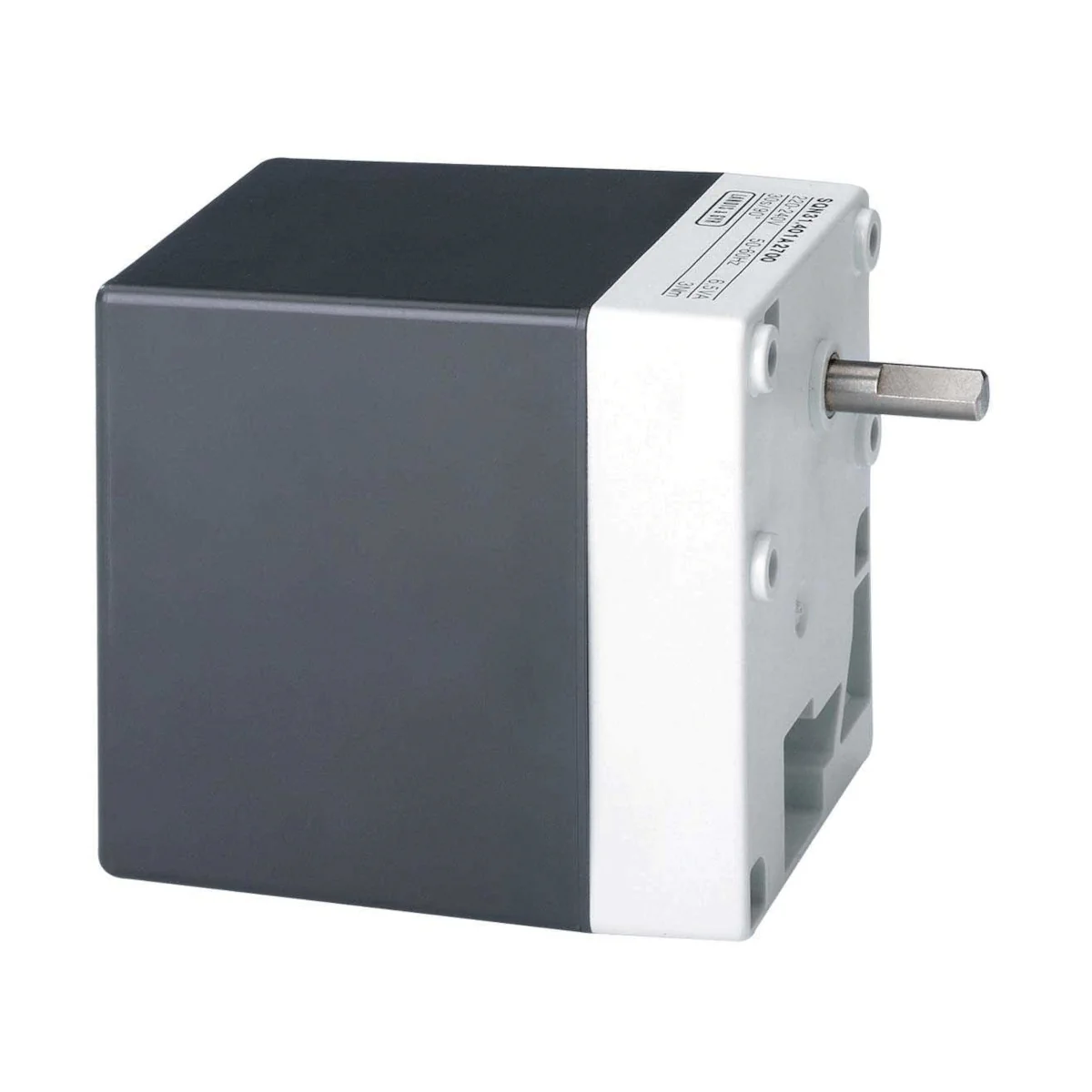

• Obudowa: tworzywo sztuczne odporne na uderzenia i wysoką temperaturę (korpus przekładni jasnoszary, pokrywa ciemnoszara)
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)

Zastosowanie

Siłownik SQN30.121A2700 jest przeznaczony do napędu przepustnic w palnikach oraz do realizacji regulacji zależnej od obciążenia – w szczególności w połączeniu z:

• regulatorami P-PI lub PID (np. RWF...),
• automatami palnikowymi (np. LOA..., LMO..., LMG..., LFL...),
• sterowaniem 1- lub 2-przewodowym albo regulatorami 3-położeniowymi.

Zgodnie z przypisaniem typu (diagram nr 2 w zestawieniu), jest to wykonanie przewidziane dla aplikacji 2-stopniowych z przedmuchem w pozycji małego płomienia (KL).

Konstrukcja i nastawy

• Bezobsługowa przekładnia z możliwością rozsprzęglenia.
• Rozsprzęglenie wału od przekładni i silnika poprzez ręczne użycie pinu sprzęgła „K”; automatyczne ponowne sprzęgnięcie.
• Krzywki nastawcze do ustawiania punktów przełączania; skale przy krzywkach wskazują kąt zadziałania.
• Pozycja startowa (jak dostarczono): wyłącznik krańcowy w pozycji II (CLOSED) oraz stan „dead”.

Wyłączniki krańcowe i pomocnicze

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 1 (wg zestawienia typów dla SQN30.121A2700)
• Napięcie przełączania: AC 24…250 V
• Nastawa krzywek: co 1°
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • szczytowo: max. 14 A (załączanie pod obciążeniem, wyłączanie bez obciążenia) / prąd pracy 2 A,
  • szczytowo: max. 7 A (załączanie i wyłączanie pod obciążeniem) / prąd pracy 1 A.

Podłączenie elektryczne i przepusty kablowe

• Zaciski przyłączeniowe: zaciski śrubowe dla przewodów o przekroju 0,5…2,5 mm² (tulejki dobrane do średnicy linki).
• Wprowadzenie kabla: uchwyt dławnic dla 1 × Pg9 i 1 × Pg11 (bez nakrętki kontrującej).
• Dławnice: dławnice Pg są dołączone do dostawy.
• Odciążenie przewodu: do wykonania przez użytkownika (istotne m.in. dla zachowania IP40).
• Zabezpieczenie: wymagany zewnętrzny bezpiecznik pierwotny 6,3 AT (montaż po stronie użytkownika).

Dane techniczne

• Zasilanie: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Maks. kąt przestawienia: 160°
• Czas przestawienia (50 Hz): 4,5 s / 90°
• Moment roboczy (max.): 1 Nm
• Moment trzymający: 0,8 Nm
• Stopień ochrony: IP40 (przy prawidłowych przepustach kablowych i śrubach mocujących)
• Klasa bezpieczeństwa: I (VDE 0631)
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTY → OTWARTY → ZAMKNIĘTY) przy określonym momencie
• Masa: ok. 800 g
• Warunki pracy: −20…+60°C, wilgotność < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)

Montaż

• Pozycja montażu: dowolna (optional).
• Mocowanie: przód przekładni stanowi powierzchnię montażową; siłownik jest mocowany poprzez otwory przelotowe.
• Uwaga instalacyjna: prace montażowe i serwisowe powinny być wykonywane przez wykwalifikowany personel, a przed zmianami okablowania należy odłączyć urządzenie od zasilania (rozłączenie wielobiegunowe).

Podsumowanie

Siemens SQN30.121A2700 to szybki siłownik do zastosowań palnikowych (4,5 s / 90° przy 50 Hz), o momencie roboczym 1 Nm i momencie trzymającym 0,8 Nm, z 2 wyłącznikami krańcowymi oraz 1 wyłącznikiem pomocniczym (wg konfiguracji typu). Wytrzymała obudowa, bezobsługowa przekładnia z rozsprzęgleniem oraz regulowane krzywki (co 1°) ułatwiają integrację z przepustnicami i automatyką palników olejowych i gazowych.
