SQN31.411A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 30s, 3,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

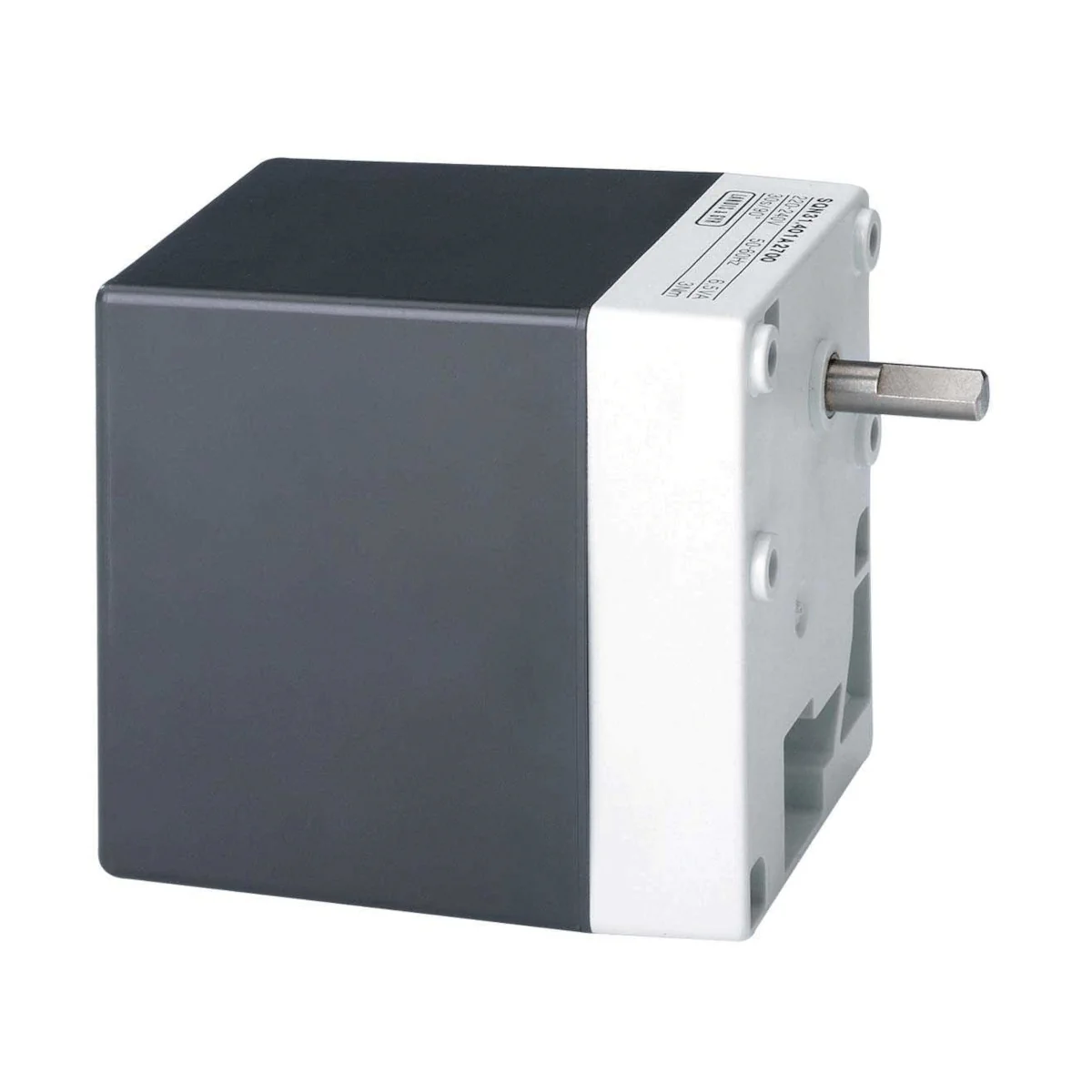

SQN31.411A2700 to elektromotoryczny siłownik (aktuator) Siemens z serii SQN3..., przeznaczony do napędu przepustnic powietrza i gazu oraz do obciążeniowej regulacji ilości paliwa i powietrza spalania w palnikach olejowych lub gazowych małej i średniej mocy. Model ten pracuje z kierunkiem obrotu zgodnym z ruchem wskazówek zegara (seria SQN31...) i oferuje czas biegu 30 s / 90° (przy 50 Hz) oraz moment roboczy maks. 3 Nm.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN31.411A2700
• Seria: SQN3...
• Zastosowanie: napęd przepustnic powietrza/gazu i sterowanie obciążeniowe w palnikach olejowych i gazowych małej/średniej mocy
• Napięcie zasilania: AC 220…240 V (−15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Kierunek obrotu: zgodnie z ruchem wskazówek zegara (SQN31...)
• Czas biegu (dla 90° przy 50 Hz): 30 s (przy 60 Hz ok. 20% krócej)
• Moment roboczy (maks.): 3 Nm
• Moment trzymający: 3 Nm
• Maks. kąt nastawy: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 2 wyłączniki pomocnicze
• Przekaźnik (wbudowany): 1
• Pozycjonowanie i nastawy: krzywki nastawne, regulacja w krokach co 1°, wewnętrzna i zewnętrzna sygnalizacja położenia
• Przekładnia: bezobsługowa, z możliwością rozsprzęglenia
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących)

Zastosowanie

SQN31.411A2700 jest przeznaczony do napędu przepustnic w układach spalania oraz do regulacji ilości paliwa i powietrza spalania. Może współpracować m.in.:

• z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatyką palnikową (np. LOA..., LMO..., LMG..., LFL...),
• z układami sterowania 1- lub 2-przewodowego oraz z regulatorami 3-punktowymi.

Konstrukcja i działanie

• Obudowa: z tworzywa odpornego na uderzenia i wysoką temperaturę (korpus przekładni jasnoszary, pokrywa ciemnoszara).
• Silnik: synchroniczny, rewersyjny, zabezpieczony przed zablokowaniem.
• Mechanizm: silnik napędza wał napędowy oraz wał krzywek poprzez przekładnię.
• Krzywki: uruchamiają wyłączniki krańcowe i pomocnicze; punkty przełączania nastawia się krzywkami w ich zakresie pracy.
• Rozsprzęglenie: wał można rozsprzęglić od przekładni i silnika ręcznie poprzez naciśnięcie trzpienia sprzęgła „K”; ponowne sprzęglenie następuje automatycznie.
• Wskazanie położenia: skala wewnętrzna (od strony przekładni) oraz skala zewnętrzna w okienku podglądu.

Wyłączniki i obciążalność styków

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 2
• Napięcie przełączania: AC 24…250 V
• Regulacja krzywek: co 1°
• Dopuszczalne obciążenia zacisków (cosφ = 0,9):
  • Prąd szczytowy: maks. 14 A / maks. 7 A
  • Prąd pracy: 2 A / 1 A

Podłączenie elektryczne

• Zaciski: śrubowe, dla przewodów o przekroju 0,5…2,5 mm² (końcówki tulejkowe dopasowane do średnicy żyły linkowej).
• Dławiki / wejścia kablowe: uchwyt pod 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej).
• Odciążenie przewodu: do wykonania przez użytkownika (warunek spełnienia IP40).
• Uwaga montażowa: dławiki Pg są dołączone do dostawy.

Dane techniczne

• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Pobór mocy: 6,5 VA
• Zabezpieczenie (bezpiecznik zewnętrzny): 6,3 AT (po stronie instalacji)
• Maks. kąt: 160°
• Czas biegu (90° / 50 Hz): 30 s
• Moment roboczy (maks.): 3 Nm
• Moment trzymający: 3 Nm
• Stopień ochrony: IP40 (przy odpowiednich przepustach kablowych i śrubach mocujących)
• Klasa ochronności: I (VDE 0631)
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Masa (średnio): ok. 800 g
• Długość obudowy: 110 mm

Warunki środowiskowe

• Praca / transport / magazynowanie: −20…+60°C
• Wilgotność: < 95% r.h.
• Wymaganie: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Podsumowanie

Siemens SQN31.411A2700 to solidny, bezobsługowy siłownik elektromotoryczny do przepustnic palnikowych, z zasilaniem AC 220…240 V, obrotem zgodnym z ruchem wskazówek zegara, czasem biegu 30 s / 90° i momentem do 3 Nm. Dzięki nastawnym krzywkom (co 1°), 2 wyłącznikom krańcowym oraz 2 wyłącznikom pomocniczym zapewnia precyzyjne ustawienie punktów przełączania w aplikacjach spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania przez producentów OEM integrujących siłownik z własnym urządzeniem lub instalacją.
• Posiada oznaczenie CE; zgodność zadeklarowano względem dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE.
• Spełnia wymagania norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Posiada oznaczenie EAC.
• Nie ingerować w siłownik ani nie dokonywać jego modyfikacji.
• Wszelkie czynności związane z montażem, instalacją, okablowaniem i serwisem muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez właściwe zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania.
• Upadek lub uderzenie może pogorszyć funkcje bezpieczeństwa urządzenia. Siłownika, który uległ upadkowi lub silnemu wstrząsowi, nie wolno uruchamiać, nawet jeśli nie ma widocznych uszkodzeń.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Model SQN31.411A2700 jest siłownikiem elektrycznym zasilanym napięciem AC 220...240 V, 50...60 Hz. Zewnętrzny bezpiecznik pierwotny 6,3 AT musi zostać zapewniony przez użytkownika/instalatora.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących zgodnie z dokumentacją producenta.
• Urządzenie należy użytkować wyłącznie w warunkach, w których nie występują: kondensacja, oblodzenie ani wnikanie wody do wnętrza urządzenia.
• Urządzenie zawiera komponenty elektryczne i elektroniczne i nie może być wyrzucane razem z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnie obowiązującymi przepisami.

Pliki do pobrania:
SQN31.411A2700 Karta katalogowa
