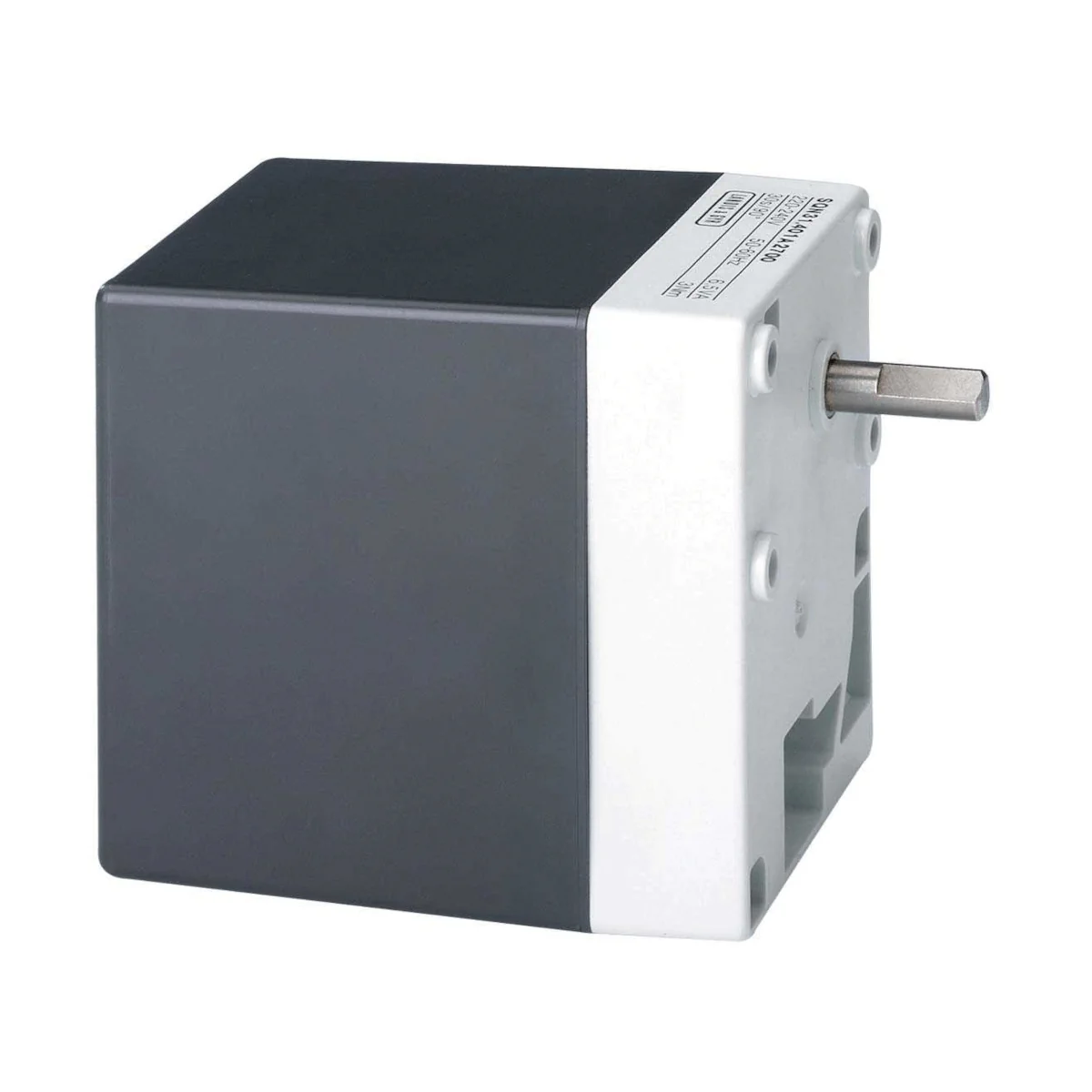

SQN30.111A2700 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, silnik rewersyjny, czas przebiegu 4,5s, 1,0Nm, do LFL.. LGK.. LAL.. LOK.. LME7..

SQN30.111A2700 to elektromotoryczny siłownik (nastawnik) przepustnic firmy Siemens, przeznaczony do napędu przepustnic gazu i powietrza oraz do obciążeniowej regulacji ilości paliwa i powietrza spalania w palnikach olejowych lub gazowych małej i średniej mocy. Wersja SQN30... pracuje z ruchem przeciwnym do ruchu wskazówek zegara (patrząc od strony wału napędowego, przy podaniu napięcia sterującego na wyłącznik krańcowy I) i oferuje czas przestawienia 4,5 s / 90° oraz moment roboczy do 1 Nm.

Najważniejsze cechy

• Producent: Siemens
• Model: SQN30.111A2700
• Seria / zastosowanie: siłownik do przepustnic powietrza i gazu oraz zaworów regulacyjnych w palnikach olejowych/gazowych małej i średniej mocy
• Kierunek obrotu: przeciwnie do ruchu wskazówek zegara (SQN30...)
• Czas przestawienia (50 Hz): 4,5 s / 90° (przy 60 Hz ok. 20% krócej)
• Maks. moment roboczy: 1 Nm
• Moment trzymający: 0,8 Nm
• Maks. kąt przestawienia: 160°
• Wyłączniki: 2 wyłączniki krańcowe + 2 wyłączniki pomocnicze (nastawiane krzywkami)
• Przekaźnik: 1 szt.
• Obudowa: tworzywo sztuczne odporne na uderzenia i temperaturę (przekładnia jasnoszara, pokrywa ciemnoszara)
• Przekładnia: bezobsługowa, z możliwością rozsprzęglenia
• Wskazanie położenia: wewnętrzne i zewnętrzne (przez okno podglądu)

Zastosowanie

SQN30.111A2700 jest przeznaczony do sterowania elementami wykonawczymi w układach palnikowych, m.in.:

• napęd przepustnic gazu i powietrza w palnikach olejowych i gazowych małej i średniej mocy,
• regulacja zależna od obciążenia ilości paliwa i powietrza spalania.

Może pracować m.in.:

• w połączeniu z regulatorami P-PI lub PID (np. RWF...),
• bezpośrednio z automatyką palnikową (np. LOA..., LMO..., LMG..., LFL...),
• z układami sterowania 1- lub 2-przewodowego oraz z regulatorami 3-pozycyjnymi.

Konstrukcja i regulacja

• Silnik: rewersyjny, synchroniczny, odporny na zablokowanie
• Rozsprzęglenie napędu: wał można odłączyć od przekładni i silnika przez ręczną obsługę pinu sprzęgła „K”; dostępne automatyczne ponowne zazębienie
• Nastawa punktów przełączania: krzywki nastawne; skale przy krzywkach pokazują kąt punktu przełączania
• Dokładność nastawy krzywek: regulacja w krokach co 1°
• Wskazanie położenia: skala wewnętrzna (od strony przekładni) oraz skala zewnętrzna w oknie podglądu

Wyłączniki i parametry styków

• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych (dla SQN30.111A2700): 2
• Sposób zadziałania: przez wał krzywkowy (krzywki kodowane kolorami)
• Napięcie przełączania: AC 24…250 V
• Dopuszczalne obciążenie zacisków (cosφ = 0,9):
  • prąd szczytowy: maks. 14 A (załączanie pod obciążeniem, wyłączanie bez obciążenia) oraz maks. 7 A (załączanie i wyłączanie pod obciążeniem)
  • prąd roboczy: 2 A (załączanie pod obciążeniem, wyłączanie bez obciążenia) oraz 1 A (załączanie i wyłączanie pod obciążeniem)

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 220…240 V (−15% / +10%), 50…60 Hz (±6%)
• Zabezpieczenie (zewnętrzne): bezpiecznik 6,3 AT (po stronie użytkownika)
• Pobór mocy: 6,5 VA
• Zaciski przyłączeniowe: śrubowe, dla przewodów 0,5…2,5 mm²
• Wprowadzenie przewodu: uchwyt dławików gwintowanych dla 1 × Pg9 oraz 1 × Pg11 (bez nakrętki kontrującej)
• Dławiki Pg: dołączone do dostawy; odciążenie przewodu należy wykonać po stronie użytkownika
• Klasa bezpieczeństwa: I (wg VDE 0631)

Dane techniczne (SQN30.111A2700)

• Typ silnika: synchroniczny
• Maks. kąt przestawienia: 160°
• Czas przestawienia (50 Hz): 4,5 s / 90°
• Maks. moment roboczy: 1 Nm
• Moment trzymający: 0,8 Nm
• Stopień ochrony: IP40 (przy zastosowaniu odpowiednich wprowadzeń kablowych i śrub mocujących)
• Trwałość: typowo 250 000 cykli (ZAMKNIĘTE → OTWARTE → ZAMKNIĘTE) przy określonym momencie
• Masa: ok. 800 g
• Długość obudowy (dla tego typu): 110 mm

Warunki środowiskowe

• Temperatura (magazynowanie / transport / praca): −20…+60 °C
• Wilgotność: < 95% r.h.
• Wymaganie: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Podsumowanie

Siemens SQN30.111A2700 to szybki siłownik synchroniczny do zastosowań palnikowych, oferujący 4,5 s / 90°, 1 Nm momentu roboczego i 0,8 Nm momentu trzymającego. Dzięki 2 wyłącznikom krańcowym, 2 wyłącznikom pomocniczym oraz regulacji punktów przełączania krzywkami w krokach 1° ułatwia precyzyjne ustawienie pozycji roboczych przepustnicy w układach sterowania palnikami olejowymi i gazowymi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej EMC 2014/30/UE.
• Produkt posiada oznaczenie zgodności EAC.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem, jako siłownik elektromotoryczny do przepustnic powietrza i zaworów sterujących palników olejowych lub gazowych małej i średniej mocy.
• Nie ingerować w urządzenie ani go nie modyfikować.
• Wszelkie czynności montażowe, instalacyjne, podłączeniowe i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego poprzez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić, czy okablowanie zostało wykonane prawidłowo i jest w należytym stanie.
• Upadek lub uderzenie może pogorszyć działanie funkcji bezpieczeństwa. Urządzenia, które spadły lub zostały uderzone, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Podczas montażu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa.
• Model SQN30.111A2700 jest urządzeniem zasilanym napięciem sieciowym AC 220...240 V, 50...60 Hz. Podłączenie należy wykonać zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Wymagane jest zastosowanie zewnętrznego bezpiecznika pierwotnego 6,3 AT; za jego instalację odpowiada użytkownik lub instalator.
• Stopień ochrony IP40 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych i śrub mocujących. Odciążenie przewodów należy wykonać po stronie użytkownika.
• Do podłączenia należy stosować zaciski śrubowe dla przewodów o przekroju 0,5 do 2,5 mm² oraz tulejki dopasowane do średnicy przewodu linkowego.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie należy eksploatować, transportować i przechowywać wyłącznie w zakresie temperatur od -20 °C do +60 °C oraz przy wilgotności poniżej 95% r.h., zgodnie z dokumentacją producenta.
• Urządzenie zawiera elementy elektryczne i elektroniczne i nie może być wyrzucane razem z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnie obowiązującymi przepisami.
