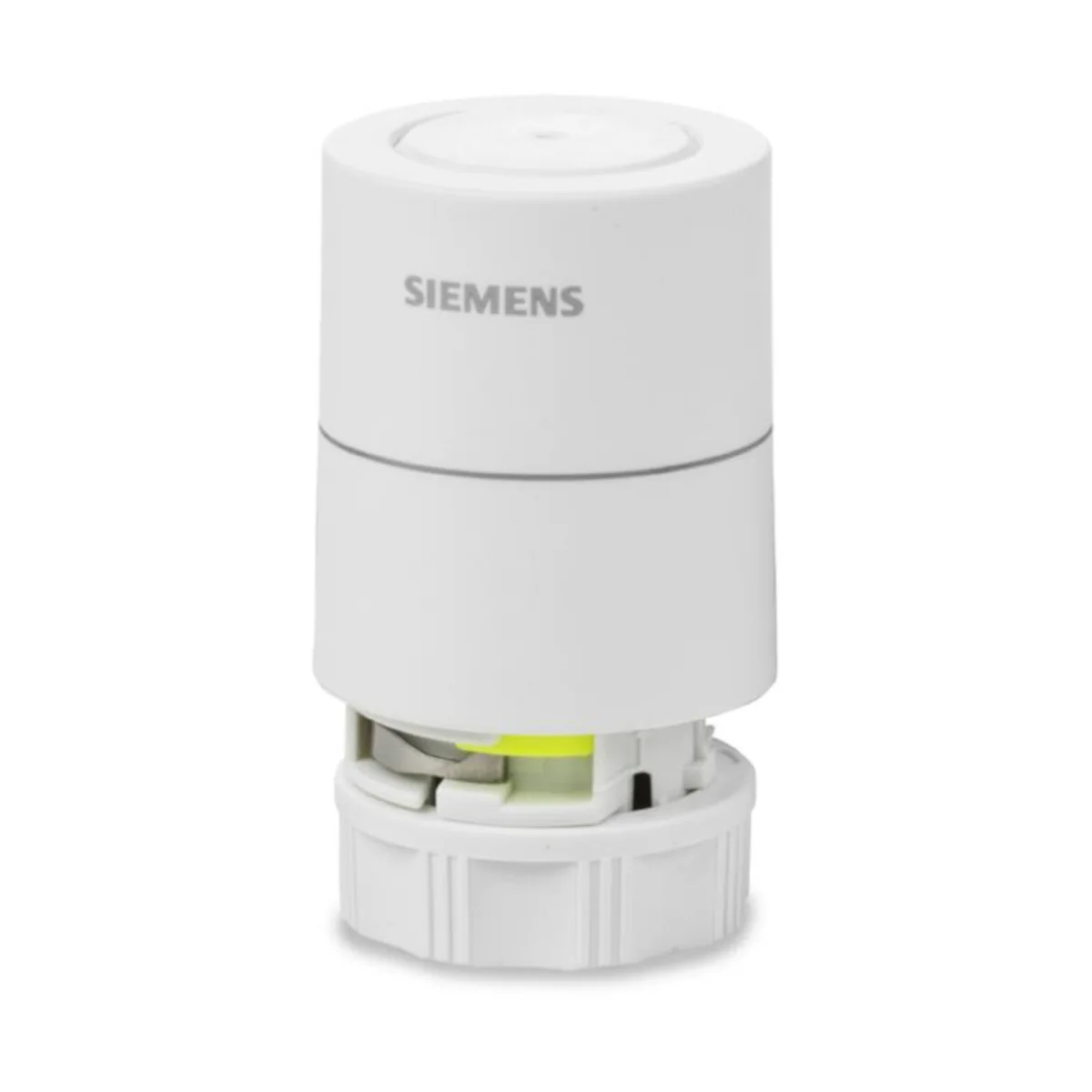

STA121 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NC, kabel 1m

STA121 to elektrotermiczny siłownik ACVATIX™ (wersja NC – normally closed) o sile pozycjonowania 110 N, zasilany AC/DC 24 V, przeznaczony do sterowania zaworami grzejnikowymi, małymi zaworami, zaworami strefowymi oraz PICV w instalacjach HVAC w pomieszczeniach. Siłownik wykorzystuje element rozszerzalności cieplnej, pracuje cicho, jest bezobsługowy i umożliwia bezpośredni montaż na gwincie M30x1,5. Wariant STA121 jest dostarczany z przewodem przyłączeniowym 1 m.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121
• Nr katalogowy (Stock no.): S55174-A177
• Typ: siłownik elektrotermiczny do zaworów (ACVATIX™)
• Pozycja bez napięcia: NC (zawór w stanie beznapięciowym zamknięty)
• Napięcie zasilania: AC/DC 24 V ±20% (50/60 Hz dla AC)
• Siła pozycjonowania: 110 N
• Czas przestawienia: 270 s
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: 1 m, 2 × 0,75 mm²
• Funkcja First-Open: ułatwia montaż (aktywna w stanie dostawy)

Zastosowanie

STA121 jest przeznaczony do pracy w pomieszczeniach oraz do współpracy z zaworami Siemens, m.in.:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Małe zawory: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• MiniCombiValves (MCV): VPD.., VPE.., VPU..

Montaż bezpośredni (gwint M30x1,5) jest możliwy również na wybranych zaworach innych producentów: Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop. Dla niektórych zaworów firm trzecich dostępne są adaptery.

Funkcje i działanie

Zasada pracy (elektrotermiczna)

• Po podaniu sygnału sterującego nagrzewa się element grzejny, a medium stałe w elemencie rozszerzalności cieplnej zwiększa objętość i przenosi skok bezpośrednio na zawór.
• Przy „zimnym starcie” (temperatura otoczenia) zawór zaczyna się otwierać po ok. 1,5 min wstępnego nagrzewania.
• Maksymalny skok osiągany jest po kolejnych ok. 3 min (dla wersji AC/DC 24 V).
• Po zaniku zasilania element stygnie, a zawór zamykany jest przez sprężynę siłownika.

Logika NC (Normally Closed)

• Bez napięcia: zawór jest zamknięty.
• Po podaniu napięcia: trzpień siłownika cofa się, a zawór otwiera się.

First-Open (ułatwiony montaż)

• Wersja NC posiada funkcję First-Open, aktywną w stanie dostawy – umożliwia montaż siłownika na zaworze przy użyciu niewielkiej siły oraz płukanie instalacji przed uruchomieniem.
• Funkcja First-Open jest dezaktywowana podczas pierwszego uruchomienia i siłownik pracuje następnie zgodnie z przeznaczeniem (otwieranie/zamykanie).

Wskaźnik położenia

• Ruch i aktualne położenie trzpienia wskazuje żółty wskaźnik skoku.
• Widoczna żółta część oznacza, że trzpień jest wysunięty, a zawór NC jest zamknięty.

Podłączenie elektryczne

• Zasilanie: AC/DC 24 V
• Przewód: 2-żyłowy, 2 × 0,75 mm², długość 1 m
• Oznaczenia żył wg schematu: BN (brązowy), BU (niebieski)

Dane techniczne

• Napięcie zasilania: AC/DC 24 V ±20%
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Moc przy załączeniu (24 V): 5 W / 5 VA
• Znamionowe napięcie udarowe (24 V): 1500 V
• Czas przestawienia: 270 s
• Siła pozycjonowania: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (praca): <85% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…70°C
• Stopień ochrony: IP54
• Klasa ochronności (24 V): III (wg IEC 60730-1)
• Wymiary: ∅1 39 mm, ∅2 40,5 mm, wysokość H1 (NC) 68 mm
• Masa: 0,10 kg
• Gwint montażowy: M30x1,5

Montaż

• Siłownik może być instalowany w dowolnej pozycji (zachowany stopień ochrony IP54).
• Przed montażem należy odłączyć zasilanie.
• Nie stosować narzędzi (np. kluczy do rur) – siłownik mocuje się ręcznie, dokręcając nakrętkę/kołnierz montażowy.
• W razie potrzeby należy zastosować adapter wymiaru zamknięcia (adaptery są przewidziane w komplecie dla tej serii).

Podsumowanie

Siemens STA121 to trwały, cichy i bezobsługowy siłownik elektrotermiczny NC na AC/DC 24 V, przeznaczony do szerokiej gamy zaworów (grzejnikowych, małych, strefowych oraz PICV). Oferuje 110 N siły pozycjonowania, czas przestawienia 270 s, montaż na M30x1,5, obudowę IP54 oraz praktyczną funkcję First-Open ułatwiającą montaż i uruchomienie instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz dyrektywy RoHS 2011/65/UE.
• Urządzenie elektryczne niskonapięciowe, model STA121, zasilanie AC/DC 24 V. Do zasilania należy stosować transformator lub zasilacz spełniający wymagania bezpiecznego bardzo niskiego napięcia SELV zgodnie z IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• W celu ochrony urządzenia należy stosować zewnętrzny bezpiecznik.
• Przed montażem lub demontażem należy odłączyć urządzenie od zasilania. Nieprzestrzeganie tej zasady grozi porażeniem prądem elektrycznym.
• Nie używać urządzenia z uszkodzonym lub wadliwym kablem.
• Nie mocować ani nie prowadzić przewodu przy ciepłych lub gorących rurach.
• Nie montować urządzenia na gorących rurach. Podczas demontażu urządzenie i/lub rury mogą być nadal gorące; przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Montaż i demontaż należy wykonywać zgodnie z instrukcją producenta. Do dokręcania siłownika na zaworze nie używać kluczy do rur, kluczy płaskich ani innych narzędzi; nakrętkę należy dokręcać ręcznie.
• Urządzenie przeznaczone jest do stosowania wyłącznie w pomieszczeniach wewnętrznych.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…50 °C, wilgotność względna poniżej 85% bez kondensacji.
• Stopień ochrony obudowy IP54 jest zachowany przy montażu zgodnym z dokumentacją producenta.
• Model STA121 jest wersją NC (normally closed) – bez zasilania zawór pozostaje zamknięty.
• Wersja STA121 posiada funkcję First-Open w stanie dostawy. Przy demontażu wariantu NC należy ponownie aktywować funkcję First-Open zgodnie z instrukcją producenta.
• Urządzenie jest bezobsługowe; nie wymaga konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz właściwych regulacji dotyczących montażu i eksploatacji. Nieprzestrzeganie może prowadzić do obrażeń ciała lub szkód materialnych.
