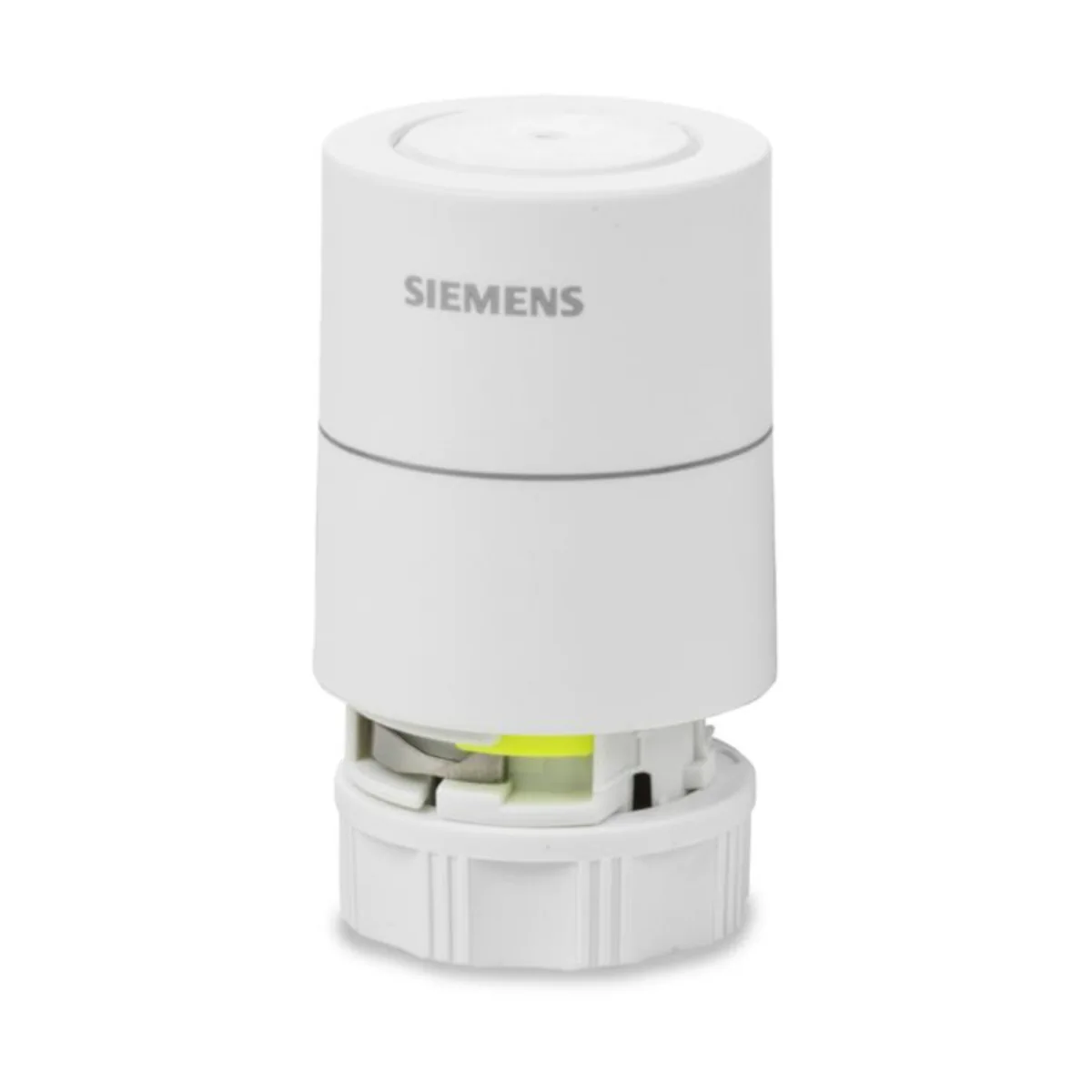

STA121.L20 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NC, kabel 2m

STA121.L20 to siłownik elektrotermiczny Siemens ACVATIX™ (wariant NC – normalnie zamknięty), przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach HVAC. Siłownik zasilany jest napięciem AC/DC 24 V i rozwija siłę znamionową 110 N. Wersja .L20 wyposażona jest w kabel przyłączeniowy 2 m i umożliwia bezpośredni montaż na zaworach z gwintem M30x1,5. Dzięki klasie szczelności IP54, cichej pracy oraz funkcji First-Open (ułatwiającej montaż), jest to trwałe i bezobsługowe rozwiązanie do automatycznej regulacji przepływu.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.L20
• Nr magazynowy: S55174-A181
• Typ: siłownik elektrotermiczny (element termo rozszerzalny), bezobsługowy
• Pozycja bez zasilania: NC – zawór zamknięty (po zamontowaniu siłownika)
• Napięcie zasilające: AC/DC 24 V ±20% (50…60 Hz dla wersji AC)
• Siła znamionowa: 110 N
• Czas przebiegu: 270 s
• Kabel połączeniowy: 2 m, 2 x 0,75 mm²
• Montaż: bezpośrednio na zaworach z gwintem M30x1,5
• Skok nominalny: max. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Stopień ochrony obudowy: IP54
• Funkcja First-Open: ułatwia montaż (fabrycznie aktywna dla NC)
• Wskaźnik położenia: żółty wskaźnik skoku

Zastosowanie

STA121.L20 jest przeznaczony do stosowania wewnątrz pomieszczeń i współpracy m.in. z zaworami Siemens:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Możliwy jest także montaż na zaworach innych producentów:

• Montaż bezpośredni (M30x1,5): Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop
• Montaż z adapterem: zgodnie z dostępnymi akcesoriami

Funkcje i działanie

Elektrotermiczna praca siłownika

• Siłownik pracuje bezgłośnie i nie wymaga konserwacji.
• Po doprowadzeniu sygnału sterującego wzrasta temperatura elementu grzejnego, co powoduje rozszerzenie medium rozszerzalnego i przeniesienie skoku na zawór.
• Przy uruchomieniu z „zimnego startu” (temperatura pokojowa) zawór zaczyna się otwierać po ok. 1,5 min, a skok maksymalny osiąga po kolejnych ok. 3 min (dla AC/DC 24 V).
• Po wyłączeniu zasilania element stygnie, a sprężyna zaworu zamyka zawór.

Logika działania NC (normalnie zamknięty)

• Bez zasilania: zawór (z zamontowanym siłownikiem) jest zamknięty.
• Po podaniu napięcia: trzpień siłownika cofa się, a zawór otwiera się.

Funkcja First-Open

• Warianty NC posiadają funkcję First-Open (Otwarte fabrycznie), aktywowaną fabrycznie.
• Funkcja ułatwia montaż siłownika niewielką siłą oraz umożliwia pozostawienie zaworów otwartych podczas płukania instalacji przed uruchomieniem.
• Funkcja zostaje dezaktywowana przy pierwszym uruchomieniu, a następnie siłownik pracuje zgodnie z sygnałem sterującym.

Sterowanie impulsowe (PDM/TPI)

• Niektóre regulatory sterują siłownikiem sygnałami PDM/TPI, co może wydłużyć czas reakcji.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40°C.

Wskaźnik położenia

• Ruch i rzeczywista pozycja trzpienia siłownika wskazuje żółty wskaźnik skoku.
• Żółty element informuje: trzpień siłownika jest wysunięty.

Podłączenie elektryczne i okablowanie

• Zasilanie/sterowanie: AC/DC 24 V
• Przewody: 2-żyłowe
• Kolory żył: BU – niebieski, BN – brązowy
• Przekrój przewodu: 2 x 0,75 mm²
• Długość kabla (wersja .L20): 2 m

Dane techniczne

• Napięcie zasilające: AC/DC 24 V ±20% (50…60 Hz dla wersji AC)
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Switch-on power (24 V~/=): 5 W / 5 VA
• Znamionowa odporność na impuls napięciowy: 1500 V
• Czas przebiegu: 270 s
• Siła znamionowa: 110 N
• Skok nominalny: max. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100°C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa (AC/DC 24 V): III (wg IEC 60730-1)
• Stopień zanieczyszczenia: klasa II
• Warunki pracy: 0…50°C, wilgotność <85% r.h. (bez kondensacji)
• Transport/składowanie: -25…70°C, wilgotność <85% r.h. (bez kondensacji)
• Gwint montażowy: M30x1,5
• Wymiary (wariant NC): Ø1 39 mm, Ø2 40,5 mm, wysokość 68 mm
• Masa: 0,10 kg

Montaż

• Siłownik można montować w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem należy odłączyć napięcie zasilające siłownik.
• Nie używać narzędzi (np. kluczy do rur lub nakrętek).
• Zdjąć osłonę ochronną z korpusu zaworu.
• Umieścić siłownik na zaworze i ręcznie dokręcić pierścień.
• Po zakończonym montażu podłączyć napięcie zasilające.

Podsumowanie

Siemens STA121.L20 to elektrotermiczny siłownik AC/DC 24 V o sile 110 N, przeznaczony do automatycznego otwierania i zamykania zaworów (wariant NC) w aplikacjach grzejnikowych, strefowych oraz PICV. Kabel 2 m, montaż M30x1,5, IP54, bezobsługowa konstrukcja oraz funkcja First-Open sprawiają, że jest to praktyczne rozwiązanie do niezawodnej regulacji przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt spełnia wymagania dyrektyw: niskonapięciowej 2014/35/UE, EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Urządzenie przeznaczone wyłącznie do stosowania wewnątrz pomieszczeń.
• Siłownik elektrotermiczny niskonapięciowy STA121.L20 jest przeznaczony do zasilania AC/DC 24 V. Należy stosować wyłącznie zasilanie zgodne z dokumentacją producenta.
• W przypadku wersji 24 V należy stosować transformator lub zasilacz spełniający wymagania niskich napięć według IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Przed montażem, demontażem lub innymi pracami przy urządzeniu należy odłączyć je od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych lub gorących rurach.
• Podczas demontażu urządzenie i/lub rury mogą być gorące; przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Siłownik należy osadzić na zaworze i dokręcić ręcznie; nie używać narzędzi takich jak klucze do rur lub nakrętek.
• Produkt należy montować wyłącznie na kompatybilnych zaworach z gwintem M30x1,5 mm lub z odpowiednim adapterem przewidzianym przez producenta.
• Stopień ochrony obudowy IP54 jest gwarantowany przy prawidłowym montażu zgodnym z dokumentacją producenta.
• Urządzenie pracuje w zakresie temperatury otoczenia 0…50°C oraz przy wilgotności względnej poniżej 85% bez kondensacji.
• Urządzenie jest bezobsługowe i nie wymaga konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
