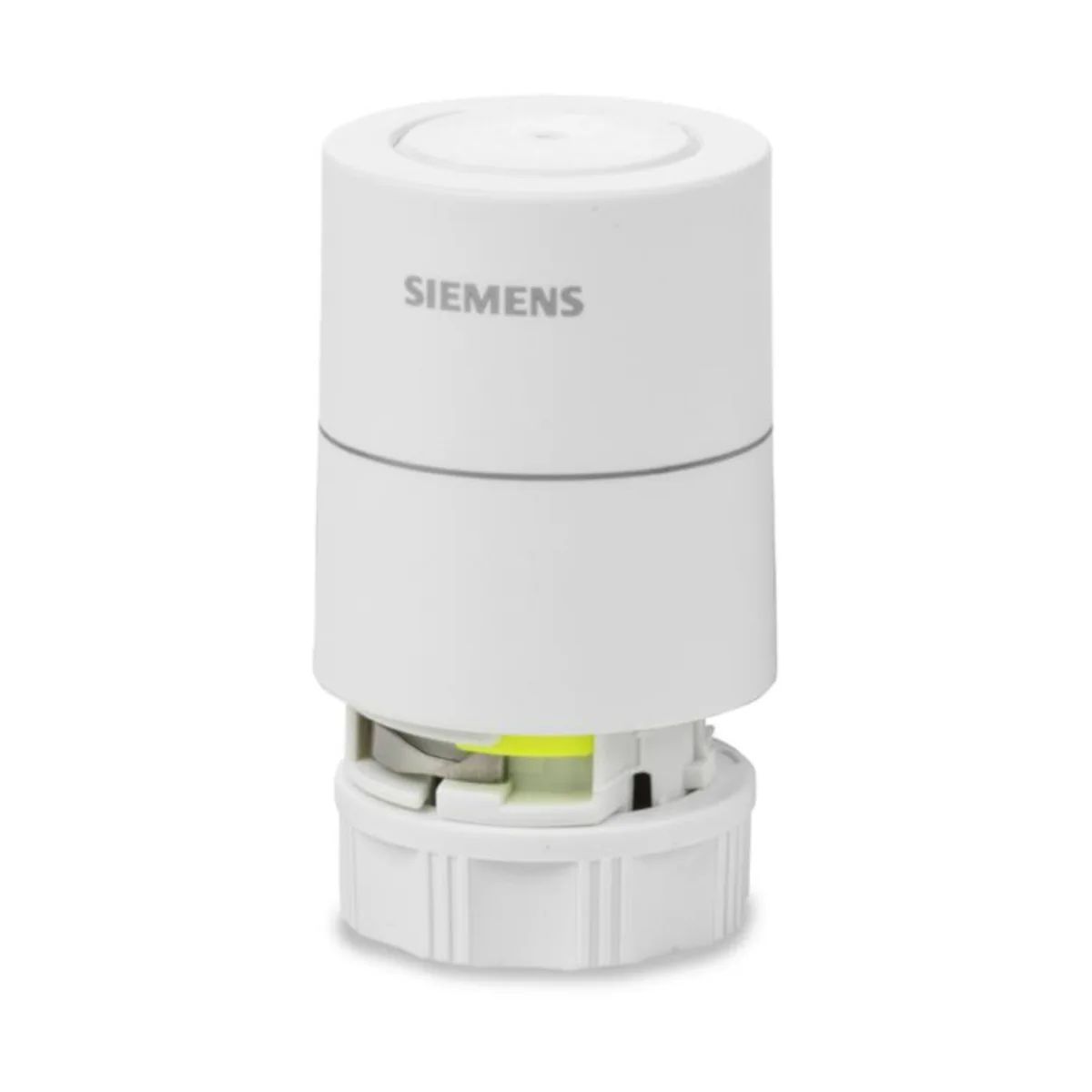

STA121.L20H Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NC, kabel 1m, bezhalogenowy

Siemens STA121.L20H to siłownik elektrotermiczny ACVATIX™ (wersja NC – normalnie zamknięta) przeznaczony do sterowania zaworami grzejnikowymi, zaworami strefowymi oraz zaworami PICV w instalacjach HVAC. Zasilanie AC/DC 24 V, siła znamionowa 110 N oraz bezhalogenowy kabel 2 m sprawiają, że jest to praktyczne i trwałe rozwiązanie do pracy w pomieszczeniach. Siłownik montuje się bezpośrednio na zaworach z gwintem M30x1.5, a obudowa o stopniu ochrony IP54 zapewnia odporność w typowych warunkach eksploatacji.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.L20H
• Typ: siłownik elektrotermiczny (element termo‑rozszerzalny)
• Pozycja bez zasilania: NC (zawór zamknięty)
• Zasilanie: AC/DC 24 V ±20% (50…60 Hz w wersji AC)
• Siła znamionowa: 110 N
• Czas przebiegu: 270 s
• Kabel: 2 m, bezhalogenowy
• Przekrój przewodu: 2 × 0,75 mm²
• Montaż: bezpośrednio na zaworach z gwintem M30x1.5
• Wymiar zamknięcia (NC): 10,8 mm
• Skok nominalny: maks. 4,5 mm
• Stopień ochrony obudowy: IP54
• Funkcja First‑Open: ułatwia montaż i umożliwia pozostawienie zaworu otwartego podczas płukania instalacji
• Konstrukcja: trwała, urządzenie bezobsługowe, praca bezgłośna

Zastosowanie

Siłownik STA121.L20H jest przeznaczony do stosowania wewnątrz pomieszczeń. Może współpracować z zaworami firmy Siemens, w tym:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Możliwy jest również montaż na zaworach innych producentów:

• Montaż bezpośredni (M30x1.5): Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop
• Montaż z adapterem: dostępne adaptery dla wybranych producentów (patrz sekcja „Akcesoria”)

Funkcje i działanie

Zasada pracy (elektrotermiczna)

• Po podaniu sygnału sterującego element grzejny podnosi temperaturę medium rozszerzalnego, które przenosi skok bezpośrednio na zawór.
• Przy starcie z temperatury pokojowej zawór zaczyna się otwierać po ok. 1,5 min, a skok maksymalny osiąga po kolejnych ok. 3 min (dla wersji AC/DC 24 V).
• Po odłączeniu zasilania element stygnie, a sprężyna zamyka zawór.

Logika działania NC (STA..21..)

• Bez zasilania: zawór jest zamknięty.
• Po podaniu napięcia: trzpień siłownika cofa się, a zawór otwiera się.

Funkcja First‑Open (tylko dla NC)

• Funkcja First‑Open jest aktywowana fabrycznie dla łatwiejszego montażu (bez użycia dużej siły) oraz w celu pozostawienia zaworów otwartych podczas płukania instalacji.
• Podczas pierwszego uruchomienia siłownika funkcja First‑Open jest dezaktywowana, a siłownik zaczyna pracować zgodnie z sygnałem sterującym.

Wskaźnik położenia

Ruch i rzeczywista pozycja trzpienia są wskazywane przez żółty wskaźnik skoku.

• Żółty element informuje: trzpień siłownika jest wysunięty.

Sterowanie PDM/TPI

• W przypadku sterowania siłownika sygnałami PDM/TPI czas reakcji może się wydłużyć.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być niższa niż 40°C.

Podłączenie elektryczne

• Przewody: 2‑żyłowe, 2 × 0,75 mm²
• Oznaczenia przewodów (schemat wewnętrzny): BU = niebieski, BN = brązowy

Dane techniczne (STA121.L20H)

• Napięcie zasilające: AC/DC 24 V ±20%
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Moc załączeniowa (24 V~ /=): 5 W / 5 VA
• Znamionowa odporność na impuls napięciowy (24 V): 1500 V
• Czas przebiegu: 270 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100°C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa (AC/DC 24 V): III (wg IEC 60730‑1)
• Warunki pracy: 0…50°C; wilgotność < 85% r.h. (bez kondensacji)
• Transport i składowanie: -25…70°C; wilgotność < 85% r.h. (bez kondensacji)
• Gwint montażowy: M30x1.5
• Wymiary (STA..21..): ∅1 39 mm, ∅2 40,5 mm, H1 (NC) 68 mm, L > 32 mm
• Masa: 0,10 kg

Akcesoria (adaptery)

Do montażu na wybranych zaworach innych producentów dostępne są adaptery:

• AV52 (BPZ:AV52): Comap
• AV53 (BPZ:AV53): Danfoss RA‑N (RA2000)
• AV54 (BPZ:AV54): Danfoss RAVL
• AV56 (BPZ:AV56): Giacomini
• AV59 (BPZ:AV59): Vaillant

Montaż

• Przed montażem należy odłączyć napięcie zasilające.
• Siłownik można montować w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Montaż na zaworze: zdjąć osłonę z korpusu zaworu, w razie potrzeby zastosować adapter wymiaru zamknięcia, nałożyć siłownik i ręcznie dokręcić pierścień.
• Nie używać narzędzi (np. kluczy do rur lub nakrętek).

Podsumowanie

Siemens STA121.L20H to bezobsługowy, cichy siłownik elektrotermiczny NC z zasilaniem AC/DC 24 V, siłą 110 N i bezhalogenowym przewodem 2 m. Bezpośredni montaż na M30x1.5, obudowa IP54, funkcja First‑Open oraz czytelny wskaźnik położenia sprawiają, że jest to solidny wybór do sterowania zaworami w instalacjach grzewczych i strefowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Urządzenie elektryczne niskonapięciowe, model STA121.L20H, zasilanie AC/DC 24 V. Do zasilania należy stosować transformator lub zasilacz spełniający wymagania dla niskich napięć zgodnie z IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• Przed montażem, demontażem lub jakimikolwiek pracami przy urządzeniu należy odłączyć je od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Nie należy mocować kabli do ciepłych rur ani prowadzić ich w sposób narażający na kontakt z gorącymi powierzchniami.
• Podczas demontażu należy zachować ostrożność, ponieważ urządzenie i/lub rury mogą być gorące; przed pracami należy odczekać do ich ostygnięcia.
• Montaż siłownika należy wykonywać wyłącznie zgodnie z instrukcją producenta, ręcznie dokręcając pierścień montażowy. Nie używać narzędzi takich jak klucze do rur lub nakrętek.
• Urządzenie należy montować wyłącznie na kompatybilnych zaworach i z właściwym adapterem, zgodnie z dokumentacją producenta. Nieprawidłowy dobór zaworu lub adaptera może spowodować nieprawidłową pracę instalacji.
• Produkt posiada stopień ochrony obudowy IP54, pod warunkiem prawidłowego montażu zgodnie z dokumentacją producenta.
• Urządzenie pracuje w temperaturze otoczenia 0…50 °C, przy wilgotności poniżej 85% r.h. bez kondensacji. Do optymalnej regulacji PDM temperatura otoczenia siłownika musi być niższa niż 40 °C.
• Model STA121.L20H jest wersją NC (normalnie zamkniętą). Po zaniku zasilania zawór przechodzi do położenia zamkniętego zgodnie z charakterystyką siłownika i zaworu; należy to uwzględnić podczas projektowania i eksploatacji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyte urządzenie elektroniczne zgodnie z lokalnymi przepisami.
