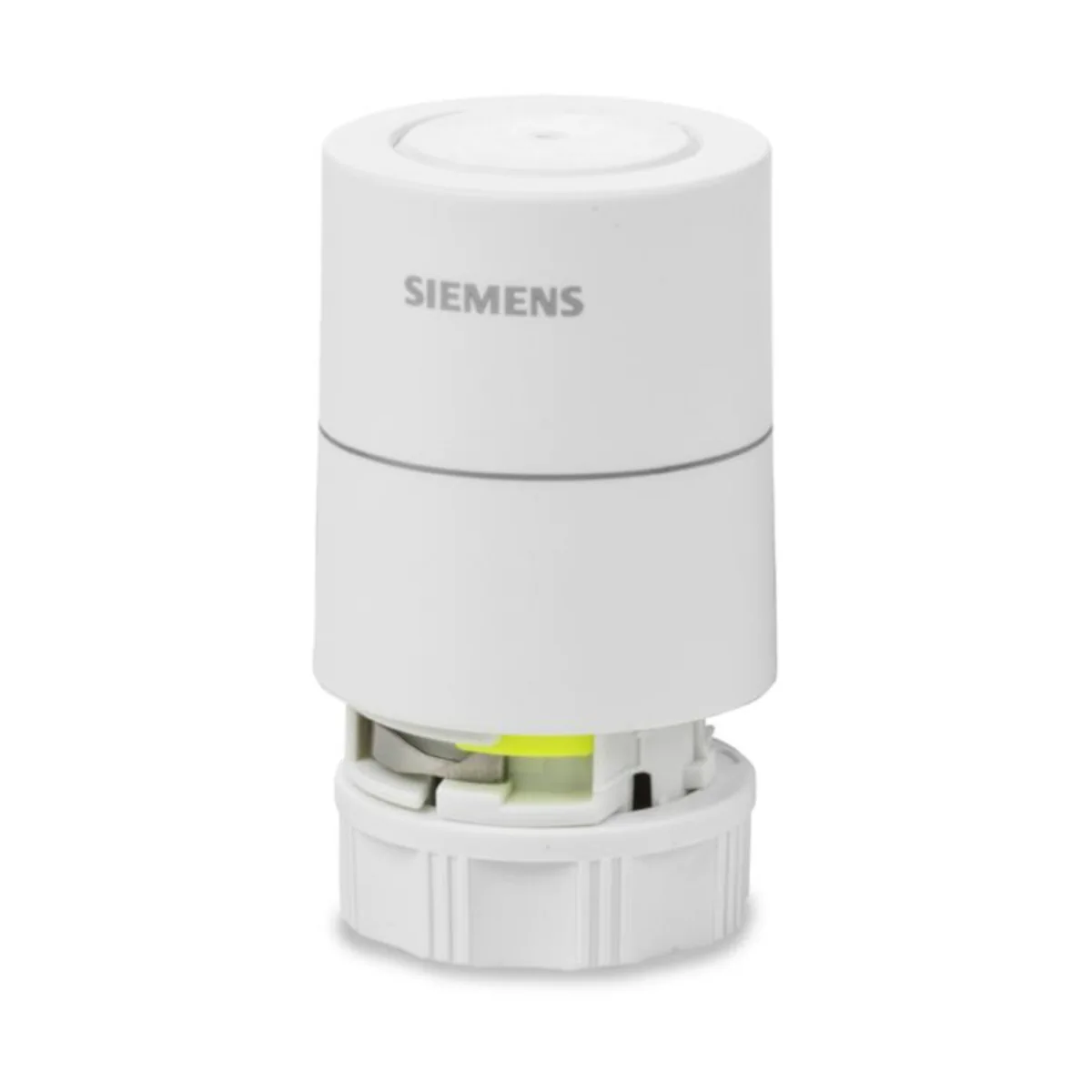

STA121.L50 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NC, kabel 5m

STA121.L50 to elektrotermiczny siłownik Siemens ACVATIX™ (seria STA..21..) w wykonaniu NC – normalnie zamknięty, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV. Siłownik jest zasilany napięciem AC/DC 24 V, wykorzystuje element termo‑rozszerzalny, pracuje bezgłośnie i jest urządzeniem bezobsługowym. Wersja L50 posiada przewód przyłączeniowy 5 m i umożliwia bezpośredni montaż na zaworach z gwintem M30x1.5.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.L50
• Nr magazynowy: S55174-A185
• Typ: siłownik elektrotermiczny (element termo‑rozszerzalny)
• Wersja działania: NC (normalnie zamknięty)
• Zasilanie: AC/DC 24 V ±20% (50/60 Hz dla AC)
• Siła znamionowa: 110 N
• Czas przebiegu: 270 s
• Skok nominalny: max. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Stopień ochrony obudowy: IP54
• Przewód: 5 m, 2 × 0,75 mm²
• Funkcja First‑Open: ułatwia montaż i pozostawienie zaworu otwartego podczas płukania instalacji
• Wskaźnik położenia: żółty wskaźnik skoku pokazujący ruch i pozycję trzpienia
• Zastosowanie: wewnątrz pomieszczeń
• Stopień zanieczyszczenia: klasa II

Zastosowanie

Siłownik STA121.L50 stosuje się do napędu zaworów w instalacjach grzewczych i HVAC. Przeznaczony jest do pracy z zaworami firmy Siemens:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Może być także montowany bezpośrednio (gwint M30x1.5) na zaworach innych producentów: Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop.

Funkcje i działanie

Zasada pracy (elektrotermiczna)

• Po podaniu sygnału sterującego element grzejny podgrzewa medium rozszerzalne, które przenosi skok bezpośrednio na zawór.
• Przy uruchomieniu z temperatury pokojowej zawór zaczyna się otwierać po około 1,5 min wstępnego podgrzania.
• Maksymalny skok osiągany jest po kolejnych około 3 min (dla wersji AC/DC 24 V).
• Po odłączeniu zasilania element stygnie, a sprężyna zamyka zawór.

Logika NC (normalnie zamknięty)

• Bez zasilania: zawór jest zamknięty (stan spoczynkowy po zamontowaniu siłownika).
• Po podaniu napięcia: trzpień siłownika cofa się, a zawór się otwiera.

Funkcja First‑Open (ułatwiony montaż)

• Fabrycznie aktywna dla wariantu NC – ułatwia montaż niewielką siłą oraz umożliwia pozostawienie zaworów otwartych podczas płukania instalacji.
• Funkcja jest dezaktywowana podczas pierwszego uruchomienia siłownika; następnie urządzenie pracuje zgodnie z sygnałem sterującym.

Regulacja impulsowa PDM/TPI

• Przy sterowaniu impulsowym czas reakcji może się wydłużyć.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40°C.

Podłączenie elektryczne i okablowanie

• Przewód przyłączeniowy: 5 m
• Przekrój żył: 2 × 0,75 mm²
• Kolory przewodów (schemat wewnętrzny): BU (niebieski), BN (brązowy)
• Uwagi montażowe: przed montażem/demontażem odłączyć zasilanie; nie używać urządzenia z uszkodzonym kablem.

Dane techniczne

• Napięcie zasilające: AC/DC 24 V ±20% (50/60 Hz dla AC)
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Moc załączeniowa (24 V~ / =): 5 W / 5 VA
• Znamionowa odporność na impuls napięciowy: 1500 V
• Czas przebiegu: 270 s
• Siła znamionowa: 110 N
• Skok nominalny: max. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100°C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: III (wg IEC 60730-1)
• Warunki pracy: 0…50°C; wilgotność < 85% r.h. (bez kondensacji)
• Transport i składowanie: -25…70°C; wilgotność < 85% r.h. (bez kondensacji)
• Gwint montażowy: M30x1.5
• Wymiary (STA..21..): ∅1 39 mm, ∅2 40,5 mm, H1 (NC) 68 mm, L > 32 mm
• Masa (STA..21..): 0,10 kg

Montaż

• Możliwy montaż w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Montaż bezpośredni na zaworze z gwintem M30x1.5.
• Nie używać narzędzi (np. kluczy do rur/nakrętek) – siłownik dokręca się ręcznie pierścieniem.
• W razie potrzeby należy zastosować adapter wymiaru zamknięcia odpowiedni do danego korpusu zaworu.

Podsumowanie

Siemens STA121.L50 to elektrotermiczny siłownik AC/DC 24 V w wersji NC, o sile 110 N, stopniu ochrony IP54 i przewodzie 5 m. Dzięki funkcji First‑Open montaż na zaworach z gwintem M30x1.5 jest szybki i wygodny, a bezgłośna praca i bezobsługowa konstrukcja sprawiają, że jest to praktyczne rozwiązanie do zaworów grzejnikowych, strefowych oraz PICV w instalacjach wewnętrznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie zgodne z dyrektywami: niskonapięciową 2014/35/UE, EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Montaż, podłączenie i demontaż wykonywać wyłącznie po odłączeniu urządzenia od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych rurach oraz nie dopuszczać do kontaktu przewodów z gorącymi elementami instalacji.
• Model STA121.L50 jest urządzeniem niskonapięciowym AC/DC 24 V. Do zasilania należy stosować transformator lub zasilacz spełniający wymagania niskich napięć zgodnie z IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Urządzenie należy montować zgodnie z instrukcją producenta, wyłącznie na kompatybilnych zaworach i z odpowiednim gwintem/adapterem przewidzianym przez producenta.
• Podczas montażu siłownik należy dokręcać ręcznie. Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Siłownik może być montowany w dowolnym położeniu, z zachowaniem warunków pracy określonych przez producenta. Stopień ochrony obudowy: IP54.
• Podczas demontażu urządzenie i/lub rury mogą być gorące. Przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Model STA121.L50 jest wersją NC (normalnie zamkniętą). Po zaniku zasilania zawór przechodzi do położenia zamkniętego zgodnie z charakterystyką układu.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia 0…50 °C, przy wilgotności względnej poniżej 85% bez kondensacji.
• Przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie zaleceń producenta może skutkować obrażeniami ciała lub uszkodzeniem mienia.
