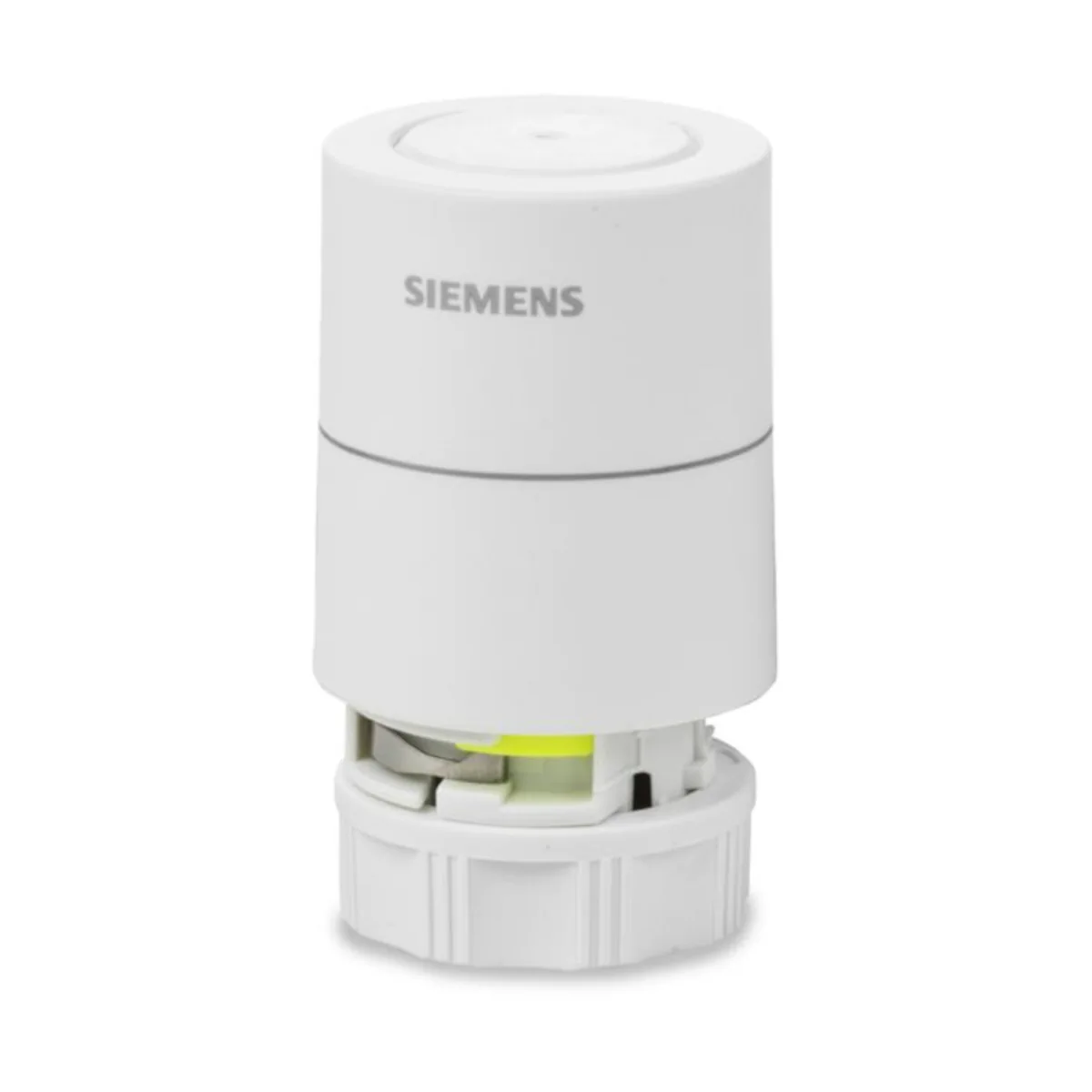

STA321 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NC, kabel 1m

STA321 to siłownik elektrotermiczny Siemens ACVATIX™ o sile znamionowej 110 N, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz PICV w instalacjach HVAC. Wersja NC (normalnie zamknięta) oznacza, że po zamontowaniu na zaworze układ pozostaje zamknięty bez zasilania, a po podaniu napięcia AC 230 V siłownik wykonuje skok i otwiera zawór. STA321 jest dostarczany z kablem 1 m i montowany bezpośrednio na zaworach z gwintem M30x1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321
• Typ: siłownik elektrotermiczny (element termo rozszerzalny), do sterowania On/Off
• Pozycja bez zasilania: NC (normalnie zamknięty) – zawór zamknięty bez zasilenia
• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Czas przebiegu: 210 s
• Wymiar zamknięcia (NC): 10,8 mm
• Stopień ochrony obudowy: IP54
• Funkcja First-Open: ułatwia montaż i umożliwia pozostawienie zaworów otwartych podczas płukania instalacji (dezaktywacja przy pierwszym uruchomieniu)
• Praca: bezgłośna, urządzenie bezobsługowe (nie wymaga konserwacji)
• Kabel połączeniowy: 1 m, 2 × 0,75 mm²
• Gwint montażowy: M30x1,5

Zastosowanie

Siłownik STA321 jest przeznaczony do pracy wewnątrz pomieszczeń i może być stosowany na zaworach firmy Siemens, m.in.:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Pasuje również do zaworów innych producentów z przyłączem M30x1,5 (montaż bezpośredni):

• Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop

Działanie i funkcje

Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie medium w elemencie termo rozszerzalnym i przeniesienie skoku bezpośrednio na zawór. Po wyłączeniu zasilania element stygnie, a sprężyna zaworu zamyka przepływ.

Charakterystyka ruchu (AC 230 V)

• Start na zimno: zawór zaczyna się otwierać po ok. 1,5 min wstępnego podgrzania.
• Osiągnięcie skoku maksymalnego: po kolejnych ok. 2 min (dla AC 230 V).
• Wskaźnik położenia: żółty wskaźnik skoku pokazuje ruch i rzeczywistą pozycję trzpienia (żółty element informuje, że trzpień siłownika jest wysunięty).

Funkcja First-Open (dotyczy STA321 – wersja NC)

• Fabrycznie aktywna funkcja First-Open ułatwia montaż siłownika na zaworze niewielką siłą.
• Pozwala pozostawić zawory otwarte podczas płukania instalacji przed uruchomieniem.
• Funkcja jest dezaktywowana podczas pierwszego uruchomienia, a następnie siłownik pracuje zgodnie z sygnałem sterującym.

Podłączenie elektryczne

• Przewody: 2-żyłowy kabel
• Kolory żył: BN (brązowy), BU (niebieski)
• Długość kabla: 1 m
• Przekrój: 2 × 0,75 mm²

Dane techniczne (STA321)

• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1,7 W
• Prąd rozruchowy: 150 mA
• Switch-on power (230 V~): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy: 2500 V
• Czas przebiegu: 210 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100 °C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg IEC 60730-1)
• Warunki pracy: 0…50 °C, wilgotność < 85% r.h. (bez kondensacji)
• Transport i składowanie: -25…70 °C, wilgotność < 85% r.h. (bez kondensacji)
• Stopień zanieczyszczenia: klasa II

Wymiary i masa

• Gwint montażowy: M30x1,5
• Średnica ∅1: 39 mm
• Średnica ∅2: 40,5 mm
• Wysokość H1 (NC): 68 mm
• Długość L: > 32 mm
• Masa: 0,10 kg

Montaż

• Siłownik można montować w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem należy odłączyć zasilanie.
• Montaż bez użycia narzędzi: siłownik umieścić na zaworze i ręcznie dokręcić pierścień (nie używać kluczy).
• Po zakończeniu montażu podłączyć napięcie zasilające.

Podsumowanie

Siemens STA321 to solidny siłownik elektrotermiczny AC 230 V w wersji NC, przeznaczony do zaworów z gwintem M30x1,5. Siła 110 N, szczelna obudowa IP54, bezobsługowa praca oraz funkcja First-Open czynią go praktycznym wyborem do niezawodnego sterowania przepływem w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE) oraz spełnia wymagania dyrektyw: niskonapięciowej 2014/35/UE, EMC 2014/30/UE i RoHS 2011/65/UE.
• Siłownik elektrotermiczny przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Urządzenie elektryczne zasilane napięciem AC 230 V, 50...60 Hz. Przed montażem, demontażem lub podłączeniem należy odłączyć urządzenie od zasilania.
• Montaż i demontaż należy wykonywać zgodnie z instrukcją producenta oraz obowiązującymi lokalnie przepisami bezpieczeństwa.
• Nie używać urządzenia z uszkodzonym kablem.
• Przewodów nie należy mocować ani prowadzić przy ciepłych rurach. Nie podłączać kabli do gorących elementów instalacji.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Podczas demontażu urządzenie i/lub rury mogą być gorące. Przed wykonaniem prac należy odczekać do ich ostygnięcia.
• Urządzenie należy montować wyłącznie ręcznie. Nie używać narzędzi, takich jak klucze do rur lub klucze do nakrętek.
• Produkt ma stopień ochrony obudowy IP54. Należy użytkować go zgodnie z warunkami środowiskowymi określonymi przez producenta.
• Klasa bezpieczeństwa: II zgodnie z IEC 60730-1.
• Dopuszczalna temperatura pracy wynosi 0...50 °C, a wilgotność względna podczas pracy poniżej 85% bez kondensacji.
• Dopuszczalna temperatura medium wynosi 1...100 °C.
• Urządzenie jest przeznaczone do montażu na kompatybilnych zaworach z gwintem M30x1.5, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
