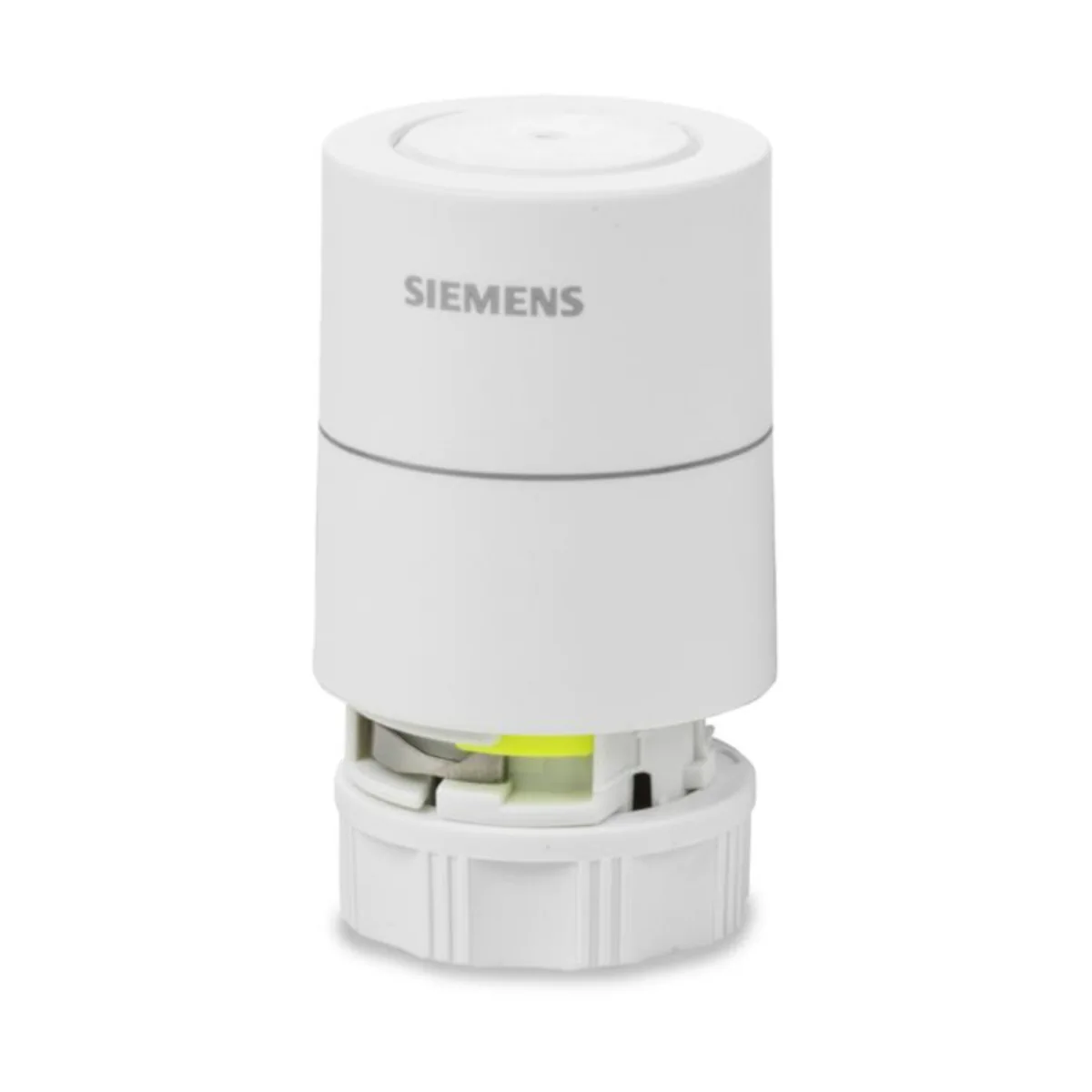

STA321.L20 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NC, kabel 2m

STA321.L20 to siłownik elektrotermiczny Siemens ACVATIX™ o sile znamionowej 110 N, zasilany z sieci AC 230 V, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz PICV w instalacjach HVAC. Wersja NC (normalnie zamknięty) oznacza, że po zamontowaniu siłownika zawór pozostaje zamknięty bez zasilania, a po podaniu napięcia siłownik pracuje tak, aby otworzyć zawór. Model STA321.L20 posiada przewód przyłączeniowy o długości 2 m i montowany jest bezpośrednio na zaworach z gwintem M30x1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321.L20
• Nr magazynowy: S55174-A182
• Typ: siłownik elektrotermiczny (element termo rozszerzalny)
• Pozycja bez zasilania: NC (normalnie zamknięty)
• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Siła znamionowa: 110 N
• Czas przebiegu: 210 s
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Stopień ochrony obudowy: IP54
• Przewód połączeniowy: 2 m, 2 × 0,75 mm²
• Wskaźnik położenia: żółty wskaźnik skoku
• Montaż: bezpośrednio na zaworze z gwintem M30x1,5, bez użycia narzędzi
• Masa: 0,10 kg

Zastosowanie

Siłownik STA321.L20 jest przeznaczony do stosowania wewnątrz pomieszczeń. Zgodnie z kartą katalogową może być stosowany z zaworami Siemens, m.in.:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Możliwy jest również montaż bezpośredni (gwint M30x1,5) na zaworach innych producentów:

• Honeywell/MNG
• Heimeier
• Herz
• Comap
• Watts (Cazzaniga)
• Oventrop

Jak działa siłownik elektrotermiczny

STA321.L20 pracuje bezgłośnie i nie wymaga konserwacji. Po podaniu sygnału sterującego nagrzewa się element grzejny, a medium rozszerzalne zwiększa objętość, przenosząc skok bezpośrednio na zawór. Przy uruchomieniu z temperatury pokojowej zawór zaczyna się otwierać po ok. 1,5 min, a pełny skok osiąga po kolejnych ok. 2 min (dla AC 230 V). Po wyłączeniu zasilania element stygnie, a sprężyna zaworu zamyka zawór.

Uwagi do sterowania impulsowego (PDM/TPI)

• Regulatory sterujące siłownikami sygnałami PDM/TPI mogą powodować wydłużenie czasu reakcji.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40°C.

Funkcja First-Open (łatwy montaż)

W wariancie NC dostępna jest funkcja First-Open (aktywna fabrycznie), która ułatwia montaż niewielką siłą oraz pozwala pozostawić zawór otwarty na czas przepłukania instalacji. Funkcja jest dezaktywowana podczas pierwszego uruchomienia siłownika, po czym urządzenie pracuje zgodnie z sygnałem sterującym.

Wskaźnik położenia

• Ruch i rzeczywista pozycja trzpienia siłownika wskazuje żółty wskaźnik skoku.
• Żółty element informuje, że trzpień siłownika jest wysunięty.

Podłączenie elektryczne

• Przewód brązowy (BN): L/LS
• Przewód niebieski (BU): N/MM

Montaż

• Siłownik może być montowany w dowolnym położeniu; gwarantowany stopień ochrony IP54.
• Montaż na zaworze: zdjąć osłonę ochronną z korpusu zaworu, w razie potrzeby zastosować adapter wymiaru zamknięcia, nałożyć siłownik i ręcznie dokręcić pierścień.
• Nie używać narzędzi (np. kluczy do rur lub nakrętek).

Dane techniczne

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1,7 W
• Prąd rozruchowy: 150 mA
• Switch-on power (230 V~): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy: 2500 V
• Czas przebiegu: 210 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100°C
• Klasa bezpieczeństwa (AC 230 V): II wg IEC 60730-1
• Stopień ochrony obudowy: IP54 wg EN 60529
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Transport/składowanie: -25…70°C, wilgotność < 85% r.h. (bez kondensacji)
• Wymiary (STA..21..): ∅1 39 mm, ∅2 40,5 mm, wysokość H1 68 mm, L > 32 mm
• Masa: 0,10 kg

Podsumowanie

Siemens STA321.L20 to wytrzymały, bezobsługowy siłownik elektrotermiczny NC na AC 230 V z przewodem 2 m, przeznaczony do montażu na zaworach z gwintem M30x1,5. Oferuje siłę 110 N, stopień ochrony IP54, funkcję First-Open ułatwiającą montaż oraz czytelny wizualny wskaźnik położenia, co czyni go praktycznym rozwiązaniem do sterowania przepływem w instalacjach grzewczych i HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektyw UE: niskonapięciowej 2014/35/EU, kompatybilności elektromagnetycznej 2014/30/EU oraz RoHS 2011/65/EU.
• Produkt przeznaczony jest wyłącznie do stosowania wewnątrz pomieszczeń.
• Model STA321.L20 jest siłownikiem elektrotermicznym normalnie zamkniętym (NC), zasilanym napięciem AC 230 V, 50...60 Hz.
• Przed montażem, demontażem lub jakimikolwiek pracami przy urządzeniu należy odłączyć je od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować kabla do ciepłych rur i nie prowadzić przewodów w miejscach narażonych na nadmierne nagrzewanie.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Podczas demontażu należy zachować ostrożność, ponieważ urządzenie i/lub rury mogą być gorące. Przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Montaż siłownika należy wykonywać wyłącznie ręcznie. Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Po osadzeniu siłownika na zaworze pierścień należy dokręcić ręcznie.
• Urządzenie może być montowane w dowolnym położeniu, z zachowaniem wymagań producenta. Stopień ochrony obudowy: IP54.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0...50 °C, wilgotność względna poniżej 85% bez kondensacji.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem oraz z kompatybilnymi zaworami i akcesoriami przewidzianymi przez producenta dla modelu STA321.L20.
• Urządzenie jest bezobsługowe i nie wymaga konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa obowiązujących dla montażu i eksploatacji urządzeń elektrycznych.
