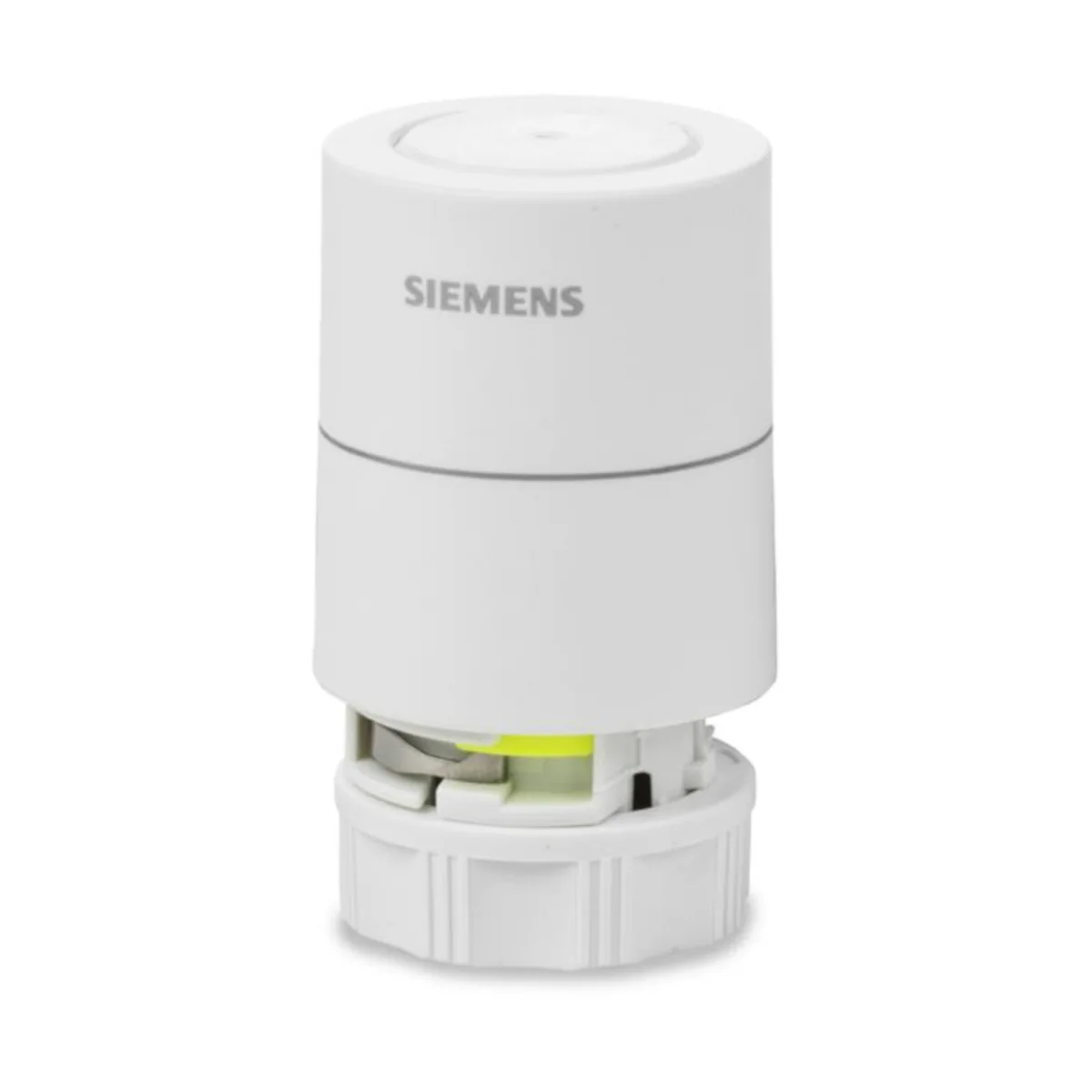

STA321.L20H Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NC, kabel 2m, bezhalogenowy

STA321.L20H to siłownik elektrotermiczny Siemens z serii ACVATIX™, przeznaczony do zaworów grzejnikowych, strefowych oraz zaworów PICV. Wersja NC (normalnie zamknięta) pracuje w trybie: bez zasilania – zawór zamknięty, po podaniu napięcia – zawór otwierany. Siłownik zasilany jest z sieci AC 230 V, posiada bezhalogenowy przewód 2 m i umożliwia bezpośredni montaż na zaworach z gwintem M30x1,5. Konstrukcja z elementem termo‑rozszerzalnym zapewnia cichą pracę oraz bezobsługową eksploatację.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321.L20H
• Nr magazynowy: S55174-A196
• Typ: siłownik elektrotermiczny (NC – normalnie zamknięty)
• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Czas przebiegu: 210 s
• Wymiar zamknięcia (NC): 10,8 mm
• Stopień ochrony obudowy: IP54
• Przewód: 2 m, bezhalogenowy (zgodnie z VDE 0207-24), 2 x 0,75 mm²
• Montaż: bezpośrednio na zaworze z gwintem M30x1,5, ręczne dokręcanie pierścienia
• Funkcja First-Open: ułatwia montaż (aktywna fabrycznie, dezaktywowana przy pierwszym uruchomieniu)
• Wskaźnik położenia: żółty wskaźnik skoku (ruch i rzeczywista pozycja trzpienia)

Zastosowanie

STA321.L20H jest przeznaczony do pracy wewnątrz pomieszczeń i może być stosowany z zaworami Siemens:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Możliwy jest także montaż bezpośredni (M30x1,5) na wybranych zaworach innych producentów:

• Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop

W przypadku zaworów wymagających adaptera przewidziano akcesoria montażowe (adaptery):

• AV52 – Comap
• AV53 – Danfoss RA-N
• AV54 – Danfoss RAVL
• AV56 – Giacomini
• AV59 – Vaillant

Działanie i funkcje

Elektrotermiczna zasada pracy

• Po podaniu sygnału sterującego nagrzewa się element grzejny, a medium rozszerzalne zwiększa objętość i przenosi skok bezpośrednio na zawór.
• Przy załączeniu „na zimno” zawór zaczyna się otwierać po ok. 1,5 min, a skok maksymalny osiąga po kolejnych ok. 2 min (dla AC 230 V).
• Po odłączeniu zasilania element stygnie, a sprężyna zaworu zamyka zawór.

Logika NC (normalnie zamknięty)

• Bez zasilania: zawór jest zamknięty (stan spoczynkowy).
• Po podaniu napięcia: trzpień siłownika cofa się, a zawór otwiera się.

Funkcja First-Open (ułatwiony montaż)

• Funkcja First-Open jest aktywna fabrycznie i ułatwia montaż siłownika na zaworze niewielką siłą.
• Funkcja jest dezaktywowana podczas pierwszego uruchomienia, a następnie siłownik pracuje zgodnie z sygnałem sterującym.
• Możliwe jest ponowne ustawienie napędu w pozycji otwartej (np. przed demontażem) zgodnie z instrukcją montażu.

Regulacja impulsowa PDM/TPI

• W przypadku sterowania impulsowego (PDM/TPI) czas reakcji może się wydłużyć.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40°C.

Montaż

• Siłownik może być montowany w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem należy odłączyć napięcie zasilające.
• Montaż bez narzędzi: założyć siłownik na zawór i ręcznie dokręcić pierścień (nie używać kluczy).
• Po zakończeniu montażu podłączyć napięcie zasilające.

Podłączenie elektryczne

• Przewód 2-żyłowy: 2 x 0,75 mm²
• Kolory żył: BU (niebieski), BN (brązowy)
• Podłączenie do zasilania/sterowania odbywa się poprzez przewód siłownika (typowe: BU – N, BN – L).

Dane techniczne

• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1,7 W
• Prąd rozruchowy: 150 mA
• Switch-on power (AC 230 V): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy: 2500 V
• Czas przebiegu: 210 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NC): 10,8 mm
• Dopuszczalna temperatura medium: 1…100°C
• Klasa bezpieczeństwa (AC 230 V): II wg IEC 60730-1
• Stopień ochrony obudowy: IP54 wg EN 60529
• Warunki pracy: 0…50°C; wilgotność <85% r.h. (bez kondensacji)
• Transport/składowanie: -25…70°C; wilgotność <85% r.h. (bez kondensacji)

Wymiary i masa

• Gwint montażowy: M30x1,5
• Średnica: ∅1 = 39 mm, ∅2 = 40,5 mm
• Wysokość (wariant NC): H1 = 68 mm
• Masa: 0,10 kg

Podsumowanie

Siemens STA321.L20H to solidny i cichy siłownik elektrotermiczny NC do zaworów z przyłączem M30x1,5, zasilany AC 230 V. Oferuje 110 N siły, stopień ochrony IP54, bezhalogenowy przewód 2 m oraz praktyczną funkcję First-Open, która ułatwia montaż i uruchomienie instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE). Dla modelu STA321.L20H deklarowano zgodność m.in. z dyrektywą niskonapięciową 2014/35/EU, dyrektywą EMC 2014/30/EU oraz RoHS 2011/65/EU.
• Urządzenie jest przeznaczone wyłącznie do stosowania wewnątrz pomieszczeń.
• Model STA321.L20H jest siłownikiem elektrotermicznym zasilanym napięciem AC 230 V, 50...60 Hz. Jest to urządzenie elektryczne — przed montażem, demontażem lub innymi pracami przy urządzeniu należy odłączyć je od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych rurach. Nie podłączać urządzenia do ciepłych rur.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Montaż i demontaż należy wykonywać zgodnie z instrukcją producenta. Podczas montażu nie używać narzędzi takich jak klucze do rur lub nakrętek; siłownik należy osadzić na zaworze i ręcznie dokręcić pierścień.
• Urządzenie należy montować wyłącznie na kompatybilnych zaworach i gwincie M30x1.5, zgodnie z dokumentacją producenta. Stosowanie produktów innych producentów może powodować utratę gwarancji.
• Siłownik może być montowany w dowolnym położeniu. Stopień ochrony obudowy IP54 jest gwarantowany przy prawidłowym montażu.
• Podczas demontażu urządzenie i/lub rury mogą być gorące; przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Model STA321.L20H jest wariantem NC (normalnie zamkniętym). Po zaniku zasilania zawór przechodzi do położenia zamkniętego; należy uwzględnić zmianę położenia elementu wykonawczego w pracy instalacji.
• Produkt przeznaczony do pracy w temperaturze otoczenia 0...50 °C, przy wilgotności względnej poniżej 85% bez kondensacji. Dla optymalnej regulacji PDM temperatura otoczenia siłownika powinna mieścić się w zakresie 5...40 °C.
• Dopuszczalna temperatura medium wynosi 1...100 °C.
• Urządzenie ma klasę bezpieczeństwa II oraz stopień zanieczyszczenia 2.
• Przewód przyłączeniowy w modelu STA321.L20H ma długość 2 m i jest wykonany w wersji bezhalogenowej.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyte urządzenie elektroniczne zgodnie z lokalnymi przepisami.
