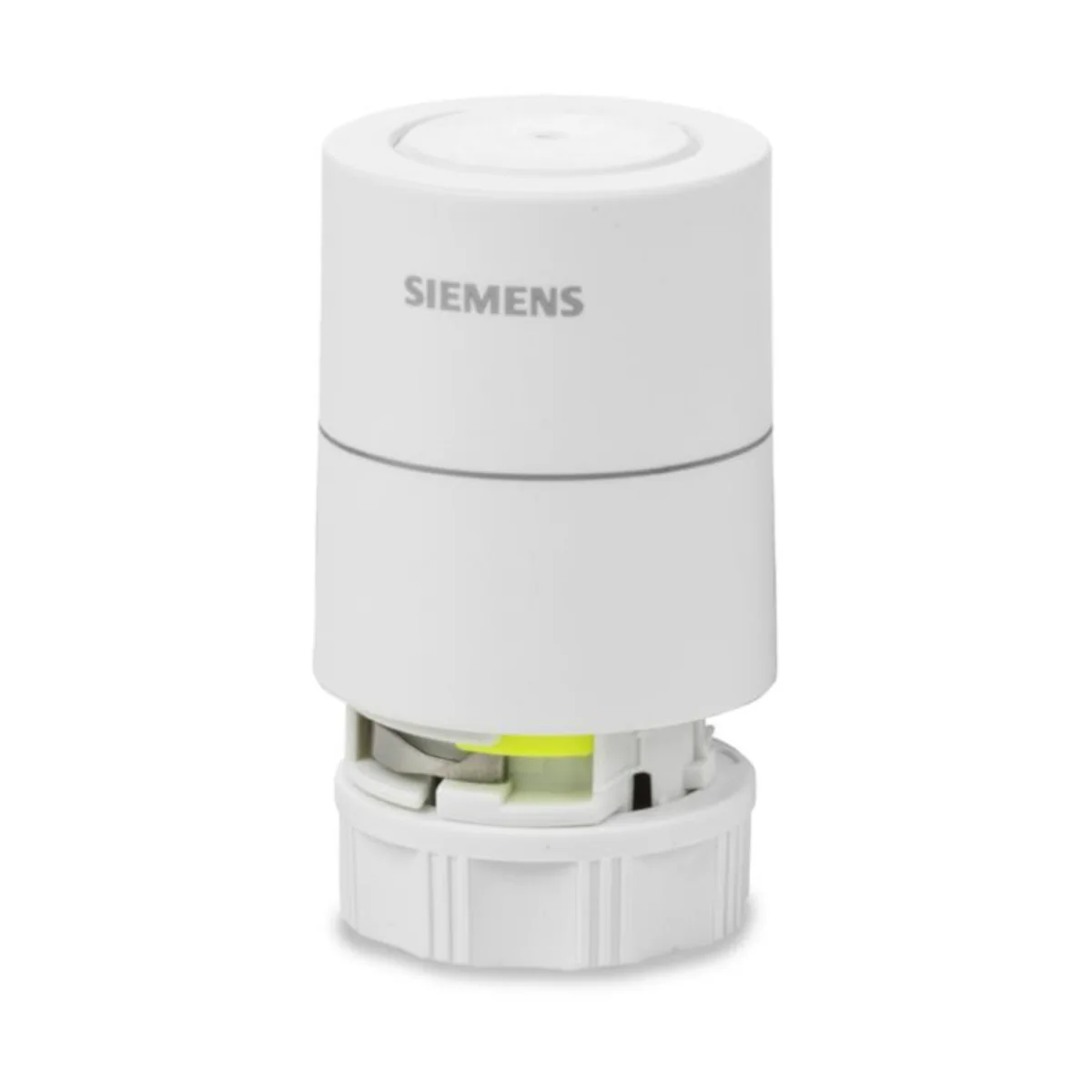

STA321.L50 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NC, kabel 5m

STA321.L50 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami grzejnikowymi, zaworami strefowymi oraz zaworami PICV w instalacjach HVAC. Wersja STA jest wykonaniem NC (normalnie zamkniętym) – po zamontowaniu zawór pozostaje zamknięty bez zasilania, a po podaniu napięcia AC 230 V siłownik uruchamia element termo‑rozszerzalny i otwiera zawór. Model STA321.L50 jest dostarczany z przewodem przyłączeniowym 5 m i montowany bezpośrednio na zaworach z gwintem M30x1,5.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: STA321.L50
• Nr magazynowy: S55174-A186
• Typ: siłownik elektrotermiczny (element termo rozszerzalny)
• Działanie: NC (normalnie zamknięty) – zawór zamknięty bez zasilania, otwierany po podaniu napięcia
• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Siła znamionowa: 110 N
• Czas przebiegu: 210 s
• Skok nominalny: max. 4,5 mm
• Wymiar zamknięcia: 10,8 mm (dla siłowników NC)
• Stopień ochrony obudowy: IP54
• Montaż: bezpośrednio na zaworze, gwint M30x1,5; montaż możliwy w dowolnym położeniu
• Przewód: 5 m, 2 × 0,75 mm²
• Konstrukcja: trwała, bezobsługowa; praca bezgłośna
• Funkcja First-Open: ułatwia montaż (dla wariantu NC)
• Wskaźnik położenia: żółty wskaźnik skoku pokazujący ruch i pozycję trzpienia

Zastosowanie

STA321.L50 jest przeznaczony do pracy wewnątrz pomieszczeń i współpracy m.in. z zaworami Siemens:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC.., VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• zawory mini PICV (MCV): VPD.., VPE.., VPU..

Siłownik może być także montowany (bez adaptera) na zaworach innych producentów z przyłączem M30x1,5, m.in.: Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop.

Funkcje i działanie

Elektrotermiczny element wykonawczy

• Po podaniu sygnału sterującego element grzejny podnosi temperaturę medium rozszerzalnego, co powoduje ruch trzpienia i przeniesienie skoku na zawór.
• Zawór zaczyna się otwierać po wstępnym podgrzaniu ok. 1,5 min (zimny start, temperatura pokojowa).
• Maksymalny skok osiągany jest po kolejnych ok. 2 min (dla AC 230 V).
• Po odłączeniu zasilania element stygnie, a sprężyna zaworu zamyka zawór.

First-Open (wariant NC)

• Funkcja First-Open jest fabrycznie aktywna – ułatwia montaż siłownika i umożliwia pozostawienie zaworów otwartych podczas płukania instalacji przed uruchomieniem.
• Funkcja jest dezaktywowana podczas pierwszego uruchomienia siłownika, po czym praca odbywa się zgodnie z sygnałem sterującym.

Podłączenie elektryczne

• Przewód przyłączeniowy: 5 m, 2 × 0,75 mm²
• Kolory żył: BN (brązowy), BU (niebieski)

Dane techniczne (STA321.L50)

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1,7 W
• Prąd rozruchowy: 150 mA
• Moc załączeniowa (switch-on power): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy: 2500 V
• Czas przebiegu: 210 s
• Siła znamionowa: 110 N
• Skok nominalny: max. 4,5 mm
• Wymiar zamknięcia: 10,8 mm (NC)
• Dopuszczalna temperatura medium: 1…100 °C
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa bezpieczeństwa: II wg IEC 60730-1
• Warunki pracy: 0…50 °C; wilgotność < 85% r.h. (bez kondensacji)
• Transport/składowanie: -25…70 °C; wilgotność < 85% r.h. (bez kondensacji)
• Przyłącze mechaniczne: gwint M30x1,5
• Wymiary: ∅1 39 mm, ∅2 40,5 mm, H1 (NC) 68 mm, L > 32 mm
• Masa: 0,10 kg

Montaż

• Siłownik można montować w dowolnym położeniu; zachowany stopień ochrony IP54.
• Montaż bezpośrednio na zaworze z gwintem M30x1,5 – siłownik osadza się na zaworze i ręcznie dokręca pierścień.
• Nie należy używać narzędzi (np. kluczy do rur lub nakrętek) podczas montażu.

Podsumowanie

Siemens STA321.L50 to bezobsługowy, bezgłośny siłownik elektrotermiczny NC o sile 110 N, zasilany AC 230 V, z obudową IP54 i przewodem 5 m. Dzięki bezpośredniemu montażowi na gwincie M30x1,5, funkcji First-Open oraz czytelnemu wskaźnikowi położenia sprawdza się jako niezawodny napęd do zaworów grzejnikowych, strefowych i PICV w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Posiada oznaczenie CE (zgodność z wymaganiami UE); dokumentacja wskazuje także zgodność z dyrektywami niskonapięciową 2014/35/UE, EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Urządzenie elektryczne zasilane napięciem AC 230 V. Przed montażem, demontażem lub podłączeniem należy odłączyć urządzenie od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Nie podłączać ani nie mocować kabla do ciepłych rur. Urządzenie i/lub rury mogą pozostawać gorące, dlatego przed demontażem należy odczekać do ich ostygnięcia.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Siłownik montować na kompatybilnych zaworach, ręcznie dokręcając pierścień montażowy; nie używać narzędzi takich jak klucze do rur lub nakrętek.
• Produkt jest przeznaczony do montażu na zaworach z gwintem M30 x 1,5 mm lub na zaworach wymagających odpowiedniego adaptera przewidzianego przez producenta.
• Siłownik może być montowany w dowolnym położeniu; gwarantowany stopień ochrony obudowy to IP54.
• Wersja STA321.L50 jest wariantem NC (normalnie zamkniętym). Po zaniku zasilania zawór przechodzi do położenia zamkniętego zgodnie z zasadą działania układu.
• Urządzenie pracuje w zakresie temperatury otoczenia 0…50°C i przy wilgotności względnej poniżej 85% bez kondensacji. Dla optymalnej regulacji temperatura otoczenia siłownika powinna być niższa niż 40°C przy sterowaniu sygnałami PDM/TPI.
• Dopuszczalna temperatura medium wynosi 1…100°C.
• Urządzenie jest bezobsługowe i nie wymaga konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako urządzenie elektroniczne zgodnie z lokalnymi przepisami.
