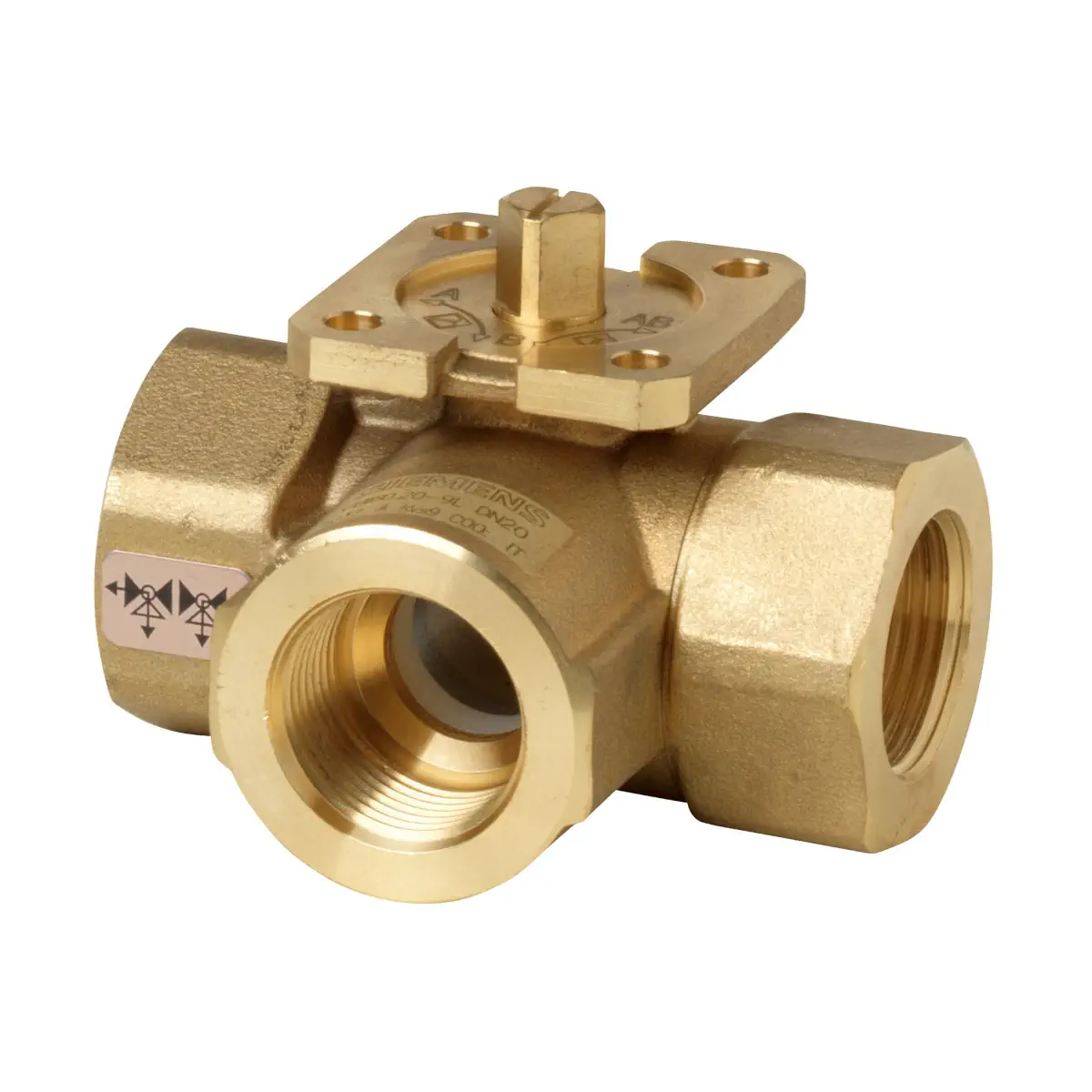

VBI60.25-16T Zawór kulowy trójdrogowy przełączający, DN25, kvs 16 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp1

VBI60.25-16T to zawór kulowy trójdrogowy przełączający (kształt T) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór pracuje w klasie ciśnienia PN40, posiada przyłącza z gwintem wewnętrznym Rp (wg ISO 7-1) oraz realizuje przełączanie w zakresie 90°. Wersja DN 25 oferuje przepływ nominalny kvs 16 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.25-16T
• Typ: zawór kulowy 3-drogowy przełączający (T)
• Średnica nominalna: DN 25
• kvs: 16 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza: gwint wewnętrzny Rp 1 wg ISO 7-1
• Kąt obrotu: 90°
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: -10…120°C
• Korpus: mosiądz CW602N (DZR, odporny na odcynkowanie)
• Kula: mosiądz CW602N (DZR), chromowany
• Trzpień: mosiądz CW602N (DZR)
• Dławica uszczelniająca: pierścienie EPDM

Zastosowanie

VBI60.25-16T stosuje się jako zawór kulowy przełączający w instalacjach HVAC, do kierowania przepływu pomiędzy króćcami A i B względem króćca AB. Zawór przeznaczony jest do pracy w obiegach zamkniętych.

Funkcje i działanie

Przełączanie 3-drogowe (T) – położenia przy obrocie 90°

• Położenie 1: A – AB = 100%, B – AB = 0%
• Położenie 2 (po obrocie o 90°): A – AB = 0%, B – AB = 100%

Szczelność

• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%

Współpraca z siłownikami

• Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi: GQD..9A, GMA..9E (ze sprężyną powrotną) oraz GSD..9A, GDB..9E, GLB..9E (bez sprężyny powrotnej).
• Maks. dopuszczalna różnica ciśnienia Δp_max (w kanale regulacyjnym): 350 kPa (dla ww. siłowników).
• Jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa.

Wyposażenie dodatkowe (opcjonalnie)

• Adapter termiczny: ALJ100 (S55846-Z115) – do zaworów kulowych.
• Ważne ograniczenie: nie stosować ALJ100 z siłownikami GMA na 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.

Wymiary i masa (VBI60.25-16T)

• Rp: 1
• B: 39 mm
• C: 44,8 mm
• C1: 66,5 mm
• D: 42 mm
• L1: 42,7 mm
• L2: 85,4 mm
• Masa zaworu: 0,63 kg
• Wymagana przestrzeń montażowa H (z siłownikami): > 320 mm

Montaż i wskazówki eksploatacyjne

• Upewnić się, że zawór jest zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Stosować śrubunki zgodne z ISO 7-1: zawór (gwint wewnętrzny) = Rp, rurociąg (gwint zewnętrzny) = R.
• Aby zwiększyć niezawodność działania, zalecany jest filtr zanieczyszczeń przed zaworem.
• Zapewnić warunki pracy bez kawitacji (nie przekraczać dopuszczalnych różnic ciśnień i utrzymywać odpowiednie ciśnienia statyczne w instalacji).
• Uwaga na czynniki oparte na mrówczanie potasu (np. Hycool, Temper): mogą powodować wycieki przy trzpieniu.

Podsumowanie

Siemens VBI60.25-16T to wytrzymały, trójdrogowy zawór kulowy przełączający do instalacji HVAC, o parametrach DN 25, kvs 16 m³/h, PN40 i przyłączach Rp 1. Konstrukcja z mosiądzu CW602N (DZR) oraz przełączanie 90° sprawiają, że jest to pewne rozwiązanie do aplikacji przełączających w obiegach zamkniętych wody grzewczej i chłodniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VBI60.25-16T – zawór kulowy trójdrogowy przełączający, PN40, DN25, z gwintem wewnętrznym Rp 1 zgodnie z ISO 7-1, do obiegów zamkniętych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Osprzęt ciśnieniowy zgodny z PED 2014/68/EU dla grupy płynów 2. Produkt posiada zgodność EAC. Oznakowanie CE nie jest wskazane w załączonej dokumentacji dla tego zaworu.
• Przestrzegać wszystkich lokalnych i krajowych przepisów dotyczących bezpieczeństwa, montażu oraz eksploatacji urządzeń ciśnieniowych.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta. Nieprawidłowy montaż może spowodować nieszczelność, uszkodzenie instalacji lub nieprawidłową pracę zaworu.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Zawór przeznaczony wyłącznie do dopuszczonych czynników: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper). Zgodnie z dokumentacją może to powodować wycieki przy trzpieniu.
• Dopuszczalna temperatura czynnika: od -10 °C do +120 °C. Ciśnienie robocze i temperatura pracy muszą pozostawać w zakresie dopuszczonym przez producenta zgodnie z ISO 7005.
• Aby zapobiec kawitacji, hałasowi i przyspieszonemu zużyciu zaworu, nie przekraczać dopuszczalnych różnic ciśnienia podanych w dokumentacji. W instalacjach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z oznaczonym kierunkiem przepływu na korpusie. Nieprawidłowy kierunek montażu może spowodować nieprawidłowe przełączanie przepływu.
• Przy wykonywaniu połączeń hydraulicznych stosować śrubunki zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE. Nie dokręcać gwintu rurowego do „samego końca”. Klucz kontrujący umieszczać na króćcu zaworu, do którego rura jest przykręcana lub odkręcana.
• Jeśli zawór współpracuje z siłownikiem, należy stosować wyłącznie kompatybilne siłowniki i akcesoria wskazane przez producenta. Zastosowanie produktów innych producentów może skutkować nieprawidłową pracą i utratą gwarancji.
• Produkt nie wymaga konserwacji. W przypadku demontażu lub złomowania nie wyrzucać z odpadami komunalnymi; utylizować zgodnie z lokalnymi i obowiązującymi przepisami.
