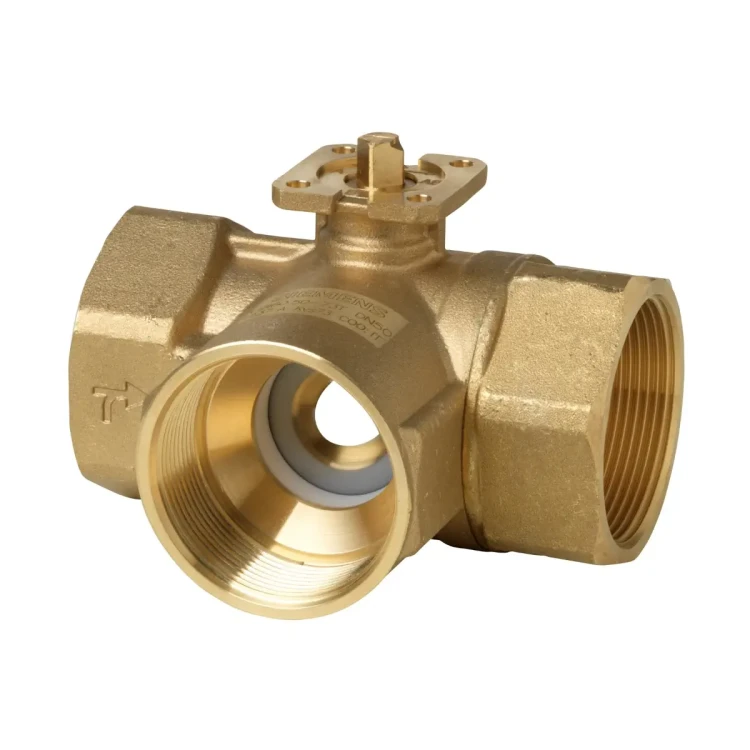

VBI60.50-73T Zawór kulowy trójdrogowy przełączający, DN50, kvs 73 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp2

VBI60.50-73T to zawór kulowy trójdrogowy przełączający (kształt T) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych. Zawór pracuje w klasie ciśnienia PN 40, posiada przyłącza z gwintem wewnętrznym Rp (wg ISO 7-1) i wykonuje przełączenie w zakresie 90°. Dzięki korpusowi z mosiądzu CW602N (DZR) oraz polerowanej, chromowanej kuli z mosiądzu DZR, konstrukcja jest trwała i bezobsługowa.

Najważniejsze cechy

• Producent: Siemens
• Model: VBI60.50-73T
• Typ: zawór kulowy trójdrogowy przełączający (T)
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• DN: 50
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• k_vs: 73 m³/h
• Przyłącza: gwint wewnętrzny Rp 2 (wg ISO 7-1)
• Kąt obrotu: 90°
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowana
• Trzpień: mosiądz DZR CW602N
• Uszczelnienie (dławica): pierścienie EPDM
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%

Zastosowanie

VBI60.50-73T służy do przełączania przepływu medium w instalacjach HVAC (np. w układach grzania/chłodzenia), w których wymagane jest szybkie i pewne przełączanie toru przepływu w zaworze 3-drogowym.

Dopuszczalne media i temperatura czynnika

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: -10…120°C

Współpracujące siłowniki

Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens:

• Ze sprężyną powrotną: GQD..9A, GMA..9E
• Bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

W aplikacjach wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) można zastosować standardowe siłowniki obrotowe do przepustnic powietrza, z odpowiednim zestawem montażowym.

Kierunek przepływu i funkcja przełączania (T)

Należy upewnić się, że zawór jest montowany zgodnie z oznaczeniem kierunku przepływu na korpusie. Dla wersji T przełączanie realizowane jest obrotem o 90°:

• Położenie fabryczne: A – AB = 100%, B – AB = 0%
• Po obrocie o 90° (zgodnie z ruchem wskazówek zegara): A – AB = 0%, B – AB = 100%

Dane techniczne

• DN: 50
• k_vs: 73 m³/h (nominalne natężenie przepływu zimnej wody 5…30°C przez całkowicie otwarty zawór przy Δp = 100 kPa)
• Klasa ciśnienia: PN 40
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Przyłącza: Rp 2 (gwint wewnętrzny) wg ISO 7-1
• Kąt obrotu: 90°
• Stopień nieszczelności kanału regulacyjnego: EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%

Wymiary i masa

• Rp: 2
• B: 67 mm
• C: 68,9 mm
• C1: 105,9 mm
• D: 42 mm
• L1: 65,7 mm
• L2: 131,4 mm
• H1: 52,8 mm
• H2: 62,8 mm
• Masa: 2,26 kg
• Wymagana przestrzeń montażowa (H): dla siłowników GMA..9E.. oraz GLB..9E.. > 335 mm

Montaż i wskazówki projektowe

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i czynności nastawczych.
• Zalecany montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Aby zwiększyć niezawodność działania, przed zaworem zalecany jest filtr zanieczyszczeń.
• Zapewnić warunki pracy bez kawitacji; dla cichej pracy zalecana maksymalna dopuszczalna różnica ciśnień na zaworze wynosi ≤ 200 kPa.
• W obiegach wody chłodniczej, aby zapobiec kawitacji, należy zapewnić odpowiednie przeciwciśnienie za zaworem (np. dodatkowym zaworem dławiącym).
• Połączenia gwintowe wykonywać zgodnie z ISO 7-1 (zawór: Rp, rurociąg: R); nie stosować nadmiaru pakuł/taśmy PTFE i nie dokręcać gwintu „do samego końca”.

Adapter termiczny (opcjonalnie)

• Adapter termiczny: ALJ100
• Nr magazynowy: S55846-Z115

• W miejscach narażonych na kondensację zalecany jest adapter termiczny w celu zabezpieczenia siłownika.
• Nie stosować adaptera termicznego ALJ100 z siłownikami GMA na napięcie 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na 230 V AC.

Podsumowanie

Siemens VBI60.50-73T to wytrzymały, trójdrogowy zawór kulowy przełączający (T) DN 50 o przepływie k_vs 73 m³/h, przeznaczony do obiegów zamkniętych w instalacjach HVAC. Klasa PN 40, gwinty Rp 2, przełączanie 90° oraz wykonanie z mosiądzu CW602N (DZR) zapewniają pewną pracę i długą trwałość w typowych zastosowaniach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VBI60.50-73T – zawór kulowy trójdrogowy przełączający, kształt T, DN 50, PN 40, z przyłączami z gwintem wewnętrznym Rp 2 wg ISO 7-1.
• Urządzenie przeznaczone do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w obiegach zamkniętych.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper), ponieważ mogą powodować wycieki przy trzpieniu.
• Dopuszczalna temperatura czynnika: od -10 °C do +120 °C.
• Klasa ciśnienia: PN 40. Ciśnienie robocze i temperatura pracy muszą być zgodne z dokumentacją producenta oraz lokalnymi przepisami.
• Podczas prac serwisowych przy zaworze i współpracującym siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami należy odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Montaż i obsługa wyłącznie zgodnie z instrukcją producenta oraz krajowymi przepisami bezpieczeństwa.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażowej i zgodnie z oznaczeniem kierunku przepływu na korpusie.
• Połączenia hydrauliczne należy wykonywać z gwintami zgodnymi z ISO 7-1: zawór Rp, rurociąg R. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Podczas dokręcania lub odkręcania rurociągu należy używać klucza kontrującego na króćcu zaworu, aby nie uszkodzić korpusu.
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz może powodować hałas i uszkodzenia.
• W obiegach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby ograniczyć ryzyko kawitacji.
• Zawór nie wymaga konserwacji; wszelkie czynności montażowe i eksploatacyjne należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt podlega dyrektywie PED 2014/68/EU oraz posiada zgodność EAC.
• Dane techniczne i bezpieczeństwo użytkowania obowiązują dla zastosowań z kompatybilnymi siłownikami Siemens wskazanymi przez producenta; użycie produktów innych producentów może skutkować utratą gwarancji.
