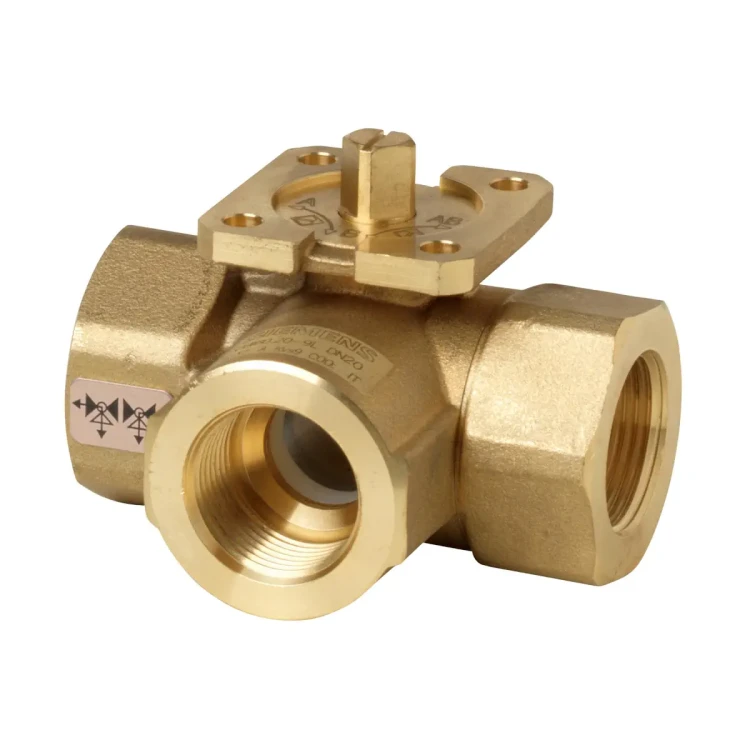

VBI60.32-13L Zawór kulowy trójdrogowy przełączający, DN32, kvs 13 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp1¼

VBI60.32-13L to trójdrogowy zawór kulowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji HVAC jako zawór odcinający lub przełączający w obiegach zamkniętych. Zawór ma klasę ciśnienia PN 40, średnicę DN 32, przyłącza z gwintem wewnętrznym Rp wg ISO 7-1 oraz kąt obrotu 90°. Korpus wykonany jest z mosiądzu CW602N (DZR), a kula z chromowanego mosiądzu DZR, co wspiera trwałą i bezobsługową pracę w układach grzewczych i chłodniczych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.32-13L
• Typ zaworu: zawór kulowy trójdrogowy przełączający, kształt L
• Klasa ciśnienia: PN 40 wg ISO 7268
• DN: 32
• Kvs: 13 m³/h (dla zimnej wody 5…30°C przy Δp 100 kPa)
• Przyłącza: Rp 1¼ (gwint wewnętrzny) wg ISO 7-1
• Kąt obrotu: 90°
• Korpus: mosiądz CW602N (DZR), kuty na gorąco
• Kula: mosiądz CW602N (DZR), chromowany
• Uszczelnienia: EPDM

Zastosowanie

Zawór VBI60.32-13L jest przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór kulowy przełączający (3-drogowy) w układach zamkniętych.

Dopuszczalne czynniki i temperatura

• Czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: -10…120°C

Funkcja przełączania (kształt L)

Zawór realizuje przełączanie przepływu poprzez obrót kuli o 90°. Oznaczenia króćców: A, B, AB.

• Położenie fabryczne: B – AB (AB – B) = 100%
• Po obrocie o 90° (zgodnie ze wskazówkami zegara): A – B (B – A) = 100%

Szczelność

• Stopień nieszczelności A (B-AB): wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności AB (A-B): wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4

Siłowniki współpracujące

VBI60.32-13L może współpracować z elektromechanicznymi siłownikami obrotowymi:

• Ze sprężyną powrotną: GQD..9A, GMA..9E
• Bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

Do aplikacji wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) można zastosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Wymiary i masa (VBI60.32-13L)

• DN: 32
• Przyłącze: Rp 1¼
• L1: 49,6 mm
• L2: 99,2 mm
• H1: 34,3 mm
• H2: 44,3 mm
• Masa: 0,97 kg

Wskazówki projektowe i montażowe

• Zalecany montaż zaworu na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Zapewnić warunki pracy bez kawitacji.
• Dla zwiększenia niezawodności zalecany jest filtr zanieczyszczeń przed zaworem.
• Stosować połączenia gwintowane zgodne z ISO 7-1: zawór (gwint wewnętrzny) Rp, rurociąg (gwint zewnętrzny) R.
• Upewnić się, że zawór jest zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie.

Podsumowanie

Siemens VBI60.32-13L to trwały 3-drogowy zawór kulowy przełączający (L-port) do obiegów zamkniętych HVAC, o parametrach DN 32, kvs 13 m³/h, PN 40 i przyłączach Rp 1¼. Mosiężna konstrukcja CW602N (DZR) z chromowaną kulą oraz obrót 90° zapewniają pewne przełączanie i długą, bezobsługową eksploatację w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do osprzętu ciśnieniowego zgodnie z PED 2014/68/UE, grupa płynów 2. Dla tego typu zaworu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3 dyrektywy PED (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC (Euroazjatycka zgodność).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór przeznaczony jest do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie do obiegów zamkniętych.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ może to powodować wycieki przy trzpieniu.
• Produkt jest elementem instalacji ciśnieniowej PN40. Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami lokalnymi.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Jeżeli zawór współpracuje z siłownikiem obrotowym, przed pracami serwisowymi należy dodatkowo wyłączyć napięcie zasilające i w razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem instalacji należy upewnić się, że siłownik obrotowy jest prawidłowo zamontowany.
• Zawór montować wyłącznie zgodnie z oznaczonym na korpusie kierunkiem przepływu oraz w dopuszczalnej pozycji montażu określonej przez producenta.
• Przy montażu połączeń gwintowanych stosować wyłącznie połączenia zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do samego końca, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas dokręcania lub odkręcania rurociągu używać klucza kontrującego przy króćcu zaworu, do którego przykręcana lub odkręcana jest rura.
• Aby zwiększyć niezawodność działania, przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może przyspieszyć zużycie zaworu i powodować hałas.
• Zakres temperatury czynnika dla modelu VBI60.32-13L wynosi od -10 °C do +120 °C.
• Produkt nie wymaga konserwacji.
• Stosowanie z produktami innych producentów niż wskazane przez Siemens jako współpracujące może powodować utratę gwarancji.
