VBI60.25-9L Zawór kulowy trójdrogowy przełączający, DN25, kvs 9 m3/h, współpracuje z GLB..9E, GMA..9E, GSD..9A, GQD..9A, przyłącza Rp1

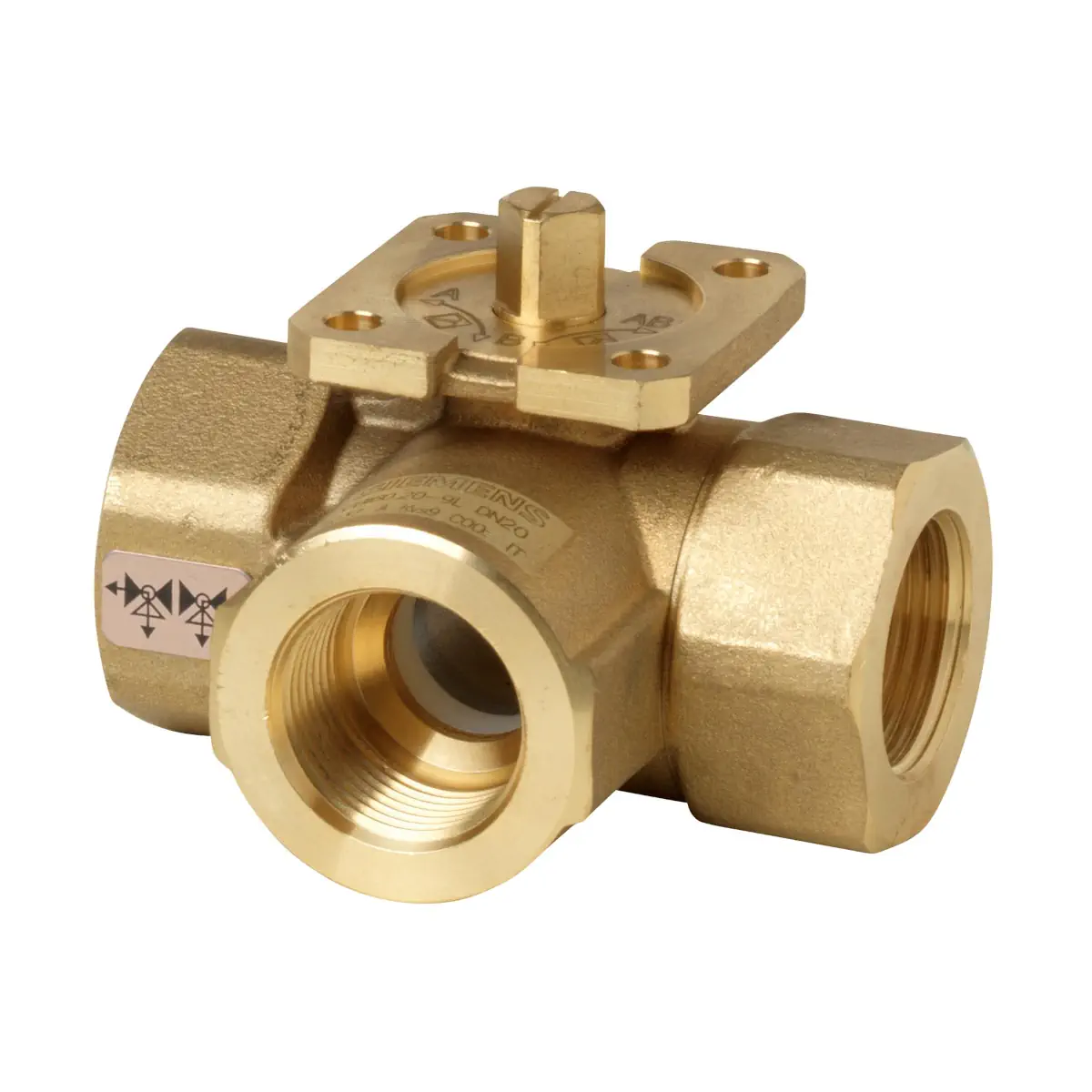

VBI60.25-9L to zawór kulowy trójdrogowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma średnicę DN 25, przepływ nominalny kvs 9 m³/h, przyłącza z gwintem wewnętrznym Rp 1 (wg ISO 7-1) oraz pracuje w klasie ciśnienia PN 40. Przełączanie realizowane jest obrotem kuli o 90°, a dzięki zoptymalizowanym przepływom i niskim momentom obrotowym zawór jest przystosowany do współpracy z dedykowanymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Model: VBI60.25-9L
• Typ: zawór kulowy 3-drogowy przełączający, kształt L
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• Średnica nominalna: DN 25
• Wartość kvs: 9 m³/h
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint wewnętrzny Rp 1 (wg ISO 7-1)
• Kąt obrotu: 90°
• Korpus: mosiądz odporny na odcynkowanie CW602N (DZR)
• Kula: mosiądz CW602N (DZR), chromowana
• Trzpień: mosiądz CW602N (DZR), przekrój kwadratowy
• Uszczelnienia: pierścienie EPDM
• Bezobsługowa konstrukcja oraz trwałe elementy robocze (polerowana kula, niskie tarcie trzpienia)

Zastosowanie

VBI60.25-9L stosuje się jako zawór przełączający w instalacjach z wodą grzewczą, chłodniczą lub gorącą, także z dodatkiem środków przeciwzamarzaniowych (zalecenie: jakość wody wg VDI 2035). Zakres temperatury czynnika: -10…120°C.

Współpraca z siłownikami

• Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi: GQD..9A, GMA..9E (ze sprężyną powrotną) oraz GSD..9A, GDB..9E, GLB..9E (bez sprężyny powrotnej).
• Maks. dopuszczalna różnica ciśnienia Δpmax dla zaworu sterowanego wskazanymi siłownikami: 350 kPa.
• Jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze: ≤ 200 kPa.

Funkcja przełączania i kierunek przepływu

Zawór jest oznaczony symbolem kierunku przepływu na korpusie. Dla wersji L (VBI60..L) przełączenie następuje poprzez obrót o 90°:

• Położenie fabryczne: B – AB (AB – B) = 100%
• Po obrocie o 90° (zgodnie ze wskazówkami zegara): A – B (B – A) = 100%

Dane techniczne

• Klasa ciśnienia: PN 40
• Temperatura czynnika: -10…120°C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Kąt obrotu: 90°
• Stopień nieszczelności (kanał regulacyjny): wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Materiał korpusu / kuli / trzpienia: mosiądz CW602N (DZR), kula chromowana
• Dławica uszczelniająca: EPDM
• Przyłącza: Rp (gwint wewnętrzny) wg ISO 7-1

Wymiary i masa (VBI60.25-9L)

• DN: 25
• Przyłącze: Rp 1
• L1: 42,7 mm
• L2: 85,4 mm
• B: 39 mm
• C: 44,8 mm
• C1: 66,5 mm
• Masa zaworu: 0,62 kg

Montaż i wskazówki projektowe

• Montaż zaworu i siłownika obrotowego jest możliwy na obiekcie bez specjalnych narzędzi i czynności nastawczych.
• Aby zwiększyć niezawodność działania, przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji (nie przekraczać dopuszczalnych różnic ciśnienia).
• W celu ograniczenia ryzyka nieszczelności połączeń: stosować śrubunki zgodne z ISO 7-1 (zawór: Rp, rurociąg: R), nie stosować nadmiernej ilości pakuł/taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”.

Podsumowanie

Siemens VBI60.25-9L to trwały trójdrogowy zawór kulowy przełączający (L) o parametrach DN 25, kvs 9 m³/h i PN 40, z gwintami wewnętrznymi Rp 1. Solidna konstrukcja z mosiądzu CW602N (DZR), obrót 90° oraz kompatybilność z dedykowanymi siłownikami Siemens sprawiają, że jest to praktyczne rozwiązanie do przełączania przepływu w instalacjach HVAC w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektywy ciśnieniowej PED 2014/68/EU dla osprzętu ciśnieniowego, grupa płynów 2. Dla tego typu zaworu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3 PED (ogólnie uznana praktyka inżynierska).
• Posiada zgodność EAC (Euroazjatycka zgodność).
• Nie utylizować produktu jako odpadu komunalnego. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Zawór przeznaczony jest do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w obiegach zamkniętych.
• Dopuszczalne czynniki robocze: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Zakres temperatury czynnika dla modelu VBI60.25-9L: od -10 °C do +120 °C. Eksploatować wyłącznie w dopuszczalnym zakresie ciśnienia i temperatury zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Klasa ciśnienia zaworu: PN 40. Nie przekraczać dopuszczalnych parametrów pracy instalacji.
• Montaż i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z instrukcją producenta i obowiązującymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze należy wyłączyć pompę i zasilanie współpracującego siłownika, zamknąć zawory odcinające, usunąć ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem instalacji siłownik obrotowy musi być prawidłowo zamontowany na zaworze.
• Przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie zaleceń producenta może spowodować obrażenia osób oraz uszkodzenie mienia na skutek ciśnienia w instalacji, napięcia elektrycznego lub pracy urządzenia.
• Zawór montować wyłącznie w dopuszczalnej pozycji montażu wskazanej przez producenta.
• Przed montażem upewnić się, że zawór jest instalowany zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie. Dla modelu VBI60.25-9L jest to zawór trójdrogowy przełączający, kształt L.
• Połączenia hydrauliczne wykonywać wyłącznie z gwintami zgodnymi z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować zbyt dużej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas przykręcania lub odkręcania rurociągu klucz kontrujący należy umieszczać na króćcu zaworu, do którego przykręcana lub odkręcana jest rura.
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz może powodować hałas i uszkodzenia.
• W instalacjach z wodą chłodniczą należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby ograniczyć ryzyko kawitacji.
• Produkt nie wymaga konserwacji, jednak wszelkie czynności eksploatacyjne i kontrolne należy wykonywać zgodnie z dokumentacją producenta.
• Stosowanie z produktami innych producentów niż wskazane przez Siemens jako współpracujące może powodować utratę gwarancji i nieprawidłową pracę układu.
