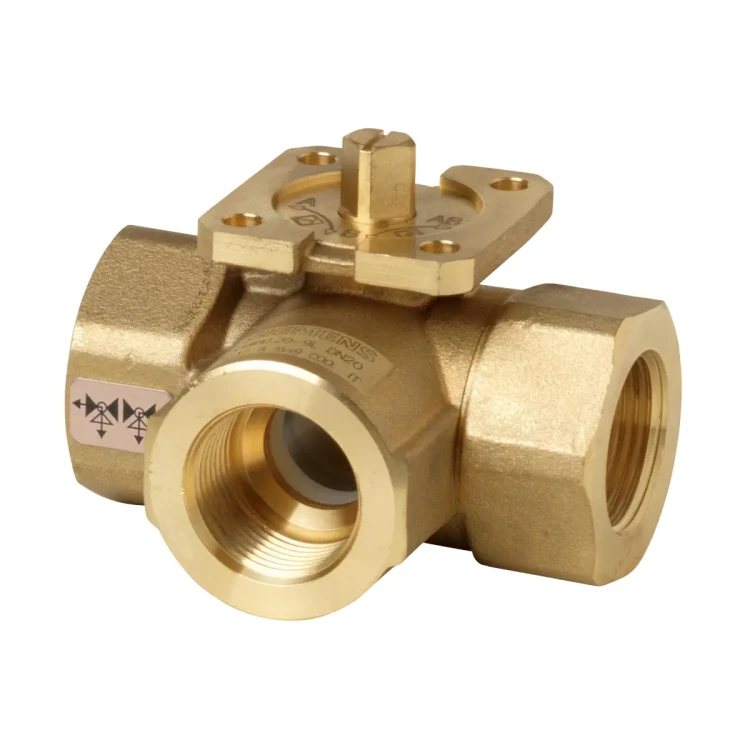

VBI60.40-25L Zawór kulowy trójdrogowy przełączający, DN40, kvs 25 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp1½

VBI60.40-25L to trójdrogowy zawór kulowy przełączający (układ L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 40, przyłącza z gwintem wewnętrznym Rp 1½ wg ISO 7-1 oraz przepływ nominalny kvs 25 m³/h. Korpus wykonany jest z mosiądzu CW602N (DZR), a przełączanie realizowane jest obrotem o 90°.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.40-25L
• Typ: zawór kulowy trójdrogowy przełączający (kształt L)
• Zastosowanie: zawór odcinający / przełączający do instalacji HVAC, do obiegów zamkniętych
• Klasa ciśnienia: PN 40 wg ISO 7268
• DN: 40
• kvs: 25 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Przyłącza: gwint wewnętrzny Rp wg ISO 7-1 (Rp 1½)
• Kąt obrotu: 90°
• Materiały: korpus/kula/trzpień – mosiądz CW602N (DZR); kula chromowana; uszczelnienia – EPDM
• Dopuszczalne czynniki: woda chłodnicza, grzewcza, gorąca oraz woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: -10…120°C
• Stopień nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4 (dla A (B–AB) oraz AB (A–B))
• Konstrukcja bezobsługowa: niskie tarcie trzpienia i polerowana kula z chromowanego mosiądzu DZR

Zastosowanie

VBI60.40-25L służy do przełączania przepływu w instalacjach HVAC pracujących w obiegach zamkniętych. Dla zwiększenia niezawodności działania zalecany jest montaż filtra zanieczyszczeń przed zaworem. Ze względu na korzystniejsze warunki temperaturowe dla uszczelnienia trzpienia, rekomendowany jest montaż na powrocie (w instalacjach grzewczych).

Aby ograniczyć hałas i ryzyko kawitacji, należy projektować instalację tak, by nie przekraczać dopuszczalnych różnic ciśnienia; jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa.

Przełączanie (układ L) i kierunek przepływu

Zawór przełącza połączenia poprzez obrót o 90°. Należy upewnić się, że zawór jest montowany zgodnie z oznaczonym na korpusie kierunkiem przepływu.

• Położenie fabryczne: B – AB (AB – B) = 100%
• Po obrocie o 90° (zgodnie ze wskazówkami zegara): A – B (B – A) = 100%

Współpraca z siłownikami

Zawór VBI60.40-25L może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

W aplikacjach wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) dopuszcza się zastosowanie standardowych siłowników obrotowych do przepustnic powietrza z odpowiednim zestawem montażowym.

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 (w dozwolonym zakresie temperatury czynnika)
• DN / kvs: DN 40 / kvs 25 m³/h
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Przyłącza: Rp 1½ (gwint wewnętrzny) wg ISO 7-1
• Materiały: CW602N (DZR) – korpus/kula/trzpień; kula chromowana; uszczelnienia EPDM
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Zgodność: EAC

Wymiary i masa

• DN: 40
• Rp: 1½
• B: 55 mm
• C: 57,1 mm
• C1: 87,6 mm
• L1: 54,8 mm
• L2: 109,6 mm
• H1: 39,8 mm
• H2: 49,8 mm
• Masa zaworu: 1,43 kg

Montaż – praktyczne wskazówki

• Stosować śrubunki zgodne z ISO 7-1: zawór (gwint wewnętrzny) = Rp, rurociąg (gwint zewnętrzny) = R.
• Nie stosować zbyt dużo pakuł ani taśmy PTFE.
• Nie dokręcać gwintu rurowego „do samego końca”.
• Klucz kontrujący umieszczać na zaworze przy króćcu, do którego rura ma być przykręcona lub odkręcona.
• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i czynności nastawczych.

Wyposażenie dodatkowe (opcjonalne)

• Adapter termiczny: ALJ100 (adapter termiczny do zaworów kulowych)

Podsumowanie

Siemens VBI60.40-25L to wytrzymały, bezobsługowy zawór kulowy trójdrogowy przełączający (L) o parametrach PN40, DN40 i kvs 25 m³/h, z przyłączami Rp 1½. Mosiężna konstrukcja CW602N (DZR), obrót 90° oraz kompatybilność z siłownikami obrotowymi Siemens czynią go praktycznym rozwiązaniem do przełączania obiegów wodnych w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy trójdrogowy przełączający VBI60.40-25L jest elementem armatury ciśnieniowej do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w obiegach zamkniętych.
• Produkt spełnia wymagania zgodności EAC (zgodność euroazjatycka).
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją producenta nie podlega oznakowaniu CE na podstawie art. 3 ust. 3 tej dyrektywy.
• Montaż, uruchomienie i serwis należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze i siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, usunąć ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Produkt przeznaczony jest do pracy z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Dopuszczalna temperatura czynnika wynosi od -10 °C do 120 °C. Klasa ciśnienia: PN 40. Ciśnienie robocze i temperatura pracy muszą być utrzymywane w zakresie dopuszczonym przez producenta.
• Aby ograniczyć zużycie zaworu i hałas, należy unikać kawitacji oraz nie przekraczać dopuszczalnych różnic ciśnienia. W instalacjach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego.
• Przed zaworem należy zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór należy montować zgodnie z oznaczonym na korpusie kierunkiem przepływu oraz w dopuszczalnej pozycji montażu wskazanej w instrukcji producenta.
• Przy podłączeniach hydraulicznych należy stosować połączenia gwintowane zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do oporu. Podczas dokręcania lub odkręcania należy używać klucza kontrującego na króćcu zaworu.
• Produkt współpracuje wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Zastosowanie nieprzewidzianych elementów współpracujących może powodować nieprawidłowe działanie instalacji.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi odpadów oraz złomowania elementów instalacyjnych.
