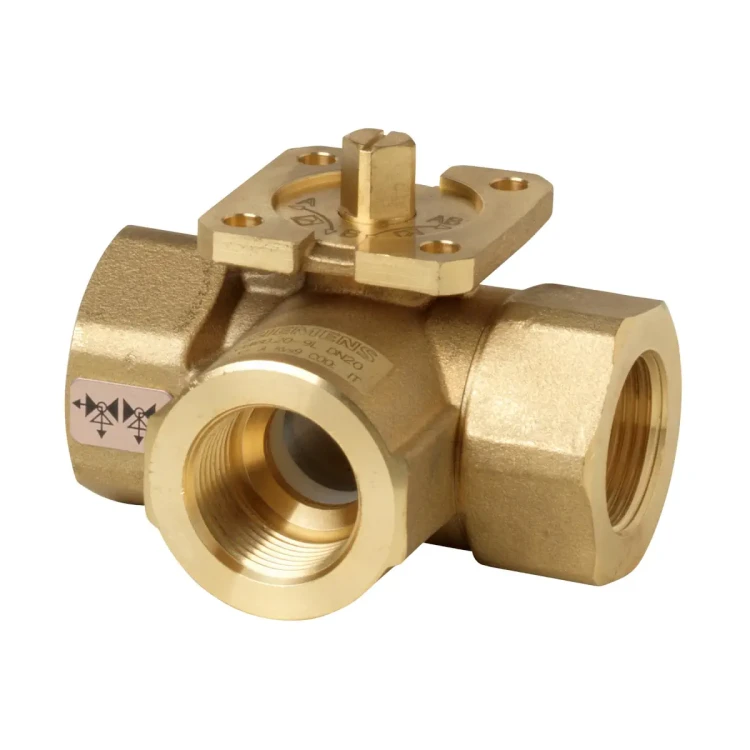

VBI60.40-49T Zawór kulowy trójdrogowy przełączający, DN40, kvs 49 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp1½

VBI60.40-49T to trójdrogowy zawór kulowy przełączający (kształt T) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór odcinający/przełączający w obiegach zamkniętych. Zawór posiada klasę ciśnienia PN40, przyłącza z gwintem wewnętrznym Rp wg ISO 7-1 oraz wykonuje przełączenie w zakresie 90°. Korpus, kula i trzpień wykonane są z mosiądzu CW602N (DZR), a kula jest chromowana dla wysokiej trwałości i niskich oporów ruchu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.40-49T
• Typ zaworu: zawór kulowy trójdrogowy przełączający (T)
• Średnica nominalna: DN 40
• Kvs (kanał A–AB): 49 m³/h
• Kvs obejścia B: > 50% wartości kvs A–AB
• Klasa ciśnienia: PN 40 wg ISO 7268
• Przyłącza: gwint wewnętrzny Rp 1½ wg ISO 7-1
• Kąt obrotu: 90°
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Nieszczelność obejścia: < 1%
• Bezobsługowa konstrukcja i niskie momenty obrotowe (optymalizowane przepływy)

Zastosowanie

Zawór VBI60.40-49T jest przeznaczony do pracy w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja) w obiegach zamkniętych jako zawór kulowy przełączający 3-drogowy.

Medium i zakres temperatur

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: -10…120 °C

Funkcje i działanie

Przełączanie (T) i kąt obrotu 90°

Zawór przełącza przepływ pomiędzy króćcami A i B względem króćca wspólnego AB. Zmiana położenia realizowana jest obrotem kuli o 90°:

• Położenie fabryczne: A – AB = 100%, B – AB = 0%
• Po obrocie o 90° (zgodnie ze wskazówkami zegara): A – AB = 0%, B – AB = 100%

Współpracujące siłowniki obrotowe

VBI60.40-49T może współpracować z elektromechanicznymi siłownikami obrotowymi:

• GQD..9A oraz GMA..9E (ze sprężyną powrotną)
• GSD..9A, GDB..9E, GLB..9E (bez sprężyny powrotnej)

Do aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Materiały

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowana
• Trzpień: mosiądz DZR CW602N
• Dławica uszczelniająca: pierścienie EPDM

Dane techniczne

• Model: VBI60.40-49T
• DN: 40
• PN: 40
• Kvs (A–AB): 49 m³/h
• Przyłącza: Rp (gwint wewnętrzny) wg ISO 7-1, Rp 1½
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120 °C
• Stopień nieszczelności kanału regulacyjnego: EN 60534-4 L/1, ulepszona klasa 4
• Nieszczelność obejścia: < 1%
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Zgodność: EAC (euroazjatycka zgodność)

Wymiary i masa

• Rp: 1½
• L1: 54,8 mm
• L2: 109,6 mm
• H1: 39,8 mm
• H2: 49,8 mm
• Masa: 1,38 kg

Wyposażenie dodatkowe (opcjonalnie)

• Adapter termiczny: ALJ100 (nr magazynowy S55846-Z115) – adapter termiczny do zaworów kulowych

Podsumowanie

Siemens VBI60.40-49T to wytrzymały, trójdrogowy zawór kulowy przełączający DN 40 o przepływie kvs 49 m³/h, przeznaczony do instalacji HVAC w obiegach zamkniętych. Konstrukcja z mosiądzu CW602N (DZR) z chromowaną kulą, przełączenie 90° oraz możliwość współpracy z dedykowanymi siłownikami obrotowymi Siemens czynią go solidnym rozwiązaniem do niezawodnego przełączania przepływu pomiędzy króćcami A i B względem AB.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, jako zawór kulowy trójdrogowy przełączający do obiegów zamkniętych.
• Osprzęt ciśnieniowy zgodny z dyrektywą PED 2014/68/UE; zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas prac przy zaworze i współpracującym siłowniku istnieje zagrożenie obrażeń oraz uszkodzenia mienia spowodowane ciśnieniem instalacji, wysoką temperaturą czynnika, napięciem elektrycznym oraz pracującym urządzeniem.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik obrotowy musi być prawidłowo zamontowany.
• Produkt pracuje jako element instalacji ciśnieniowej. Należy stosować go wyłącznie w dopuszczalnym zakresie parametrów: klasa ciśnienia PN 40, temperatura czynnika od -10 °C do 120 °C.
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Zawór należy zamontować zgodnie z oznaczonym kierunkiem przepływu i zgodnie z przeznaczeniem dla modelu VBI60.40-49T.
• Aby ograniczyć ryzyko hałasu, uszkodzeń i przyspieszonego zużycia, należy zapewnić pracę bez kawitacji oraz nie przekraczać dopuszczalnych różnic ciśnienia podanych przez producenta. W instalacjach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Połączenia hydrauliczne wykonywać wyłącznie z gwintami zgodnymi z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, ponieważ może to spowodować nieszczelność lub uszkodzenie połączenia.
• Podczas montażu i demontażu używać klucza kontrującego na króćcu zaworu, do którego przykręcana lub odkręcana jest rura, aby nie uszkodzić korpusu zaworu.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta dla modelu VBI60.40-49T.
