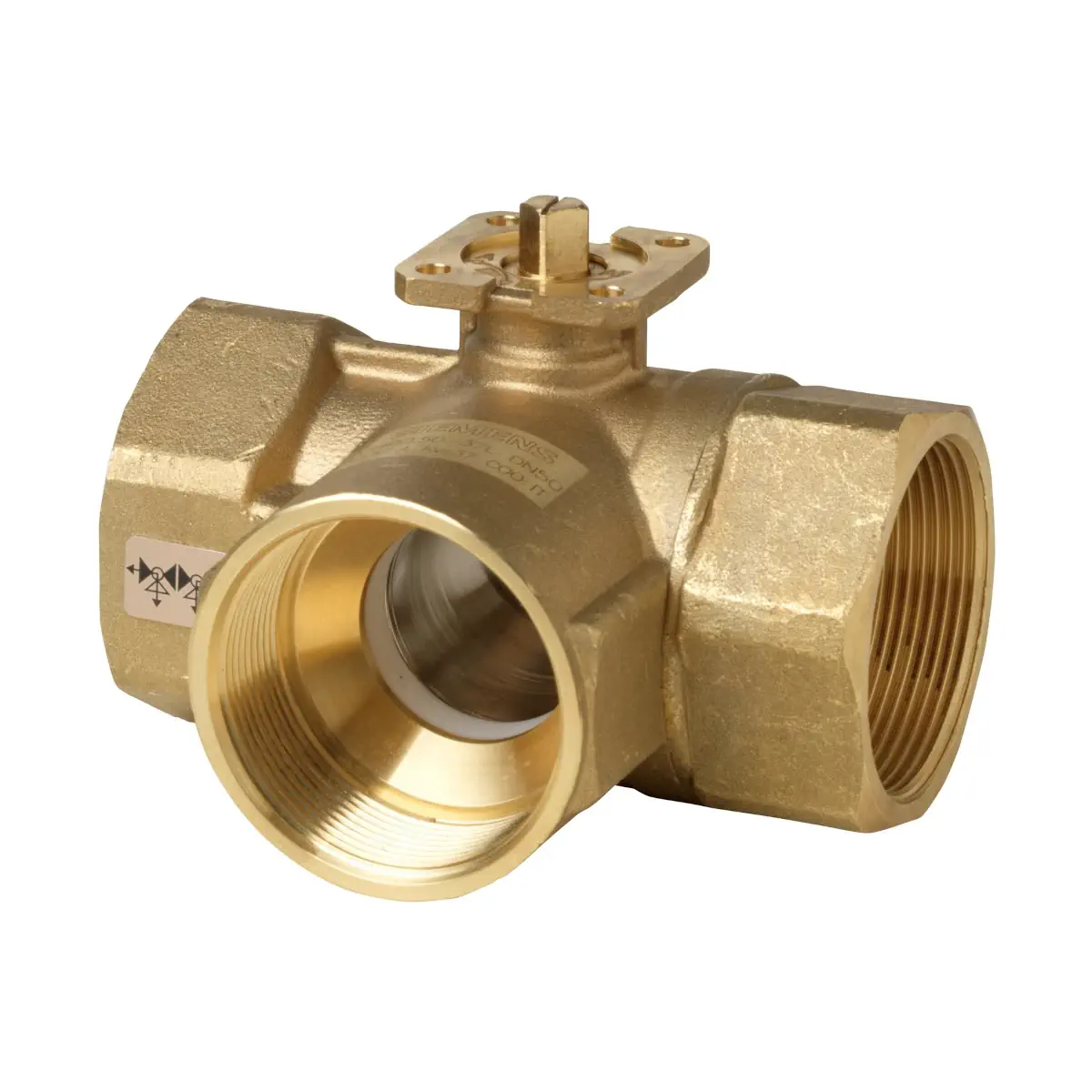

VBI60.50-37L Zawór kulowy trójdrogowy przełączający, DN50, kvs 37 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp2

VBI60.50-37L to zawór kulowy trójdrogowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 50, przyłącza z gwintem wewnętrznym Rp (ISO 7-1) oraz kvs 37 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBI60.50-37L
• Nr magazynowy: BPZ:VBI60.50-37L
• Rodzaj zaworu: zawór kulowy trójdrogowy przełączający, kształt L
• Klasa ciśnienia: PN 40 wg ISO 7268
• DN: 50
• kvs: 37 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Przyłącza: gwint wewnętrzny Rp 2 wg ISO 7-1
• Kąt obrotu: 90°
• Korpus: mosiądz CW602N (DZR), kuty na gorąco
• Kula: mosiądz CW602N (DZR), kuty na gorąco, chromowany
• Trzpień: mosiądz CW602N (DZR), kuty na gorąco
• Uszczelnienie dławicy: pierścienie EPDM

Zastosowanie

VBI60.50-37L jest przeznaczony do pracy jako zawór kulowy przełączający w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja) w obiegach zamkniętych.

Funkcja przełączania (L) i pozycje

• Położenie fabryczne: B – AB (AB – B) = 100%
• Obrót o 90° (zgodnie z ruchem wskazówek zegara): A – AB (AB – A) = 100%

Upewnić się, że zawór jest montowany zgodnie z prawidłowym kierunkiem przepływu – symbol kierunku przepływu jest umieszczony na zaworze.

Współpraca z siłownikami

Zawór VBI60.50-37L może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

Do aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry) można również stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze / temperatura czynnika: zgodnie z ISO 7005 (w dozwolonym zakresie temperatury czynnika)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Stopień nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4 (dla torów A (B-AB) oraz AB (A-B))

Wymiary i masa (VBI60.50-37L)

• DN: 50
• Przyłącze: Rp 2
• L1: 65,7 mm
• L2: 131,4 mm
• H1: 52,8 mm
• H2: 62,8 mm
• Masa: 2,36 kg

Montaż i wskazówki projektowe

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie w prosty sposób – bez specjalnych narzędzi i czynności nastawczych.
• Zalecany montaż zaworu kulowego na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zapobieganie nieszczelnościom: stosować śrubunki zgodne z ISO 7-1 (zawór: Rp, rurociąg: R), nie stosować zbyt dużo pakuł/taśmy PTFE i nie dokręcać gwintu rurowego do „samego końca”.

Opcjonalny adapter termiczny

• Adapter termiczny: ALJ100 (S55846-Z115) – do zaworów kulowych
• Ważne: nigdy nie stosować adaptera termicznego ALJ100 z siłownikami GMA na napięcie 230 V AC ani z siłownikami GMA z przełącznikami pomocniczymi na napięcie 230 V AC.

Podsumowanie

Siemens VBI60.50-37L to solidny, trójdrogowy zawór kulowy przełączający (L) do obiegów zamkniętych HVAC, o parametrach DN 50, PN40, Rp 2 i kvs 37 m³/h. Konstrukcja z mosiądzu CW602N (DZR) z chromowaną kulą oraz współpraca z dedykowanymi siłownikami obrotowymi Siemens ułatwiają budowę niezawodnych układów przełączania przepływu w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VBI60.50-37L – zawór kulowy trójdrogowy przełączający, kształt L, do obiegów zamkniętych.
• Urządzenie ciśnieniowe PN 40. Stosować wyłącznie w dopuszczalnym zakresie ciśnienia i temperatury roboczej zgodnie z dokumentacją producenta.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Temperatura czynnika: od -10 °C do +120 °C.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper. Ich użycie może powodować wycieki przy trzpieniu.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie przepisami bezpieczeństwa.
• Podczas prac serwisowych przy zaworze lub współpracującym siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami serwisowymi odłączyć przewody elektryczne od zacisków siłownika. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Istnieje ryzyko obrażeń i uszkodzenia mienia wskutek ciśnienia w instalacji, napięcia elektrycznego współpracującego siłownika oraz ruchu pracującego urządzenia.
• Zawór montować wyłącznie zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie.
• Przy połączeniach hydraulicznych stosować gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do oporu. Klucz kontrujący należy przykładać przy króćcu, do którego przykręcana lub odkręcana jest rura.
• Aby zwiększyć niezawodność działania, przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Należy zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnień może powodować przyspieszone zużycie zaworu i niepożądany hałas.
• Jeżeli wymagana jest cicha praca, zalecana maksymalna dopuszczalna różnica ciśnienia wynosi ≤ 200 kPa.
• W obiegach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, aby zapobiec kawitacji.
• Produkt nie wymaga konserwacji, jednak wszelkie kontrole i prace eksploatacyjne należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi odpadów i urządzeń technicznych.
• Zgodność EAC. Zgodnie z dokumentacją producenta produkt nie jest oznaczany znakiem CE na podstawie PED 2014/68/EU, art. 3 ust. 3.
• Dane techniczne i warunki pracy obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta; użycie produktów innych producentów może skutkować utratą gwarancji.
