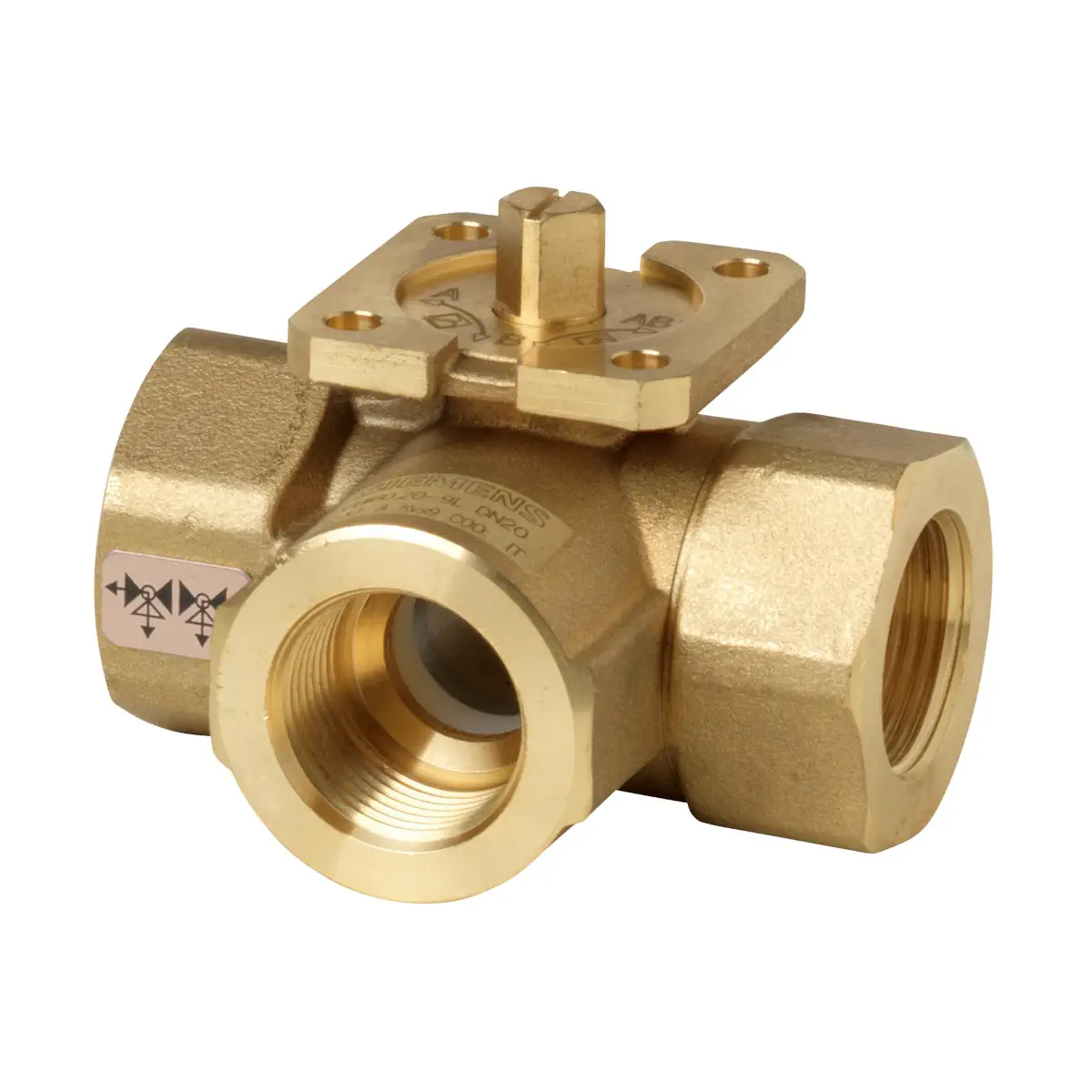

VBI60.32-25T Zawór kulowy trójdrogowy przełączający, DN32, kvs 25 m3/h, współpracuje z GLB..9E, GMA..9E, przyłącza Rp1¼

VBI60.32-25T to trójdrogowy zawór kulowy przełączający (kształt T) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, przyłącza z gwintem wewnętrznym Rp (ISO 7-1) oraz DN 32 i kvs 25 m³/h. Pracuje w zakresie obrotu 90° i może być napędzany dedykowanymi siłownikami obrotowymi Siemens (dobieranymi osobno).

Najważniejsze cechy

• Producent: Siemens
• Model: VBI60.32-25T
• Typ zaworu: zawór kulowy trójdrogowy przełączający, kształt T
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Średnica nominalna: DN 32
• Współczynnik przepływu: kvs = 25 m³/h
• Przyłącza: Rp 1¼ (gwint wewnętrzny, Rp wg ISO 7-1)
• Kąt obrotu: 90°
• Korpus: mosiądz CW602N (DZR – odporny na odcynkowanie)
• Kula: mosiądz CW602N (DZR), chromowana
• Uszczelnienia (dławica): pierścienie EPDM
• Nr magazynowy: BPZ:VBI60.32-25T

Zastosowanie

VBI60.32-25T stosuje się jako zawór przełączający w układach HVAC (ogrzewanie, wentylacja, klimatyzacja) w obiegach zamkniętych.

Dopuszczalne czynniki i temperatura

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: -10…120°C

Przełączanie (logika przepływu)

Zawór pracuje z obrotem 90° i przełącza przepływ pomiędzy króćcami A i B względem króćca AB:

• Położenie fabryczne: A – AB = 100%, B – AB = 0%
• Po obrocie o 90° (zgodnie z ruchem wskazówek zegara): A – AB = 0%, B – AB = 100%

Współpracujące siłowniki obrotowe

Zawór VBI60.32-25T może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

Szczelność

• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4
• Stopień nieszczelności obejścia: < 1%

Dane techniczne

• Klasa ciśnienia: PN 40 (wg ISO 7268)
• DN: 32
• kvs: 25 m³/h
• Przyłącza: gwint wewnętrzny Rp 1¼ (Rp wg ISO 7-1)
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120°C
• Materiał korpusu / kuli / trzpienia: mosiądz CW602N (DZR), kula chromowana
• Uszczelnienie trzpienia: EPDM
• Masa: 0,69 kg

Wymiary (VBI60.32-25T)

• DN: 32
• Rp: 1¼
• L1: 49,6 mm
• L2: 99,2 mm
• B: 48 mm
• C: 52,6 mm
• C1: 78,6 mm
• D: 42 mm
• H1: 34,3 mm
• H2: 44,3 mm

Wskazówki montażowe

• Upewnić się, że zawór zamontowano zgodnie z kierunkiem przepływu (oznaczenie na korpusie).
• Dla zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Połączenia gwintowane wykonywać zgodnie z ISO 7-1: zawór (gwint wewnętrzny) = Rp, rurociąg (gwint zewnętrzny) = R.

Podsumowanie

Siemens VBI60.32-25T to wytrzymały, trójdrogowy zawór kulowy przełączający (T) o parametrach DN 32 i kvs 25 m³/h, z przyłączami Rp 1¼ i klasą PN40. Dzięki obrotowi 90°, solidnemu korpusowi z mosiądzu CW602N (DZR) i kompatybilności z siłownikami obrotowymi Siemens, stanowi sprawdzone rozwiązanie do przełączania obiegów w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy trójdrogowy przełączający VBI60.32-25T jest przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie do obiegów zamkniętych.
• Produkt jest elementem osprzętu ciśnieniowego zgodnym z dyrektywą PED 2014/68/EU; w dokumentacji wskazano także zgodność EAC.
• Dopuszczalne czynniki robocze: woda chłodnicza, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie stosować z czynnikami opartymi na mrówczanie potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować wycieki przy trzpieniu.
• Temperatura czynnika roboczego: od -10 °C do +120 °C. Ciśnienie robocze i temperatura muszą pozostawać w zakresie dopuszczonym przez producenta oraz zgodnie z lokalnymi przepisami.
• Podczas prac przy zaworze i współpracującym siłowniku istnieje zagrożenie dla ludzi i mienia spowodowane ciśnieniem instalacji, napięciem elektrycznym oraz pracującym urządzeniem.
• Przed rozpoczęciem montażu, serwisu lub demontażu należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami należy odłączyć przewody elektryczne od zacisków. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze.
• Montaż i obsługę należy wykonywać zgodnie z krajowymi przepisami bezpieczeństwa oraz instrukcją producenta.
• Zawór należy montować wyłącznie zgodnie z oznaczonym na korpusie kierunkiem przepływu oraz przewidzianą pozycją montażu.
• Do połączeń hydraulicznych należy stosować gwinty zgodne z ISO 7-1: zawór z gwintem wewnętrznym Rp, rurociąg z gwintem zewnętrznym R.
• Nie stosować nadmiernej ilości pakuł ani taśmy PTFE. Nie dokręcać gwintu rurowego do „samego końca”. Podczas dokręcania lub odkręcania używać klucza kontrującego przy króćcu zaworu.
• Aby ograniczyć ryzyko nieszczelności i uszkodzeń, zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Należy zapewnić warunki pracy bez kawitacji. Kawitacja przyspiesza zużycie kuli i gniazda zaworu oraz może powodować hałas i uszkodzenia.
• Jeśli wymagana jest cicha praca, producent zaleca maksymalną dopuszczalną różnicę ciśnienia nie większą niż 200 kPa.
• Produkt współpracuje wyłącznie z przewidzianymi przez producenta siłownikami obrotowymi. Stosowanie produktów innych producentów powoduje utratę gwarancji.
• Zawór nie wymaga konserwacji. Nie utylizować jako odpad komunalny; utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
