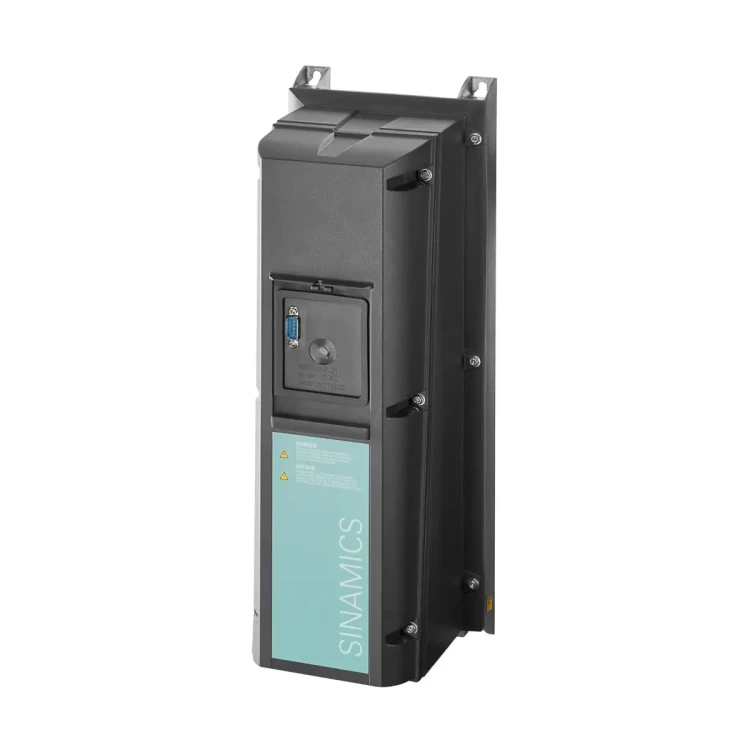

G120P-0.75/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 0,75 kW, IP55

G120P-0.75/35B to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wariant /35B to wykonanie z stopniem ochrony IP55 (UL Type 12) oraz zintegrowanym filtrem EMC klasy B (C1). Urządzenie jest zasilane z sieci 3 AC 380…480 V i w wersji zestawowej G120P składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 (budowa modułowa).

Najważniejsze cechy

• Producent: Siemens
• Model (typ): G120P-0.75/35B
• Nr zam. (MLFB): 6SL3200-6AM12-2BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów (systemy budynkowe / HVAC)
• Moc: 0.75 kW
• Prąd wyjściowy: 2.2 A
• Sprawność (η): 0.92
• Zasilanie: 3 AC 380…480 V (±10%), 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Rozmiar obudowy: A
• Regulacja: wbudowane 4 regulatory PID
• Komunikacja (standard): RS485 z protokołami USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowywanie prądu silnika do aktualnego obciążenia (dla stałej lub wolnozmiennej wartości zadanej)
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu także w warunkach występowania stanów alarmowych
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po jednym czujniku)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Tygodniowe programy czasowe – 3 programy
• Zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY)
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Komunikacja oraz wejścia/wyjścia (jednostka sterująca CU230P-2 BT)

• Port komunikacyjny: RS485 (USS, Modbus RTU, BACnet MS/TP, P1)
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO
• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Efektywność energetyczna

• Zoptymalizowana konstrukcja przemiennika ograniczająca harmoniczne i THD zgodnie z PN/EN 61000-3-12 (bez konieczności stosowania dodatkowych filtrów zewnętrznych, Rsce ≥ 250)
• Zredukowane zakłócenia harmoniczne linii zasilającej
• Brak dławików wejściowych – mniejsze wymiary i masa
• Niższa moc pozorna – możliwość stosowania mniejszych przekrojów kabli
• Wbudowane funkcje oszczędzania energii (m.in. tryb ECO, hibernacja)

Budowa zestawu i wyposażenie

SINAMICS G120P-0.75/35B jest częścią rodziny G120P – zestawu składającego się z Control Unit CU230P-2 BT oraz Power Module PM230 dostosowanego do pracy z pompami i wentylatorami. Panel operatorski (BOP-2 lub IOP-2) lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Dane techniczne (kluczowe)

• Napięcie zasilania: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień zanieczyszczenia: 2 (wg EN 61800-5-1)
• Nominalny prąd zwarciowy: IP55 (FSA–FSC): 40 kA

Montaż i wymiary (wykonanie IP55, rozmiar A)

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie); montaż na zewnątrz jest niedozwolony
• Wymiary (B × H): 154 × 460 mm
• Głębokość T1: 266 mm (z IOP-2) / 256 mm (z pokrywą lub BOP-2)
• Głębokość T2 (bez pokrywy): 249 mm
• Wymagany odstęp: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-0.75/35B (MLFB 6SL3200-6AM12-2BH0) to kompaktowy przemiennik częstotliwości 0.75 kW do pomp i wentylatorów, w wykonaniu IP55 / UL Type 12 ze zintegrowanym filtrem EMC klasy B (C1). Wbudowane funkcje aplikacyjne (m.in. ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i energooszczędną regulację w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-0.75/35B to przemiennik częstotliwości SINAMICS G120P do sterowania silnikiem indukcyjnym, przeznaczony do aplikacji pompowych i wentylatorowych.
• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz dyrektywy RoHS 2011/65/UE.
• Wersja G120P-0.75/35B jest wykonaniem IP55 z filtrem EMC klasy B, przeznaczonym do zasilania 3 x 380…480 V AC, 47…63 Hz.
• Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta.
• Urządzenie elektryczne pracujące z niebezpiecznym napięciem. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Po odłączeniu zasilania odczekać co najmniej 5 minut przed otwarciem urządzenia. Zaciski sieciowe, silnikowe i kondensatory mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu urządzenia.
• Przed montażem, okablowaniem, serwisem lub diagnostyką należy wyłączyć zasilanie, sprawdzić brak napięcia, zabezpieczyć przed ponownym załączeniem oraz upewnić się, że silnik nie może się poruszyć.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na częściach dostępnych dotykowo.
• Jeżeli po stronie zasilania stosowane są RCD lub RCM, muszą to być urządzenia typu B o wysokiej odporności, ponieważ przemiennik może powodować przepływ składowej stałej w przewodzie PE.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy, o ile dokumentacja producenta wyraźnie tego nie dopuszcza.
• Urządzenie nie jest przeznaczone do pracy w atmosferach wybuchowych. Nie instalować ani nie eksploatować w strefach, w których może wystąpić atmosfera potencjalnie wybuchowa.
• Nie używać urządzenia jako wyłącznika awaryjnego / funkcji zatrzymania awaryjnego.
• Nie wolno modyfikować urządzenia. Należy stosować wyłącznie części zamienne i akcesoria zalecane lub dostarczane przez producenta.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych wartości środowiskowych i technicznych określonych przez producenta.
• W czasie pracy silnik może uruchomić się nieoczekiwanie. Wybrane nastawy mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Nieprawidłowe ustawienia parametrów mogą spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi. Parametryzację należy zabezpieczyć przed nieautoryzowanym dostępem, a w instalacji zastosować odpowiednie środki bezpieczeństwa.
• W przypadku aktywacji trybu pożarowego / awaryjnego (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego przemiennika.
• Wersja IP55 może być montowana poza szafą sterowniczą, lecz nie jest dopuszczona do montażu na zewnątrz budynku. Dla zachowania zdolności chłodzenia urządzenie należy montować pionowo bezpośrednio na płaskiej ścianie; w przypadku braku płaskiej powierzchni należy zastosować odpowiednią płytę prowadzenia powietrza przewidzianą przez producenta.
• Aby spełnić wymagania EMC, urządzenie należy montować na niepomalowanej metalowej powierzchni oraz wykonać instalację zgodnie z zasadami EMC, w tym z prawidłowym podłączeniem ekranów przewodów.
• Niepodłączone ekrany przewodów lub nieużywane żyły kabli mocy mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Dla wersji IP55 z filtrem klasy B należy stosować ekranowany przewód silnikowy zgodnie z dokumentacją producenta; dla zgodności EMC kategorii C1 dopuszczalna długość przewodu silnikowego wynosi maks. 25 m.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia 0…40°C bez obniżenia mocy, powyżej tej wartości do 60°C z obniżeniem mocy, wilgotność względna poniżej 95% bez kondensacji, wysokość do 2000 m n.p.m.
• Niedopuszczalne są: kondensacja, zraszanie, oblodzenie, silne wstrząsy, nadmierne wibracje, korozyjne gazy oraz niewłaściwa wentylacja.
• Podczas obchodzenia się z modułami elektronicznymi należy stosować zasady ochrony ESD. Wyładowania elektrostatyczne mogą uszkodzić urządzenie lub jego podzespoły.
• Wentylatory chłodzące są elementem eksploatacyjnym. Producent zaleca ich kontrolę i w razie potrzeby wymianę po około 40 000 godzin pracy.
