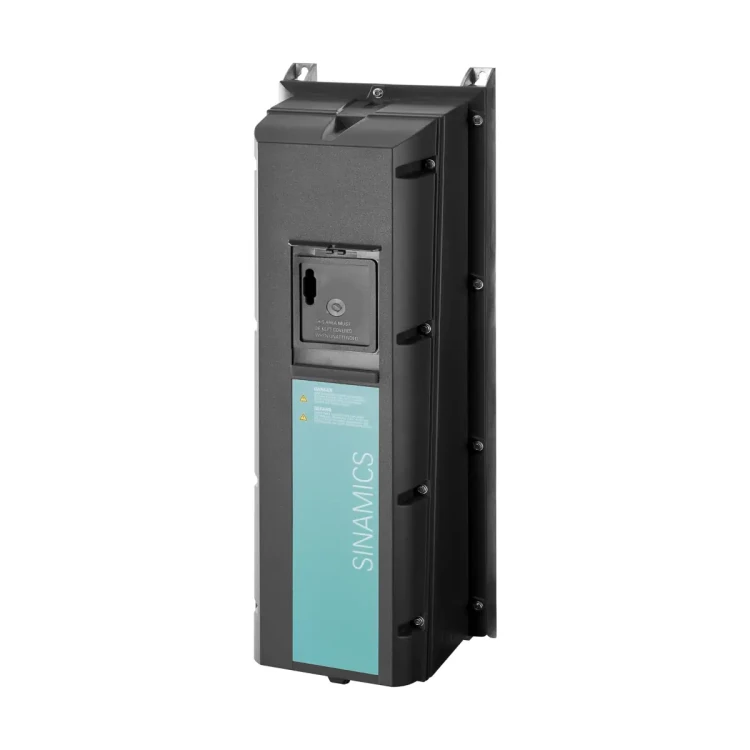

G120P-7.5/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 7,50 kW, IP55

Siemens SINAMICS G120P-7.5/35B to przemiennik częstotliwości dedykowany do pomp i wentylatorów w systemach budynkowych, przeznaczony do energooszczędnej regulacji prędkości napędów w aplikacjach HVAC. Model ten pracuje z zasilaniem 3× 380…480 V AC i w tej wersji posiada obudowę IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy B (C1). Zestaw G120P składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do charakterystyki pomp i wentylatorów.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-7.5/35B
• Nr zam. (MLFB): 6SL3200-6AM21-8BH0
• Przeznaczenie: przemiennik częstotliwości do sterowania pompami i wentylatorami w instalacjach budynkowych
• Moc: 7,5 kW
• Prąd wyjściowy: 18 A
• Sprawność η: 0,97
• Rozmiar obudowy: B
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Port komunikacyjny (standard): RS485 (USS, Modbus RTU, BACnet MS/TP, P1)
• Regulatory: wbudowane 4 regulatory PID
• Konstrukcja: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – możliwość załączenia napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dopasowaniu prądu silnika do aktualnego obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Tryb pożarowy Essential Service Mode (ESM) – specjalny tryb pracy umożliwiający pracę napędu mimo stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa ciśnienia lub temperatury z użyciem do 3 czujników albo regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – swobodnie programowalne tygodniowe programy czasowe (×3).
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie (np. obniżenie nocne wartości zadanej).
• Programowalne bloki logiczne – możliwość tworzenia prostych programów.
• Monitorowanie temperatury silnika – z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i monitoring: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania – hamowanie za pomocą obwodu pośredniego DC.

Komunikacja, wejścia/wyjścia i czujniki

Zestaw G120P-7.5/35B wyposażony jest standardowo w jednostkę sterującą CU230P-2 BT, która obsługuje komunikację przez RS485 z protokołami USS, Modbus RTU, BACnet MS/TP oraz P1.

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick sensor
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (kluczowe)

• Moc: 7,5 kW
• Prąd wyjściowy: 18 A
• Sprawność η: 0,97
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Wysokość instalacji: do 2000 m n.p.m.
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)

Budowa zestawu i wyposażenie

• Skład zestawu: jednostka sterująca CU230P-2 BT + moduł mocy PM230.
• Panel operatorski lub pokrywa maskująca: nie są dołączane do zestawu i należy je zamawiać oddzielnie.
• Opcje paneli: BOP-2 (IP55) lub IOP-2 (IP54) albo pokrywa maskująca.

Instalacja i serwis

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.
• Serwisowanie: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia (budowa modułowa).
• Wentylatory: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy.

Podsumowanie

Siemens SINAMICS G120P-7.5/35B to przemiennik częstotliwości 7,5 kW w obudowie IP55 z zintegrowanym filtrem EMC klasy B (C1), zaprojektowany specjalnie do aplikacji pompowych i wentylatorowych w budynkach. Standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1), 4 regulatory PID oraz funkcje takie jak ECO, hibernacja, kaskadowanie silników i tryb pożarowy ESM ułatwiają budowę energooszczędnych i niezawodnych układów HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-7.5/35B to przemiennik częstotliwości SINAMICS G120P, wariant IP55 z wbudowanym filtrem EMC klasy B (C1), przeznaczony do sterowania silnikami w aplikacjach pompowych i wentylatorowych.
• Produkt spełnia wymagania oznakowania CE zgodnie z dyrektywą niskonapięciową oraz wymaganiami EMC wskazanymi w dokumentacji producenta.
• Urządzenie jest przeznaczone wyłącznie do montażu i użytkowania zgodnie z dokumentacją producenta, jako element instalacji elektrycznych lub maszyn. Użycie niezgodne z przeznaczeniem, modyfikacje urządzenia oraz stosowanie niezalecanych części i akcesoriów są zabronione.
• Nie używać urządzenia jako wyłącznika awaryjnego „emergency stop”.
• Nie instalować ani nie użytkować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może wystąpić atmosfera wybuchowa.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, posiadający odpowiednie przeszkolenie i uprawnienia.
• Urządzenie należy obowiązkowo uziemić zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem i zagrożenie życia.
• Przemiennik może powodować składową stałą prądu w przewodzie PE. Jeżeli po stronie zasilania stosowane są wyłączniki lub monitory różnicowoprądowe, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Urządzenie pracuje z niebezpiecznymi napięciami. Zaciski zasilania, silnika oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania. Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać co najmniej 5 minut.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między fazami oraz między fazami i przewodem ochronnym, odłączyć wszystkie źródła energii pomocniczej i zabezpieczyć instalację przed przypadkowym ponownym załączeniem.
• Do wszystkich połączeń i zacisków modułów elektronicznych wolno stosować wyłącznie źródła napięcia SELV/PELV.
• Nie używać urządzenia uszkodzonego. W przypadku uszkodzeń mechanicznych, śladów przegrzania, zawilgocenia lub innych nieprawidłowości urządzenie należy wycofać z eksploatacji.
• Nie otwierać połączeń wtykowych pod napięciem, chyba że dokumentacja producenta wyraźnie dopuszcza taką operację.
• Po załączeniu napędu silnik może uruchomić się samoczynnie. Niektóre ustawienia parametrów mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu. Przed pracami serwisowymi należy zapewnić mechaniczne odłączenie silnika, jeżeli wymaga tego aplikacja.
• Podczas uruchamiania i identyfikacji silnika mogą wystąpić niekontrolowane ruchy napędzanej maszyny. Przed włączeniem należy upewnić się, że nikt nie przebywa w strefie niebezpiecznej, a luźne elementy i obciążenia zostały odpowiednio zabezpieczone.
• Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Nie używać telefonów komórkowych ani radiowych urządzeń nadawczych o mocy powyżej 1 W w odległości mniejszej niż około 2 m od urządzenia, ponieważ może to spowodować zakłócenia pracy i niebezpieczne zachowanie maszyny.
• Model G120P-7.5/35B jest wykonaniem IP55 do montażu naściennego, jednak zgodnie z dokumentacją nie jest dopuszczony do montażu na zewnątrz budynków.
• Urządzenie należy montować wyłącznie w dopuszczalnych warunkach środowiskowych: bez kondensacji, zraszania i oblodzenia, z zapewnieniem właściwej wentylacji oraz zgodnie z dopuszczalnym zakresem temperatur i wilgotności podanym przez producenta.
• Dla wykonania IP55 w obudowie FSB urządzenie należy montować bezpośrednio na płaskiej ścianie. Jeżeli nie jest to możliwe, należy zastosować dodatkową płytę prowadzenia powietrza przewidzianą przez producenta.
• W celu spełnienia wymagań EMC urządzenie należy montować na niemalowanej metalowej powierzchni oraz prowadzić okablowanie zgodnie z zasadami EMC określonymi przez producenta.
• Ekrany kabli oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Dla tego wariantu z filtrem klasy B należy stosować wymagane przez producenta elementy EMC: ekranowany kabel silnikowy oraz ferryt(y). W wykonaniu IP55 FSB z filtrem klasy B wymagany jest ferryt na kablu silnikowym oraz dodatkowo ferryt(y) na kablu zasilającym, zgodnie z dokumentacją montażową producenta.
• Stosować wyłącznie przewody i długości kabli zgodne z dokumentacją producenta. Nieprawidłowy dobór kabli lub niezgodny montaż EMC może powodować zakłócenia, nieprawidłową pracę lub uszkodzenie urządzenia.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż elementów elektronicznych należy wykonywać z zachowaniem zasad ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeżeli jest aktywowany, funkcje ochrony urządzenia i wyposażenia mogą zostać wyłączone. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wentylatory chłodzące są elementami eksploatacyjnymi. Producent zaleca ich kontrolę i ewentualną wymianę po około 40 000 godzin pracy lub zależnie od warunków eksploatacji.
