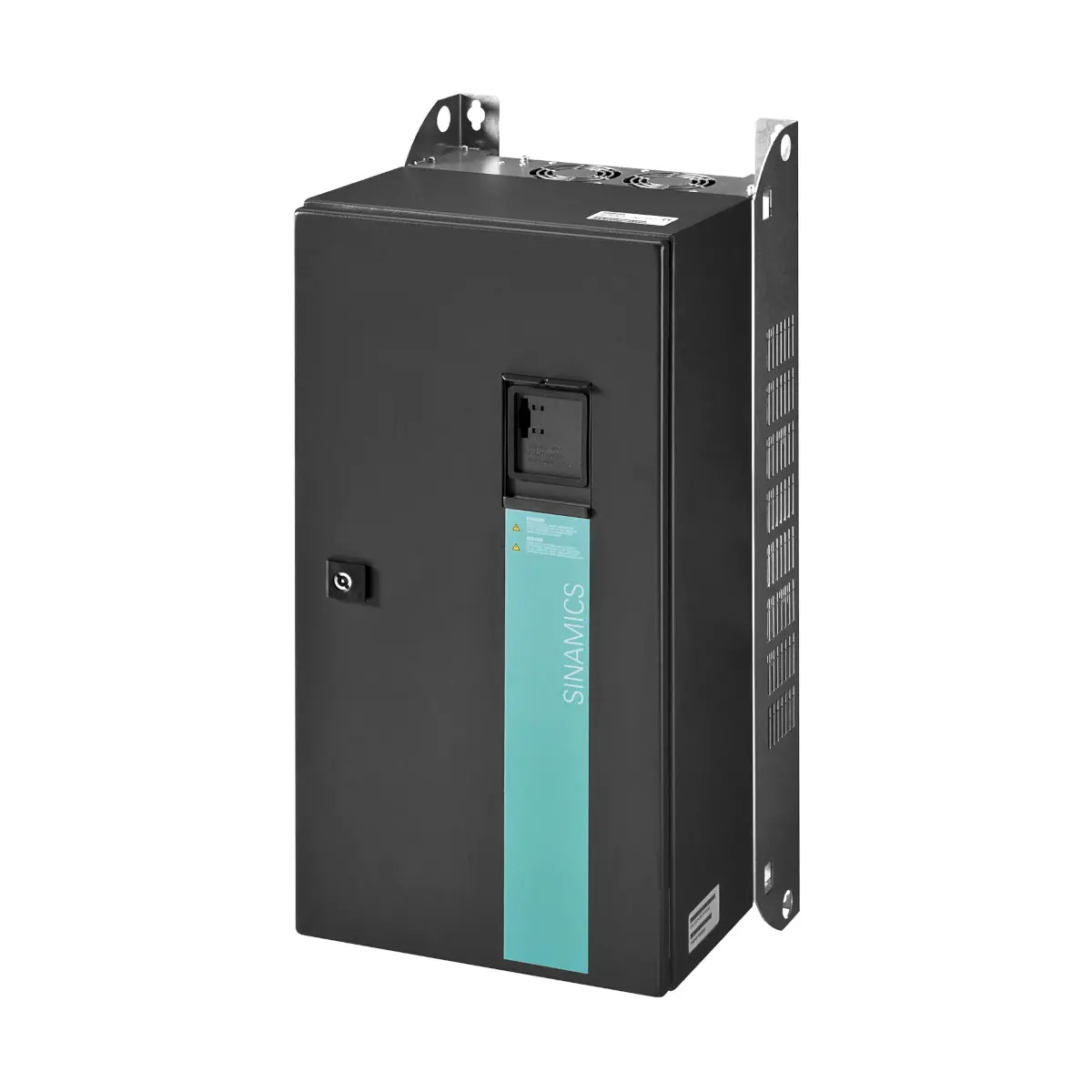

G120P-37/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 37,0 kW, IP55

Siemens SINAMICS G120P-37/35B (MLFB 6SL3200-6AM27-5BH0) to przemiennik częstotliwości przeznaczony do energooszczędnej regulacji prędkości pomp i wentylatorów w instalacjach budynkowych. Urządzenie pracuje z zasilaniem 3 AC 380…480 V i oferuje moc 37 kW przy prądzie wyjściowym 75 A. Wersja IP55 posiada zintegrowany filtr EMC klasy B (C1) i jest przystosowana do montażu poza szafą (np. na ścianie), zgodnie z wymaganiami instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-37/35B
• Nr zamówieniowy (MLFB): 6SL3200-6AM27-5BH0
• Zastosowanie: przemiennik częstotliwości dedykowany do pomp i wentylatorów w systemach budynkowych
• Moc: 37 kW
• Prąd wyjściowy: 75 A
• Skuteczność η: 0.97
• Zasilanie: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Jednostka sterująca (w zestawie): SINAMICS Control Unit CU230P-2 BT
• Moduł mocy: SINAMICS Power Module PM230
• Regulatory: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485 z protokołami USS, Modbus RTU, BACnet MS/TP, P1

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych, dostosowujących wydajność do sygnałów zapotrzebowania.
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia dla oszczędzania energii.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu także przy stanach alarmowych.
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe (x3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów sterujących.
• Monitorowanie temperatury silnika (PTC, KTY) oraz m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Port komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 VDC, 24 VDC), 1 × PSU-in (24 VDC)

Efektywność energetyczna

• Zoptymalizowana budowa przemiennika – ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby stosowania dodatkowych filtrów zewnętrznych (dla Rsce ≥ 250).
• Zredukowane zakłócenia harmoniczne linii zasilającej.
• Wbudowane funkcje oszczędzania energii (m.in. Tryb ECO, hibernacja).

Dane techniczne (wybrane)

• Moc: 37 kW
• Prąd wyjściowy: 75 A
• Skuteczność η: 0.97
• Napięcie zasilania: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP55 / UL Type 12

Wymiary i montaż (IP55, rozmiar obudowy E)

• Rozmiar obudowy: E
• Wymiary (B × H): 320 × 751 mm
• Głębokość T1: 346 mm (z IOP-2) / 336 mm (z pokrywą lub BOP-2)
• Głębokość T2: 329 mm (bez pokrywy)
• Wymagane odstępy montażowe: góra 300 mm, dół 300 mm, po bokach 50 mm
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.

Integracja i uruchomienie

• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1, integracja przez Modbus lub USS.
• Uruchomienie: wsparcie narzędziowe poprzez oprogramowanie STARTER oraz kreatory aplikacyjne dostępne z panelem IOP-2.

Podsumowanie

Siemens SINAMICS G120P-37/35B to przemiennik częstotliwości 37 kW w wykonaniu IP55 z filtrem EMC klasy B (C1), zaprojektowany specjalnie do regulacji pomp i wentylatorów w budynkach. Wbudowane funkcje aplikacyjne (PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację z automatyką budynkową i optymalizację zużycia energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-37/35B jest przemiennikiem częstotliwości do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Posiada oznaczenie CE oraz spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej, EMC i RoHS, zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, serwis i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, przeszkolony w zakresie pracy z urządzeniami energoelektronicznymi.
• Urządzenie pracuje przy niebezpiecznych napięciach. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Nawet po odłączeniu zasilania zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać co najmniej 5 minut, a następnie potwierdzić brak napięcia.
• Nie otwierać połączeń wtykowych podczas pracy ani pod napięciem, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność.
• Wszystkie połączenia i zaciski modułów elektronicznych należy zasilać wyłącznie napięciami SELV/PELV. Zastosowanie niewłaściwego zasilania grozi porażeniem lub uszkodzeniem urządzenia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Jeżeli w instalacji zastosowano wyłączniki lub monitory różnicowoprądowe po stronie zasilania przemiennika, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Silnik może uruchomić się samoczynnie i niespodziewanie. Funkcje takie jak automatyczny restart lub lotny start mogą spowodować ponowne uruchomienie napędu po zaniku zasilania, po błędzie lub przy obracającym się silniku.
• Przed uruchomieniem należy upewnić się, że nikt nie przebywa w strefie zagrożenia, a wszystkie elementy mechaniczne są prawidłowo zamocowane. W razie potrzeby należy zastosować mechaniczny rozłącznik serwisowy przewodu silnikowego.
• Produkt nie może być używany jako urządzenie zatrzymania awaryjnego.
• Nie wolno modyfikować urządzenia ani stosować części zamiennych i akcesoriów innych niż zalecane lub dostarczane przez producenta.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może powstać atmosfera wybuchowa.
• Podczas pracy urządzenie wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Model G120P-37/35B jest wersją o stopniu ochrony IP55. Urządzenie należy instalować zgodnie z wymaganiami producenta, z zapewnieniem właściwej wentylacji i przepływu powietrza.
• Nieprzestrzeganie wymaganych odstępów wentylacyjnych może prowadzić do przegrzania, skrócenia żywotności, pożaru lub uszkodzenia urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: do 2000 m n.p.m., przy wilgotności względnej poniżej 95% bez kondensacji, bez zraszania i oblodzenia oraz w zakresie temperatur pracy określonym w dokumentacji producenta.
• Nie instalować urządzenia w miejscach narażonych na wstrząsy, nadmierne drgania, silne pola elektromagnetyczne, gazy korozyjne ani inne warunki niezgodne z dokumentacją techniczną.
• Przy instalacji należy prawidłowo podłączyć ekrany przewodów i przewody ochronne. Niepodłączone ekrany kabli mogą powodować występowanie niebezpiecznych napięć dotykowych wskutek sprzężeń pojemnościowych.
• Błędy parametryzacji mogą prowadzić do nieprawidłowej pracy maszyny, obrażeń lub uszkodzeń. Parametry należy zabezpieczyć przed nieuprawnioną zmianą, a po uruchomieniu przeprowadzić test działania funkcji istotnych dla bezpieczeństwa.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i napędu są wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie jest przeznaczone do silników i instalacji dobranych zgodnie z dokumentacją producenta. Nieprawidłowy dobór przewodów, zabezpieczeń, filtrów EMC lub parametrów silnika może skutkować uszkodzeniem urządzenia albo instalacji.
• Wentylatory chłodzące są elementami eksploatacyjnymi. Producent zaleca ich kontrolę i ewentualną wymianę po około 40 000 godzin pracy lub zależnie od warunków eksploatacji.
