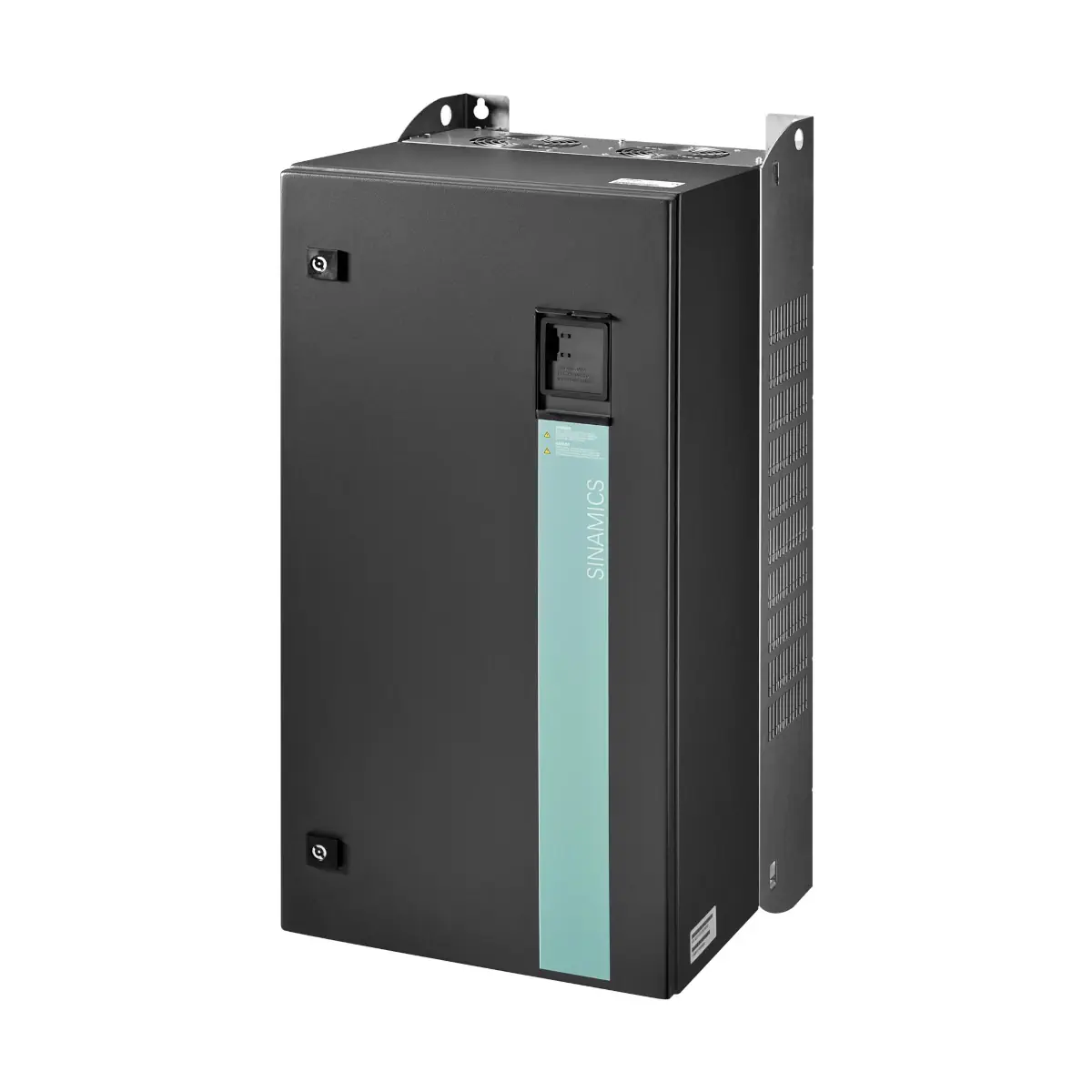

G120P-55/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 55,0 kW, IP55

G120P-55/35B to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych (HVAC). Wersja ta pracuje z zasilaniem 3 AC 380…480 V i oferuje moc znamionową 55 kW, przy stopniu ochrony IP55 / UL Type 12 oraz zintegrowanym filtrze EMC klasy B (C1). Urządzenie ma budowę modułową (oddzielna jednostka sterująca i moduł mocy) i w standardzie wykorzystuje jednostkę sterującą CU230P-2 BT z komunikacją przez RS485 (USS/Modbus RTU/BACnet MS/TP/P1).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-55/35B
• Nr zam. (MLFB): 6SL3200-6AM31-1BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych
• Moc znamionowa: 55 kW
• Prąd wyjściowy: 110 A
• Sprawność η: 0.97
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Wbudowane regulatory: 4 regulatory PID
• Komunikacja (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Rozmiar obudowy: F

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dla aplikacji pomp i wentylatorów)

• Automatyczny restart – samoczynny start po zaniku zasilania lub po błędzie.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dopasowanie prądu silnika do obciążenia (oszczędność energii).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe: 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami w oparciu o czas.
• Swobodnie programowalne bloki logiczne – możliwość tworzenia prostych programów.
• Monitorowanie temperatury silnika z użyciem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja i I/O

• Jednostka sterująca (standard w G120P): CU230P-2 BT z RS485 dla USS, Modbus RTU, BACnet MS/TP i P1.
• Opcjonalne jednostki sterujące: wersje z PROFIBUS DP, CANopen lub PROFINET IO.
• Wejścia/wyjścia (CU230P-2):
  • Wejścia cyfrowe: 6 DI
  • Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
  • Wejścia analogowe: 4 AI (w tym wejścia dla Pt1000 i LG-Ni1000)
  • Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • Wejście czujnika temperatury silnika: KTY/PTC/ThermoClick
  • Zasilania pomocnicze: 2 × PSU-out (10 VDC, 24 VDC), 1 × PSU-in (24 VDC)

Dane techniczne (dla G120P-55/35B)

• Moc znamionowa: 55 kW
• Prąd wyjściowy: 110 A
• Sprawność η: 0.97
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Nominalny prąd zwarciowy: IP55 FSD–FSF: 65 kA
• Stopień ochrony: IP55 / UL Type 12
• Zgodność: UL, CE, c-tick

Montaż i wymiary (IP55, rozmiar F)

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.
• Wymiary (B × H): 410 × 915 mm
• Głębokość: T1 z IOP-2: 433 mm; T1 z pokrywą/BOP-2: 423 mm; T2 bez pokrywy: 416 mm
• Wymagane odstępy: góra 350 mm, dół 350 mm, po bokach 50 mm

Ważne informacje o kompletacji

• SINAMICS G120P jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Podsumowanie

Siemens SINAMICS G120P-55/35B to przemiennik częstotliwości 55 kW w wykonaniu IP55 / UL Type 12 z filtrem EMC klasy B (C1), zaprojektowany do pracy z pompami i wentylatorami w aplikacjach HVAC. Wbudowane funkcje (m.in. ECO, hibernacja, kaskadowanie do 4 silników, tryb pożarowy ESM) oraz 4 regulatory PID ułatwiają optymalizację zużycia energii i stabilną regulację procesu, a komunikacja (USS/Modbus RTU/BACnet MS/TP/P1) wspiera integrację z automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt Siemens SINAMICS G120P-55/35B jest przemiennikiem częstotliwości do sterowania silnikami indukcyjnymi, przeznaczonym do zastosowań z pompami i wentylatorami.
• Urządzenie posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE wskazanych w dokumentacji producenta, w tym dyrektywy niskonapięciowej, EMC oraz RoHS.
• Model G120P-55/35B jest wariantem IP55 z filtrem EMC klasy B. Zgodność EMC dla tego wariantu zależy od prawidłowego montażu i okablowania zgodnie z dokumentacją producenta, w tym od stosowania odpowiednich długości i typów przewodów.
• Urządzenie elektryczne niskonapięciowe zasilane napięciem 3 x 380 ... 480 V AC. Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel.
• Przed rozpoczęciem jakichkolwiek prac należy odłączyć zasilanie i odczekać co najmniej 5 minut przed otwarciem urządzenia. Zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu zasilania.
• Przed dotknięciem zacisków i części przewodzących należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym. Należy również zabezpieczyć źródła energii przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może skutkować porażeniem prądem elektrycznym.
• Przemiennik może powodować składową stałą w przewodzie PE. Jeżeli w instalacji stosowane są urządzenia RCD/RCM do ochrony przeciwporażeniowej, po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła zasilania SELV lub PELV, jeżeli wymaga tego dokumentacja połączeń sterujących.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, o ile producent nie dopuścił tego wyraźnie w dokumentacji. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Urządzenie nie może być używane jako element funkcji zatrzymania awaryjnego. Funkcje bezpieczeństwa systemu i maszyny muszą być realizowane przez odpowiednie, niezależne środki ochronne.
• Nie wolno modyfikować urządzenia ani stosować go do zastosowań innych niż opisane przez producenta. Należy używać wyłącznie części zamiennych i akcesoriów zalecanych lub dostarczanych przez producenta.
• Urządzenie nie jest przeznaczone do pracy w atmosferach wybuchowych. Nie instalować i nie eksploatować w strefach, w których może wystąpić atmosfera potencjalnie wybuchowa.
• Podczas pracy silnik może uruchomić się nieoczekiwanie, również po zaniku i powrocie zasilania albo po skasowaniu błędu, jeżeli aktywne są odpowiednie funkcje restartu. Przed pracami przy maszynie należy uniemożliwić niezamierzony ruch napędu i elementów wykonawczych.
• Urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Model G120P-55/35B należy instalować wyłącznie w warunkach środowiskowych dopuszczonych przez producenta. Niedopuszczalne są: kondensacja, oblodzenie, zraszanie, nadmierna wilgotność, gazy korozyjne, silne drgania, wstrząsy oraz niewłaściwa wentylacja.
• Dla prawidłowego chłodzenia urządzenia należy zapewnić wymagane odstępy montażowe i swobodny przepływ powietrza zgodnie z dokumentacją producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Wariant IP55 może być montowany poza szafą sterowniczą, lecz niedozwolony jest montaż na zewnątrz budynku. Montaż należy wykonywać zgodnie z wymaganiami producenta dotyczącymi powierzchni montażowej i chłodzenia.
• W celu spełnienia wymagań EMC należy stosować montaż kompatybilny elektromagnetycznie, w tym prawidłowe prowadzenie kabli, ekranowanie i uziemienie ekranów zgodnie z dokumentacją producenta. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• W przypadku przewodów ekranowanych ekran należy łączyć możliwie dużą powierzchnią do uziemionej obudowy lub odpowiednich elementów EMC. Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i komunikacyjnych.
• Do transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych parametrów technicznych producenta. Nie używać urządzenia uszkodzonego.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas magazynowania, transportu, montażu i serwisowania należy stosować zasady ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i napędu mogą być ograniczone lub wyłączone. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest absolutnie konieczna dla funkcji bezpieczeństwa obiektu.
• W ramach konserwacji należy regularnie usuwać zanieczyszczenia, kontrolować drożność wentylacji, stan przewodów, zacisków i wentylatorów. Producent wskazuje kontrolę i ewentualną wymianę wentylatorów po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
