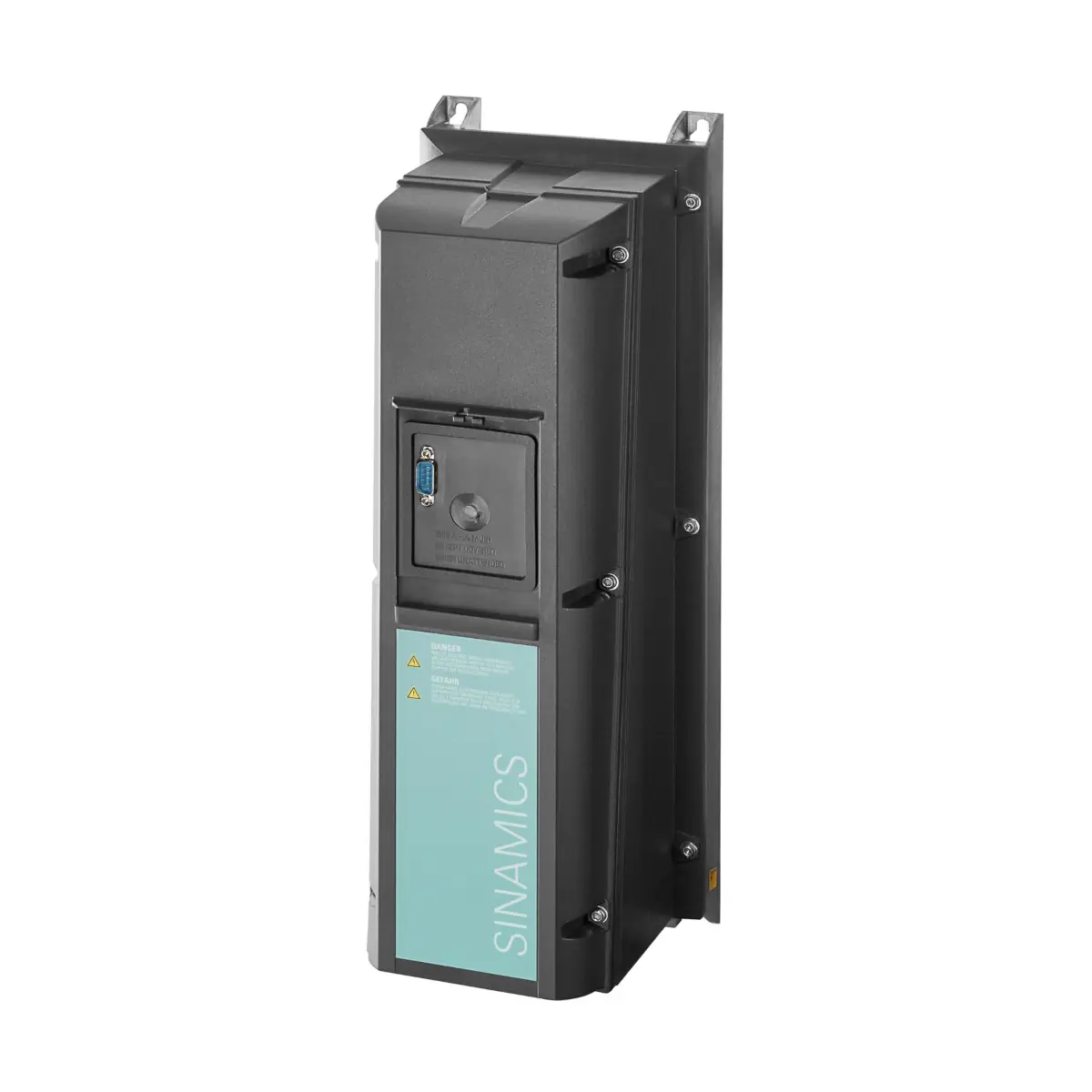

G120P-2.2/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 2,20 kW, IP55

Siemens SINAMICS G120P-2.2/35B to przemiennik częstotliwości dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Wersja 35B posiada stopień ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy B (C1). Model przeznaczony jest do pracy z zasilaniem 3 × 380…480 V AC i oferuje moc znamionową 2,2 kW (prąd wyjściowy 5,9 A, sprawność η = 0,96).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-2.2/35B
• Nr zam. (MLFB): 6SL3200-6AM15-8BH0
• Zastosowanie: przemiennik do pomp i wentylatorów w systemach budynkowych
• Moc: 2,2 kW
• Prąd wyjściowy: 5,9 A
• Sprawność η: 0,96
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Budowa modułowa: jednostka sterująca CU230P-2 BT + moduł mocy PM230
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dopasowanie prądu silnika do obciążenia w aplikacjach ze stałą lub wolnozmienną wartością zadaną.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami zależnymi od czasu.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów.
• Monitorowanie temperatury silnika z użyciem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Stopień zanieczyszczenia wg EN 61800-5-1: 2
• Zgodność: UL, CE, c-tick

Obudowa i montaż (IP55, rozmiar A)

• Rozmiar obudowy: A
• Wymiary (mm): B = 154, H = 460
• Głębokość T1 (mm): 266 z IOP-2 / 256 z pokrywą lub BOP-2
• Głębokość T2 bez pokrywy (mm): 249
• Wymagany odstęp montażowy (mm): góra 100 / dół 100 / po bokach 0
• Uwagi dot. instalacji: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.
• Panel operatorski / pokrywa maskująca: nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Podsumowanie

Siemens SINAMICS G120P-2.2/35B to kompaktowy przemiennik do aplikacji pompowych i wentylatorowych, łączący moc 2,2 kW z obudową IP55 oraz filtrem EMC klasy B (C1). Wbudowane funkcje dla HVAC (m.in. ECO, hibernacja, kaskadowanie, ESM) oraz 4 regulatory PID ułatwiają precyzyjną regulację i realne oszczędności energii w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu Siemens SINAMICS G120P-2.2/35B – przemiennik częstotliwości o mocy 2,2 kW, w wykonaniu IP55, z wbudowanym filtrem EMC klasy B (C1).
• Posiada oznaczenie CE (zgodność z wymaganiami UE, w tym dyrektywy niskonapięciowej, EMC oraz RoHS zgodnie z dokumentacją producenta).
• Urządzenie jest przeznaczone wyłącznie do sterowania silnikami indukcyjnymi w aplikacjach pomp i wentylatorów. Użycie niezgodne z przeznaczeniem może spowodować obrażenia, śmierć lub szkody materialne.
• Nie używać urządzenia jako wyłącznika awaryjnego / funkcji Emergency Stop.
• Nie wolno modyfikować urządzenia ani stosować części zamiennych i akcesoriów innych niż zalecane przez producenta.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację mogą wykonywać wyłącznie wykwalifikowani elektrycy lub personel posiadający odpowiednie uprawnienia i przeszkolenie.
• Urządzenie pracuje z niebezpiecznym napięciem 3 x 380...480 V AC. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do rozładowania kondensatorów.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli w instalacji stosowane są urządzenia RCD/RCM, po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła SELV/PELV, zgodnie z dokumentacją producenta.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność.
• Silnik może uruchomić się samoczynnie po przywróceniu zasilania, po usunięciu błędu lub wskutek aktywnych funkcji automatycznego restartu i lotnego startu. Przed pracami przy napędzie i maszynie należy zabezpieczyć układ przed nieoczekiwanym uruchomieniem.
• Podczas pracy występuje zagrożenie ze strony ruchomych części maszyny. Wszelkie czynności wykonywać wyłącznie po całkowitym zatrzymaniu napędu i zabezpieczeniu strefy niebezpiecznej.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy elementów napędzanych. Przed załączeniem należy upewnić się, że w strefie zagrożenia nie przebywają osoby, a luźne elementy zostały zabezpieczone.
• Urządzenie nie jest dopuszczone do pracy w atmosferach potencjalnie wybuchowych. Nie instalować i nie użytkować w strefach zagrożonych wybuchem.
• W przypadku niewłaściwej zabudowy, przegrzania lub nieodpowiedniej wentylacji istnieje ryzyko pożaru. Należy zachować wymagane odstępy wentylacyjne i zapewnić właściwy przepływ powietrza zgodnie z dokumentacją producenta.
• Model G120P-2.2/35B jest urządzeniem w wykonaniu IP55 i powinien być montowany zgodnie z wymaganiami producenta. Aby zachować stopień ochrony, należy prawidłowo zamontować osłony, dławiki kablowe i uszczelnienia oraz zamknąć nieużywane otwory.
• Urządzenie należy instalować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją: bez kondensacji, zraszania i oblodzenia oraz poza środowiskiem o nadmiernych drganiach, udarach, polach elektromagnetycznych i gazach korozyjnych.
• W przypadku urządzeń IP55 wymagane jest zachowanie poprawnego montażu zapewniającego chłodzenie; dla wybranych wielkości obudowy producent wymaga montażu na płaskiej powierzchni lub zastosowania dodatkowej płyty montażowej.
• Przewody zasilające, silnikowe, sterujące i ekranowanie należy prowadzić zgodnie z zasadami EMC. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Podczas pracy urządzenie wytwarza pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi. Parametry należy zabezpieczyć przed nieuprawnioną zmianą, a system wyposażyć w odpowiednie środki bezpieczeństwa.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochronne urządzenia i instalacji mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż należy prowadzić z zachowaniem zasad ochrony ESD.
• Wentylatory chłodzące są elementami eksploatacyjnymi. Producent zaleca ich kontrolę oraz ewentualną wymianę po ok. 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
