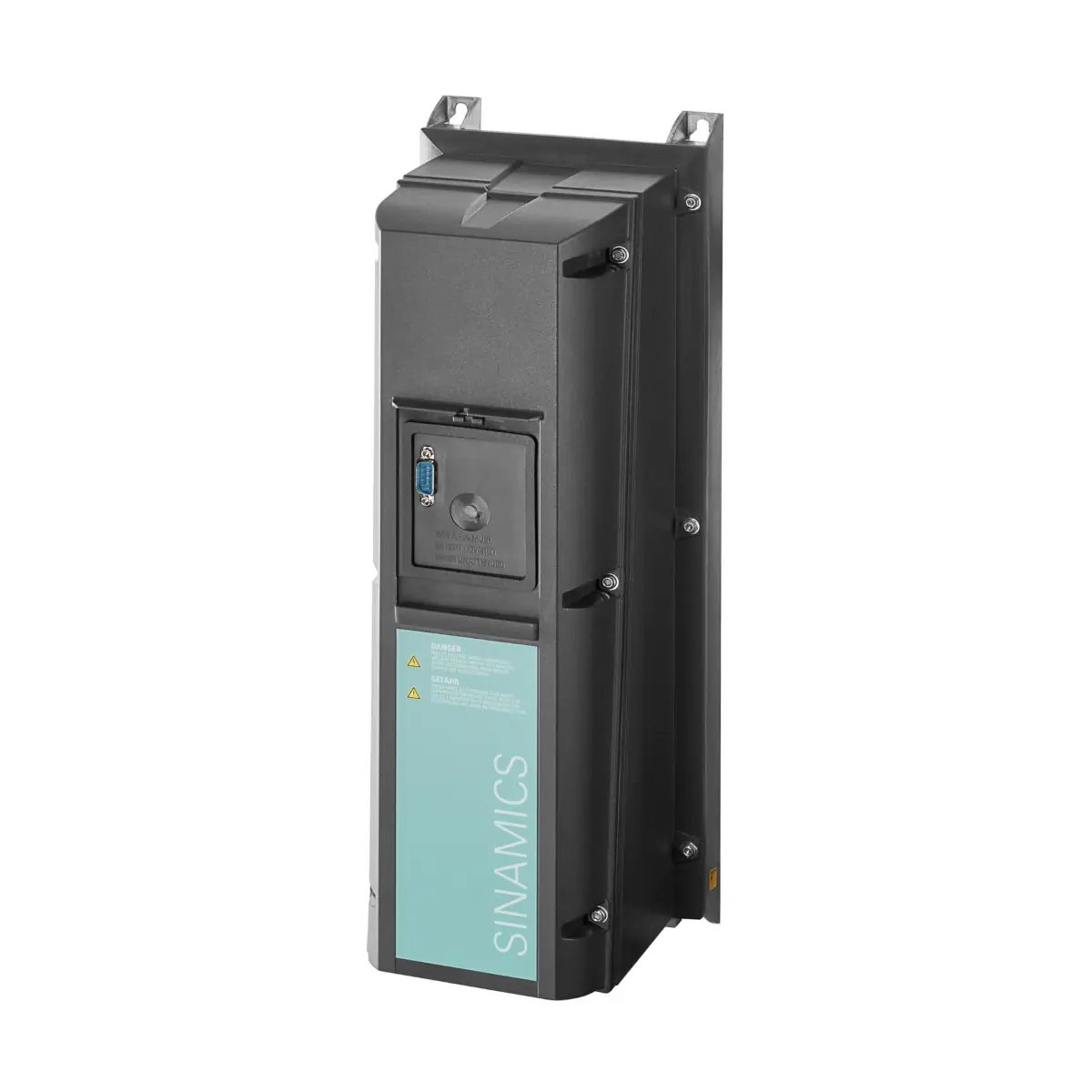

G120P-1.1/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 1,10 kW, IP55

G120P-1.1/35B to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Jest to wersja o mocy 1.1 kW, zasilana z sieci 3× 380…480 V AC, w wykonaniu IP55 / UL Type 12 ze zintegrowanym filtrem EMC klasy B (C1). Modułowa budowa (oddzielna jednostka sterująca i moduł mocy) ułatwia serwis, a wbudowane funkcje aplikacyjne wspierają stabilną regulację przepływu i ciśnienia w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): G120P-1.1/35B
• Nr zam. MLFB: 6SL3200-6AM13-1BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów (systemy budynkowe)
• Moc: 1.1 kW
• Prąd wyjściowy: 3.1 A
• Sprawność η: 0.94
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Jednostka sterująca w zestawie: CU230P-2 BT (RS485: USS, Modbus RTU, BACnet MS/TP, P1)
• Regulatory: 4 wbudowane regulatory PID
• Rozmiar obudowy: A

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia w celu oszczędzania energii.
• Kaskadowanie silników – możliwość sterowania do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej.
• Tygodniowe programy czasowe (x3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY), zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

We/Wy i komunikacja (CU230P-2 BT)

• Port komunikacyjny RS485: USS, Modbus RTU, BACnet MS/TP, P1 (standard).
• Opcjonalnie (przez dobór jednostki sterującej): PROFIBUS DP, CANopen, PROFINET IO.
• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A oraz 1 × 30 V DC / 0.5 A).
• Wejścia analogowe: 4 AI (2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA; 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000; 1 × Pt1000 / LG-Ni1000).
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA).
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick.
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC).
• Dodatkowo: 2 wejścia dla czujników temperatury LG-Ni1000 / Pt1000.
• Izolowane wejścia cyfrowe (zabezpieczone przed nadmiernym prądem) oraz izolowane wejścia analogowe (ułatwienie projektowania układów zgodnych z EMC).

Budowa i integracja

• Konstrukcja modułowa: zestaw składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do pracy z pompami i wentylatorami.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1, integracja przez Modbus lub USS.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia; wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzin pracy.

Dane techniczne (wybrane)

• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (przy obniżonej mocy)

Wymiary i wymagane odstępy (IP55, rozmiar obudowy A)

• Wymiary (B × H): 154 × 460 mm
• Głębokość T1: 266 mm (z IOP-2) / 256 mm (z pokrywą lub BOP-2)
• Głębokość T2 (bez pokrywy): 249 mm
• Wymagany odstęp: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-1.1/35B to kompaktowy przemiennik częstotliwości 1.1 kW w wykonaniu IP55 z filtrem EMC klasy B (C1), przygotowany do precyzyjnej regulacji pomp i wentylatorów w automatyce budynkowej. Standardowa komunikacja RS485 (USS/Modbus/BACnet MS/TP/P1), 4 regulatory PID oraz rozbudowane funkcje oszczędzania energii czynią go praktycznym wyborem do instalacji HVAC wymagających stabilnej pracy i łatwej integracji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE, w tym dyrektywami niskonapięciową, EMC oraz RoHS).
• Przemiennik częstotliwości do sterowania silnikiem indukcyjnym w instalacjach pomp i wentylatorów. Model G120P-1.1/35B: moc 1,1 kW, zasilanie 3 x 380…480 V AC, wykonanie IP55, filtr EMC klasy B.
• Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Urządzenie elektryczne niskonapięciowe. Przed otwarciem obudowy, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Nie dotykać części pod napięciem. Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność.
• Urządzenie musi być prawidłowo uziemione. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem i nieprawidłowe działanie zabezpieczeń.
• Jeżeli w instalacji stosowane są wyłączniki różnicowoprądowe (RCD) lub monitory prądu różnicowego (RCM), po stronie zasilania przemiennika należy stosować urządzenia typu B o wysokiej odporności, zgodnie z dokumentacją producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia STOP awaryjnego.
• Urządzenie nie jest przeznaczone do pracy w strefach zagrożonych wybuchem. Nie instalować ani nie użytkować w atmosferach potencjalnie wybuchowych.
• Mimo stopnia ochrony IP55 urządzenie nie jest przeznaczone do montażu na zewnątrz budynku. Montować wyłącznie w dopuszczonych warunkach środowiskowych, bez kondensacji, oblodzenia, zraszania oraz bez narażenia na gazy korozyjne, silne drgania i wstrząsy.
• Model IP55 w małej obudowie należy montować bezpośrednio na płaskiej powierzchni w celu zapewnienia prawidłowego chłodzenia; jeśli nie jest to możliwe, należy zastosować odpowiednią płytę prowadzącą powietrze przewidzianą przez producenta.
• W celu spełnienia wymagań EMC urządzenie należy montować na niemalowanej metalowej powierzchni i prowadzić okablowanie zgodnie z zasadami EMC, z zachowaniem oddzielenia przewodów mocy od przewodów sygnałowych.
• Przewody ekranowane oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe.
• Dla wariantu z filtrem klasy B należy stosować ekranowany przewód silnikowy; dla zgodności EMC kategorii C1 długość przewodu silnikowego nie może przekraczać 25 m, a podczas montażu należy zastosować dostarczony ferryt na kablu silnikowym zgodnie z dokumentacją producenta.
• Urządzenie może spowodować nieoczekiwany rozruch silnika po zaniku zasilania lub po usunięciu błędu, jeżeli aktywne są odpowiednie funkcje automatycznego restartu. Przed pracami przy maszynie należy zabezpieczyć instalację przed ponownym uruchomieniem oraz upewnić się, że silnik nie może się poruszyć.
• Podczas uruchamiania mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem należy upewnić się, że w strefie niebezpiecznej nie znajdują się ludzie, a luźne elementy zostały zabezpieczone.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Tryb pożarowy / awaryjny (ESM), jeśli jest używany, wyłącza funkcje ochrony urządzenia i instalacji. Funkcję tę wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Wbudowane wentylatory są elementem eksploatacyjnym i powinny być kontrolowane oraz w razie potrzeby wymieniane zgodnie z zaleceniami producenta; orientacyjny okres kontroli/wymiany to około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy zutylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
