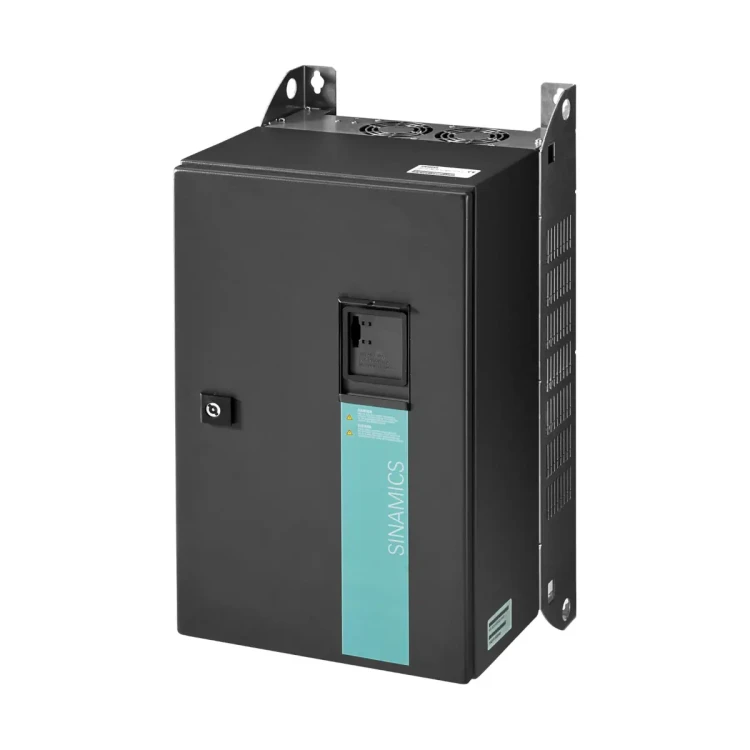

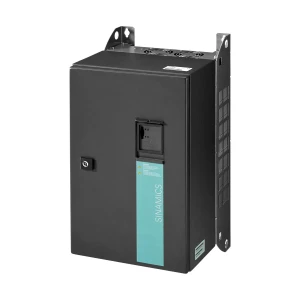

G120P-18.5/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 18,5 kW, IP55

G120P-18.5/35B to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wersja ta pracuje z zasilaniem 3× 380…480 V AC, ma stopień ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC – klasa B (C1). Urządzenie dostarczane jest jako zestaw z jednostką sterującą CU230P-2 BT i modułem mocy PM230 w wykonaniu IP55.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-18.5/35B
• Nr zam. (MLFB): 6SL3200-6AM23-8BH0
• Przeznaczenie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Skuteczność (η): 0,98
• Zasilanie: 380…480 V, 3 AC ±10%, 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Regulatory: 4 wbudowane regulatory PID
• Rozmiar obudowy: D

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowywaniu prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością m.in. na podstawie ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet przy występowaniu stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub dwie niezależne strefy (po 1 czujniku).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie za pomocą obwodu pośredniego DC.

Komunikacja oraz wejścia/wyjścia (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 z obsługą USS, Modbus/RTU, BACnet MS/TP oraz P1
• Wejścia/wyjścia:
  • 6 wejść cyfrowych (DI)
  • 3 wyjścia cyfrowe (DO): 2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A
  • 4 wejścia analogowe (AI): 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA, 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000, 1 × Pt1000 / LG-Ni1000
  • 2 wyjścia analogowe (AO): 0…10 V / 0…20 mA / 4…20 mA
  • Wejście czujnika: KTY/PTC/ThermoClick
  • Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Wejścia analogowe i cyfrowe: izolowane; wyjścia przekaźnikowe umożliwiają bezpośrednie załączanie dodatkowych urządzeń 230 V

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Skuteczność (η): 0,98
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna ze skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Przeciążalność (niska przeciążalność, rozmiary FSD–FSF): 110% przez 60 s, raz w ciągu 5 min
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy (IP55 FSD–FSF): 65 kA

Wymiary i montaż (IP55, rozmiar obudowy D)

• Wymiary B × H: 320 × 640 mm
• Głębokość T1: 346 mm (z IOP-2) / 336 mm (z pokrywą lub BOP-2)
• Głębokość T2: 329 mm (bez pokrywy)
• Wymagane odstępy montażowe: góra 300 mm, dół 300 mm, po bokach 50 mm
• Montaż: możliwy poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz
• Uwaga zestawowa: panel operatorski (IOP-2 lub BOP-2) albo pokrywa maskująca nie są dołączane i wymagają zamówienia oddzielnie

Podsumowanie

Siemens SINAMICS G120P-18.5/35B (6SL3200-6AM23-8BH0) to przemiennik IP55 z filtrem EMC klasy B (C1), przeznaczony do wymagających aplikacji pompowych i wentylatorowych. Moc 18,5 kW, prąd wyjściowy 38 A, wbudowane 4 regulatory PID, rozbudowane I/O oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) czynią go kompletną platformą do efektywnej energetycznie regulacji przepływu i ciśnienia w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE, w tym dyrektywami niskonapięciową, EMC oraz RoHS).
• Przemiennik częstotliwości do sterowania silnikiem indukcyjnym. Produkt przeznaczony do instalacji w instalacjach elektrycznych lub maszynach, wyłącznie zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i usuwanie usterek może wykonywać wyłącznie wykwalifikowany personel.
• Urządzenie elektryczne zasilane napięciem 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Po odłączeniu zasilania w zaciskach oraz kondensatorach mogą nadal występować niebezpieczne napięcia. Przed otwarciem urządzenia należy odczekać co najmniej 5 minut i potwierdzić brak napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na częściach dostępnych.
• W przypadku stosowania wyłączników lub monitorów różnicowoprądowych po stronie zasilania należy używać urządzeń typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła zasilania SELV/PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny.
• Nie używać urządzenia uszkodzonego. W czasie transportu, magazynowania i pracy należy przestrzegać wartości granicznych podanych przez producenta.
• Urządzenie może spowodować nieoczekiwany rozruch silnika po usunięciu błędu lub po powrocie zasilania, jeśli aktywne są odpowiednie funkcje automatycznego restartu. Przed pracami przy napędzie i maszynie należy zabezpieczyć układ przed ponownym uruchomieniem.
• Podczas pracy występuje zagrożenie związane z ruchomymi częściami mechanicznymi napędzanej maszyny. Wszelkie prace wykonywać wyłącznie po zatrzymaniu maszyny i odłączeniu źródeł energii.
• Urządzenie nie może być używane jako wyłącznik awaryjny/emergency stop.
• Produkt nie jest przeznaczony do pracy w atmosferach wybuchowych. Nie instalować ani nie eksploatować w miejscach, w których mogą występować mieszaniny wybuchowe.
• W celu ograniczenia ryzyka pożaru urządzenie należy instalować zgodnie z wymaganiami producenta, z zachowaniem wymaganych odstępów wentylacyjnych oraz właściwego przepływu powietrza.
• W razie pracy w trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie generuje pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Model G120P-18.5/35B jest wykonaniem IP55 do montażu naściennego. Nie jest dopuszczony montaż na zewnątrz budynku. Urządzenie należy instalować wyłącznie w środowisku zgodnym z wymaganiami producenta.
• Aby zapewnić prawidłowe chłodzenie, urządzenie należy montować pionowo. Dla wykonania IP55 należy zapewnić poprawne uszczelnienie dławików i nieużywanych otworów, aby zachować stopień ochrony.
• Urządzenie należy montować na niepomalowanej metalowej powierzchni, zgodnie z wymaganiami EMC producenta.
• Przewody mocy i silnika należy podłączać wyłącznie zgodnie ze schematem producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia, silnika lub instalacji.
• Ekrany przewodów i nieużywane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe.
• Dla zgodności EMC należy stosować przewody oraz długości przewodów zgodne z dokumentacją producenta. Dla tego wariantu z filtrem klasy B obowiązują wymagania EMC zależne od rodzaju przewodu i długości połączenia.
• Nieprawidłowe parametryzowanie może spowodować niebezpieczne działanie maszyny. Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą, a po uruchomieniu wykonać test funkcjonalny.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD.
• Eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy zgodnie z dokumentacją producenta, wilgotność względna poniżej 95% bez kondensacji, bez zraszania i oblodzenia.
• Nie instalować urządzenia w miejscach narażonych na silne wstrząsy, drgania, agresywne chemicznie gazy lub silne pola elektromagnetyczne, jeśli warunki te wykraczają poza wymagania producenta.
• Wbudowane wentylatory są elementami eksploatacyjnymi. Producent zaleca ich kontrolę i ewentualną wymianę po około 40 000 godzin pracy.
• Zużyte urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
