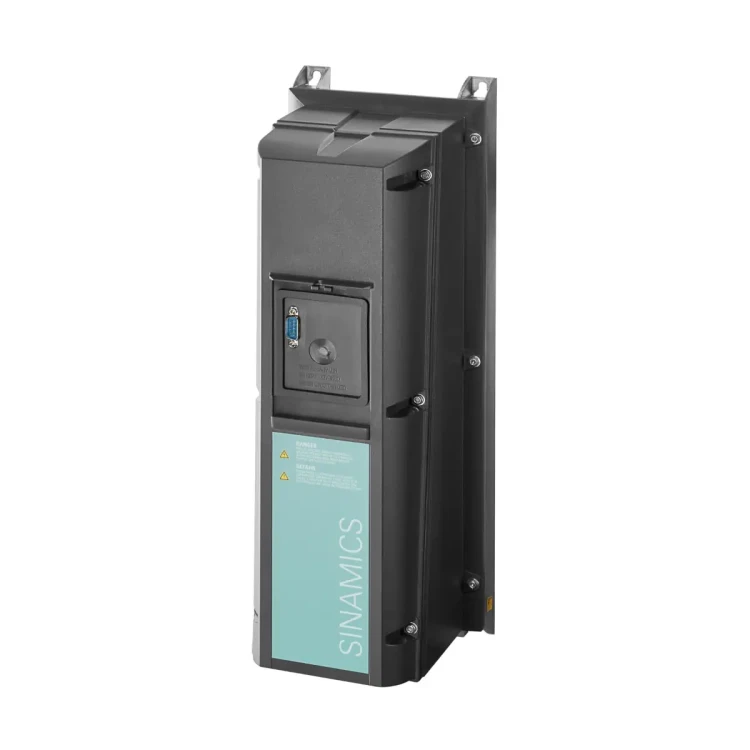

G120P-1.5/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 1,50 kW, IP55

G120P-1.5/35B to przemiennik częstotliwości Siemens SINAMICS G120P, przeznaczony do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wersja ta pracuje z zasilaniem 3× 380…480 V AC (±10%), oferuje moc 1,5 kW oraz stopień ochrony IP55 / UL Type 12. Model z oznaczeniem 35B posiada zintegrowany filtr EMC – klasa B (C1) i jest dostarczany jako zestaw modułowy: Control Unit CU230P-2 BT + Power Module PM230 (panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamówić oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P (dedykowane do pomp i wentylatorów)
• Model: G120P-1.5/35B
• Nr zamówieniowy (MLFB): 6SL3200-6AM14-1BH0
• Moc: 1,5 kW
• Prąd wyjściowy: 4,1 A
• Skuteczność (η): 0,95
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany Filtr B (C1)
• Zasilanie: 3 AC 380…480 V, 47…63 Hz
• Wbudowane regulatory: 4 regulatory PID
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Jednostka sterująca (standard w G120P): CU230P-2 BT z RS485 (USS, Modbus RTU, BACnet MS/TP, P1)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dedykowane do pomp i wentylatorów)

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start (włączenie napędu w trakcie pracy silnika).
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowywanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja (automatyczny tryb uśpienia dla optymalizacji zużycia energii).
• 4 regulatory PID do sterowania na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) (praca napędu nawet w stanach alarmowych).
• Regulacja wielostrefowa: strefowa z użyciem do 3 czujników lub dwie niezależne strefy (po 1 czujniku).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe tygodniowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego i ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Opcjonalnie: jednostka sterująca z PROFIBUS DP, CANopen lub PROFINET IO
• Wejścia/wyjścia:
  • 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
  • 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
  • 4 AI: 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA; 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000; 1 × Pt1000 / LG-Ni1000
  • 2 AO: 0…10 V / 0…20 mA / 4…20 mA
  • Wejście czujnika: 1 × KTY/PTC/ThermoClick
  • Zasilania pomocnicze: 2 × PSU-out (10 VDC, 24 VDC), 1 × PSU-in (24 VDC)
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000/Pt1000
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 (integracja przez Modbus lub USS)

Dane techniczne

• Moc: 1,5 kW
• Prąd wyjściowy: 4,1 A
• Skuteczność (η): 0,95
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna skokiem 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Przeciążalność (niska przeciążalność, rozmiary FSA–FSC): 150% przez 3 s (raz w ciągu 5 min) oraz 110% przez 57 s (raz w ciągu 5 min)
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: IP55 FSA–FSC: 40 kA

Montaż i obudowa

• Stopień ochrony: IP55 / UL Type 12 (przeznaczone m.in. do montażu poza szafą sterowniczą, np. na ścianie).
• Panel/pokrywa: do pracy wymagane jest zastosowanie pokrywy maskującej lub panelu operatorskiego (zamawiane oddzielnie).
• Niedozwolony montaż na zewnątrz.
• Wymiary (IP55, rozmiar obudowy A): B = 154 mm, H = 460 mm, T1 z IOP-2 = 266 mm, T1 z pokrywą/BOP-2 = 256 mm, T2 bez pokrywy = 249 mm.
• Wymagane odstępy (IP55, rozmiar A): góra 100 mm, dół 100 mm, po bokach 0 mm.

Podsumowanie

Siemens SINAMICS G120P-1.5/35B to przemiennik częstotliwości 1,5 kW w wykonaniu IP55 z zintegrowanym filtrem EMC klasy B (C1), zaprojektowany do aplikacji pompowych i wentylatorowych w automatyce budynkowej. Wbudowane funkcje typowe dla HVAC (m.in. 4× PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz komunikacja przez RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i redukcję zużycia energii w instalacjach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do przemienników częstotliwości Siemens SINAMICS G120P, model G120P-1.5/35B, w wykonaniu IP55 z filtrem EMC klasy B (C1).
• Posiada oznaczenie CE (zgodność z wymaganiami UE, w tym dyrektywą niskonapięciową i EMC zgodnie z dokumentacją producenta).
• Urządzenie elektryczne przeznaczone do sterowania silnikami indukcyjnymi w aplikacjach pompowych i wentylatorowych. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / funkcji zatrzymania awaryjnego.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i serwis wyłącznie przez wykwalifikowany personel elektryczny.
• Urządzenie pracuje z napięciem niebezpiecznym 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem obudowy, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Po odłączeniu zasilania należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować wystąpienie niebezpiecznego napięcia na dostępnych częściach obudowy.
• W przypadku stosowania wyłączników różnicowoprądowych (RCD/RCM) po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że producent wyraźnie dopuścił taką możliwość.
• Urządzenie może automatycznie uruchomić silnik po zaniku i powrocie zasilania albo po skasowaniu błędu, jeżeli aktywne są odpowiednie funkcje restartu. Przed pracami przy napędzie i maszynie należy zabezpieczyć układ przed nieoczekiwanym startem.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy upewnić się, że nikt nie znajduje się w strefie zagrożenia oraz że żadne elementy maszyny nie mogą zostać wyrzucone lub poruszyć się samoczynnie.
• W czasie pracy występują ruchome części mechaniczne napędzanej maszyny. Dotykanie poruszających się elementów jest zabronione.
• Urządzenie generuje pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Nie instalować ani nie eksploatować urządzenia w atmosferach potencjalnie wybuchowych.
• Model G120P-1.5/35B w wykonaniu IP55 jest przeznaczony do montażu na ścianie lub poza szafą sterowniczą zgodnie z dokumentacją producenta, ale niedozwolony jest montaż na zewnątrz budynków.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji i z zachowaniem wymaganych odstępów wentylacyjnych. Niewystarczająca wentylacja może spowodować przegrzanie, skrócenie trwałości lub pożar.
• Dla zachowania zgodności EMC urządzenie IP55 należy montować na niemalowanej metalowej powierzchni oraz prowadzić okablowanie zgodnie z zasadami EMC producenta.
• Ekrany kabli i nieużywane żyły przewodów mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Należy stosować przewody o parametrach i długościach zgodnych z dokumentacją producenta. Dla tego wariantu z filtrem klasy B wymagane są przewody ekranowane zgodnie z wytycznymi EMC producenta.
• Nie używać uszkodzonego urządzenia. W czasie transportu, magazynowania i eksploatacji należy przestrzegać warunków środowiskowych i granicznych określonych przez producenta.
• Urządzenie należy eksploatować wyłącznie w środowisku bez kondensacji, oblodzenia, rozbryzgów wody, gazów korozyjnych, nadmiernych drgań i silnych zakłóceń elektromagnetycznych, zgodnie z danymi technicznymi producenta.
• Zakres temperatury pracy wynosi 0…60°C z uwzględnieniem obniżenia mocy przy wyższych temperaturach. Wilgotność względna podczas pracy nie może przekraczać 95% RH bez kondensacji.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować odpowiednie środki ochrony ESD.
• Wentylatory chłodzące należy okresowo kontrolować; producent zaleca ich sprawdzenie i ewentualną wymianę po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
