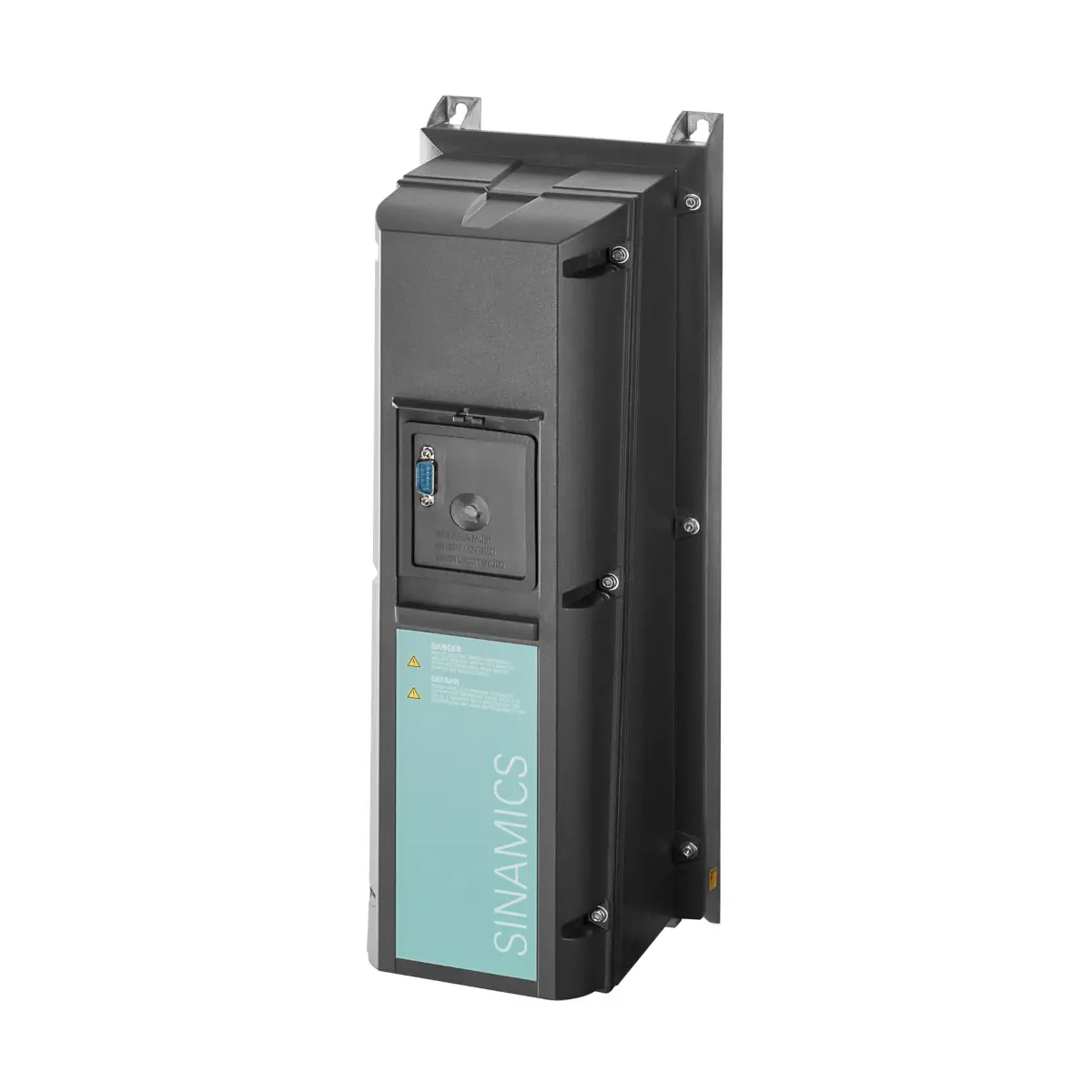

G120P-3/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 3,00 kW, IP55

G120P-3/35B to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Wersja ta pracuje z zasilaniem 3 AC 380…480 V i posiada obudowę o stopniu ochrony IP55 (UL Type 12) oraz zintegrowany filtr EMC – klasa B (C1). Model G120P-3/35B oferuje moc 3 kW i prąd wyjściowy 7,7 A, a dzięki modularnej budowie łączy jednostkę sterującą CU230P-2 BT z modułem mocy PM230.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-3/35B
• Nr zamówieniowy (MLFB): 6SL3200-6AM17-7BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych
• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Sprawność η: 0,96
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Regulatory: wbudowane 4 regulatory PID

Zastosowanie

G120P-3/35B jest przeznaczony do regulacji prędkości napędów w aplikacjach HVAC, m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dedykowane do pomp i wentylatorów)

• Automatyczny restart – samoczynne uruchomienie po zaniku zasilania lub po błędzie.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie np. na podstawie ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet przy występowaniu stanów alarmowych.
• Regulacja wielostrefowa – regulacja z zastosowaniem do 3 czujników lub dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie.
• Programowalne bloki logiczne – tworzenie prostych programów sterowania.
• Monitorowanie temperatury silnika – z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja i integracja

• Jednostka sterująca w zestawie: CU230P-2 BT
• Interfejs: RS485
• Protokoły (standard): USS, Modbus RTU, BACnet MS/TP, P1
• Integracja z Desigo: kompatybilność od wersji 4.1, integracja przez Modbus lub USS

Wejścia / wyjścia (CU230P-2)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (seria G120P)

• Napięcie zasilania: 380…480 V, 3 AC, ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana co 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji

Budowa zestawu i elementy zamawiane oddzielnie

• SINAMICS G120P jest zestawem: CU230P-2 BT + PM230 (dostosowane do pomp i wentylatorów).
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu – należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa).

Podsumowanie

Siemens SINAMICS G120P-3/35B to przemiennik częstotliwości 3 kW do aplikacji pomp i wentylatorów, w wykonaniu IP55 (UL Type 12) ze zintegrowanym filtrem EMC klasy B (C1). Dzięki CU230P-2 BT z komunikacją RS485 (USS/Modbus RTU/BACnet MS/TP/P1), wbudowanym 4× PID oraz funkcjom takim jak ECO, hibernacja, kaskada i ESM, model ten ułatwia energooszczędne i niezawodne sterowanie napędami w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-3/35B posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej, EMC oraz RoHS, zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości przeznaczony jest wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach. Użycie inne niż opisane przez producenta jest niedozwolone.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia zatrzymania awaryjnego.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia do pracy przy urządzeniach elektrycznych.
• Urządzenie pracuje przy napięciu 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Po odłączeniu zasilania nie otwierać urządzenia natychmiast. Zaciski zasilania, zaciski silnika i kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed otwarciem odczekać co najmniej 5 minut i potwierdzić brak napięcia.
• Przed rozpoczęciem prac należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem, sprawdzić brak napięcia między fazami oraz między fazą i przewodem ochronnym, a także upewnić się, że silnik nie może się uruchomić ani poruszyć.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na częściach dostępnych dotykowo.
• Jeżeli w instalacji stosowany jest wyłącznik różnicowoprądowy (RCD) lub monitor prądu różnicowego (RCM), po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o wysokiej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność pod napięciem.
• Urządzenie może samoczynnie uruchomić silnik po usunięciu błędu lub po powrocie zasilania, jeśli aktywne są funkcje automatycznego restartu lub lotnego startu. Przed pracami serwisowymi należy uwzględnić możliwość nieoczekiwanego rozruchu.
• Nieprawidłowe ustawienia parametrów mogą spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi oraz mienia. Parametryzację należy zabezpieczyć przed nieuprawnioną zmianą.
• Urządzenie nie jest dopuszczone do pracy w strefach zagrożonych wybuchem. Nie instalować i nie użytkować w atmosferach potencjalnie wybuchowych.
• Przemiennik generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Model G120P-3/35B jest wykonaniem IP55 i przeznaczony jest do montażu naściennego. Niedozwolony jest montaż na zewnątrz budynków.
• Urządzenie należy montować wyłącznie pionowo, na płaskiej, niepomalowanej metalowej powierzchni. W przypadku montażu, który nie zapewnia płaskiej powierzchni dla obudów FSA–FSC, należy zastosować dodatkową płytę prowadzenia powietrza przewidzianą przez producenta.
• Dla zapewnienia chłodzenia należy zachować minimalne odstępy montażowe dla tego modelu: 100 mm od góry, 100 mm od dołu i 0 mm po bokach.
• Należy zapewnić właściwą wentylację i przepływ powietrza. Niewystarczające odstępy wentylacyjne lub zasłonięte otwory wentylacyjne mogą spowodować przegrzanie, pożar lub skrócenie trwałości urządzenia.
• Urządzenie wolno instalować wyłącznie w warunkach środowiskowych określonych przez producenta: bez kondensacji, bez oblodzenia, bez rozbryzgów wody, z dala od gazów korozyjnych, silnych pól elektromagnetycznych, wstrząsów i nadmiernych drgań.
• Podczas instalacji należy bezwzględnie przestrzegać zasad EMC. Przewody silnikowe i sterujące należy prowadzić oddzielnie, stosować właściwe ekranowanie oraz podłączać ekrany zgodnie z dokumentacją producenta.
• Dla wariantu G120P-3/35B z filtrem klasy B należy stosować ekranowany przewód silnikowy zgodnie z wymaganiami EMC. Dla spełnienia wymagań EMC dla tego wariantu wymagane jest zastosowanie odpowiedniego ferrytowego rdzenia na przewodzie silnikowym zgodnie z dokumentacją producenta.
• Nieużywane żyły kabli mocy oraz ekrany kabli muszą być podłączone do uziemionego potencjału obudowy przynajmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Nie używać urządzenia uszkodzonego. W przypadku uszkodzeń mechanicznych, śladów przegrzania, zalania, korozji lub uszkodzenia izolacji należy wycofać produkt z eksploatacji.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne. Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Konserwację należy wykonywać okresowo zgodnie z dokumentacją producenta. W szczególności należy kontrolować stan wentylatorów, drożność chłodzenia, stan przewodów i zacisków. Przewidywany czas kontroli/wymiany wentylatorów wynosi około 40 000 godzin pracy.
