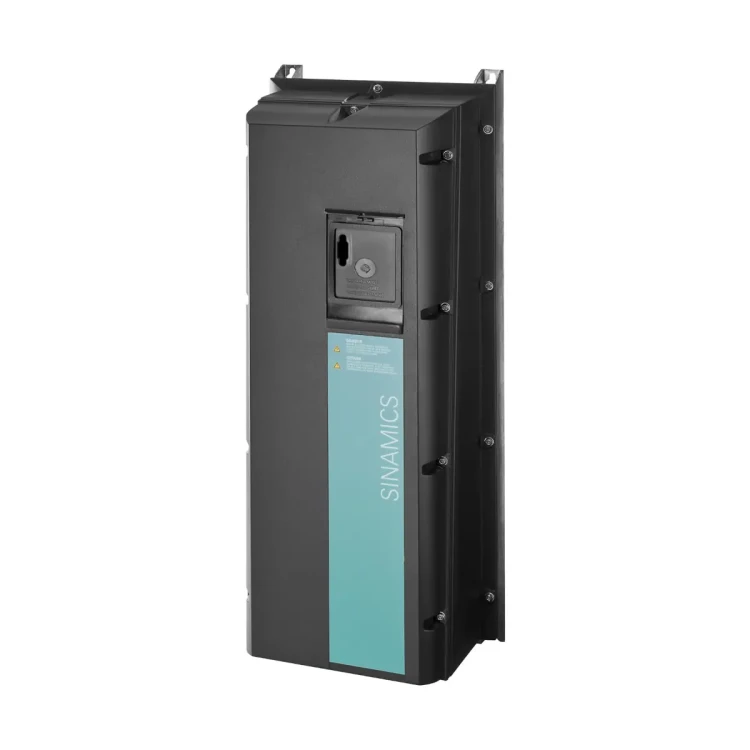

G120P-11/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 11,0 kW, IP55

SINAMICS G120P-11/35B to przemiennik częstotliwości dedykowany do pomp i wentylatorów w systemach budynkowych, przeznaczony do energooszczędnej regulacji prędkości silników w aplikacjach HVAC. Urządzenie pracuje z zasilaniem 3 AC 380…480 V i w tej wersji posiada stopień ochrony IP55 oraz zintegrowany filtr EMC klasy B (C1). W zestawie znajduje się jednostka sterująca CU230P-2 BT oraz moduł mocy PM230; panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-11/35B
• Nr zam. (MLFB): 6SL3200-6AM22-6BH0
• Zastosowanie: regulacja prędkości pomp i wentylatorów w systemach budynkowych (HVAC)
• Moc: 11 kW
• Prąd wyjściowy: 26 A
• Sprawność η: 0,97
• Zasilanie: 3 AC 380…480 V (±10%), 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Jednostka sterująca w zestawie: CU230P-2 BT (RS485)
• Protokoły (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Regulatory: wbudowane 4 regulatory PID
• Konstrukcja modułowa: oddzielna jednostka sterująca i moduł mocy
• Rozmiar obudowy: C

Zastosowanie

G120P-11/35B przeznaczony jest do aplikacji pompowych i wentylatorowych w automatyce budynkowej, w szczególności do:

• regulacji prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacji prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacji ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie (pompowo-wentylatorowe)

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia.
• Kaskadowanie silników – możliwość sterowania do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej.
• Programy czasowe (x3) i zegar czasu rzeczywistego do sterowania procesami wg harmonogramu.
• Swobodnie programowalne bloki logiczne – do budowy prostych programów.
• Monitorowanie temperatury silnika z czujnikiem temperatury lub wyłącznikiem termicznym (PTC, KTY).
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1.
• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A).
• Wejścia analogowe: 4 AI:
  • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 x Pt1000 / LG-Ni1000.
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA).
• Wejście czujnika temperatury silnika: 1 x KTY/PTC/ThermoClick.
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC).
• Wejścia dla czujników temperatury: 2 wejścia dla czujników LG-Ni1000/Pt1000.
• Wejścia cyfrowe: izolowane, zabezpieczone przed nadmiernym prądem.
• Wejścia analogowe: izolowane, ułatwiają projektowanie układów zgodnych z EMC.

Dane techniczne

• Zasilanie: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Dopuszczalna wysokość pracy: do 2000 m n.p.m.
• Temperatura pracy jednostki sterującej CU230P-2: 0…60°C
• Temperatura pracy paneli: IOP-2 0…50°C, BOP-2 0…50°C
• Temperatura pracy pokrywy maskującej: 0…60°C

Wymiary i montaż (IP55, rozmiar obudowy C)

• Szerokość (B): 230 mm
• Wysokość (H): 620 mm
• Głębokość: 249 mm (T2 bez pokrywy), 256 mm (T1 z pokrywą/BOP-2), 266 mm (T1 z IOP-2)
• Wymagany odstęp montażowy: góra 125 mm, dół 125 mm, po bokach 0 mm
• Montaż: możliwy poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz
• Panel operatorski / pokrywa: nie są dołączane do zestawu i należy je zamawiać oddzielnie

Podsumowanie

Siemens SINAMICS G120P-11/35B to przemiennik częstotliwości 11 kW o prądzie wyjściowym 26 A, zaprojektowany pod aplikacje pompowe i wentylatorowe w HVAC. Wersja IP55 ze zintegrowanym filtrem EMC klasy B (C1), wbudowane funkcje (m.in. ECO, hibernacja, kaskadowanie, ESM) oraz komunikacja RS485 z protokołami USS/Modbus RTU/BACnet MS/TP/P1 czynią go praktycznym rozwiązaniem do nowoczesnych instalacji budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-11/35B jest przemiennikiem częstotliwości do sterowania silnikami indukcyjnymi w aplikacjach pompowych i wentylatorowych.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej zgodnie z dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe z zasilaniem 3 x 380...480 V AC. Montaż, podłączenie, uruchomienie, diagnostykę i serwis może wykonywać wyłącznie wykwalifikowany personel elektryczny.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut, ponieważ zaciski sieciowe, silnikowe i kondensatory mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, odłączyć wszystkie niebezpieczne źródła energii oraz zabezpieczyć instalację przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem.
• W przypadku stosowania wyłączników różnicowoprądowych lub monitorów prądu różnicowego po stronie zasilania należy stosować urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia. Rozłączanie połączeń pod napięciem może spowodować łuk elektryczny i stanowi zagrożenie życia.
• Nie używać urządzenia uszkodzonego. Należy przestrzegać dopuszczalnych warunków transportu, magazynowania i pracy określonych w dokumentacji.
• Urządzenie może spowodować nieoczekiwany rozruch silnika po usunięciu błędu lub po powrocie zasilania, jeśli aktywne są funkcje automatycznego restartu lub odpowiednie ustawienia parametrów. Przed pracami przy maszynie należy zabezpieczyć napęd przed przypadkowym uruchomieniem.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy upewnić się, że w strefie zagrożenia nie przebywają osoby, a luźne elementy i ładunki zostały zabezpieczone.
• Nie stosować urządzenia jako wyłącznika awaryjnego ani funkcji zatrzymania awaryjnego.
• Produkt nie jest dopuszczony do pracy w atmosferach wybuchowych. Nie instalować i nie użytkować w strefach zagrożonych wybuchem.
• Przemiennik generuje pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Model G120P-11/35B jest wykonaniem IP55 do montażu naściennego. Urządzenie należy montować na płaskiej ścianie; dla obudów FSA...FSC przy braku płaskiej powierzchni należy zastosować odpowiednią płytę prowadzącą powietrze przewidzianą przez producenta.
• Urządzenie należy montować na niepomalowanej metalowej powierzchni, aby spełnić wymagania EMC.
• Nieprawidłowy montaż z niewystarczającymi odstępami wentylacyjnymi może spowodować przegrzanie, pożar, skrócenie żywotności urządzenia lub awarię. Należy zachować minimalne odstępy montażowe określone przez producenta.
• Nie instalować urządzenia na zewnątrz budynku. Należy użytkować je wyłącznie w warunkach środowiskowych zgodnych z dokumentacją producenta.
• Warunki pracy dla tego wykonania: wilgotność względna poniżej 95% bez kondensacji, brak oblodzenia, brak zraszania, oraz środowisko wolne od silnych drgań, wstrząsów, korozyjnych gazów i nadmiernych zakłóceń elektromagnetycznych.
• Przewody ekranowane i osłony kabli należy podłączać zgodnie z wymaganiami EMC. Niepodłączone ekrany przewodów mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Dla zachowania zgodności EMC należy stosować odpowiednie długości i rodzaje przewodów zgodnie z dokumentacją producenta. Dla wersji z filtrem klasy B wymagane są przewody ekranowane i prawidłowe wykonanie połączeń ekranów.
• Nie wolno modyfikować urządzenia. Należy stosować wyłącznie części zamienne i akcesoria zalecane lub dostarczane przez producenta.
• Tryb pracy pożarowej / awaryjnej (ESM) wyłącza funkcje ochrony urządzenia i instalacji. Tryb ten wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do odprowadzania dymu i ciepła podczas ewakuacji.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, magazynowania i montażu należy stosować zasady ochrony ESD.
• Wbudowane wentylatory należy okresowo kontrolować; przewidywana wymiana po około 40 000 godzin pracy, zgodnie z dokumentacją serwisową producenta.
• Zużyte urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
