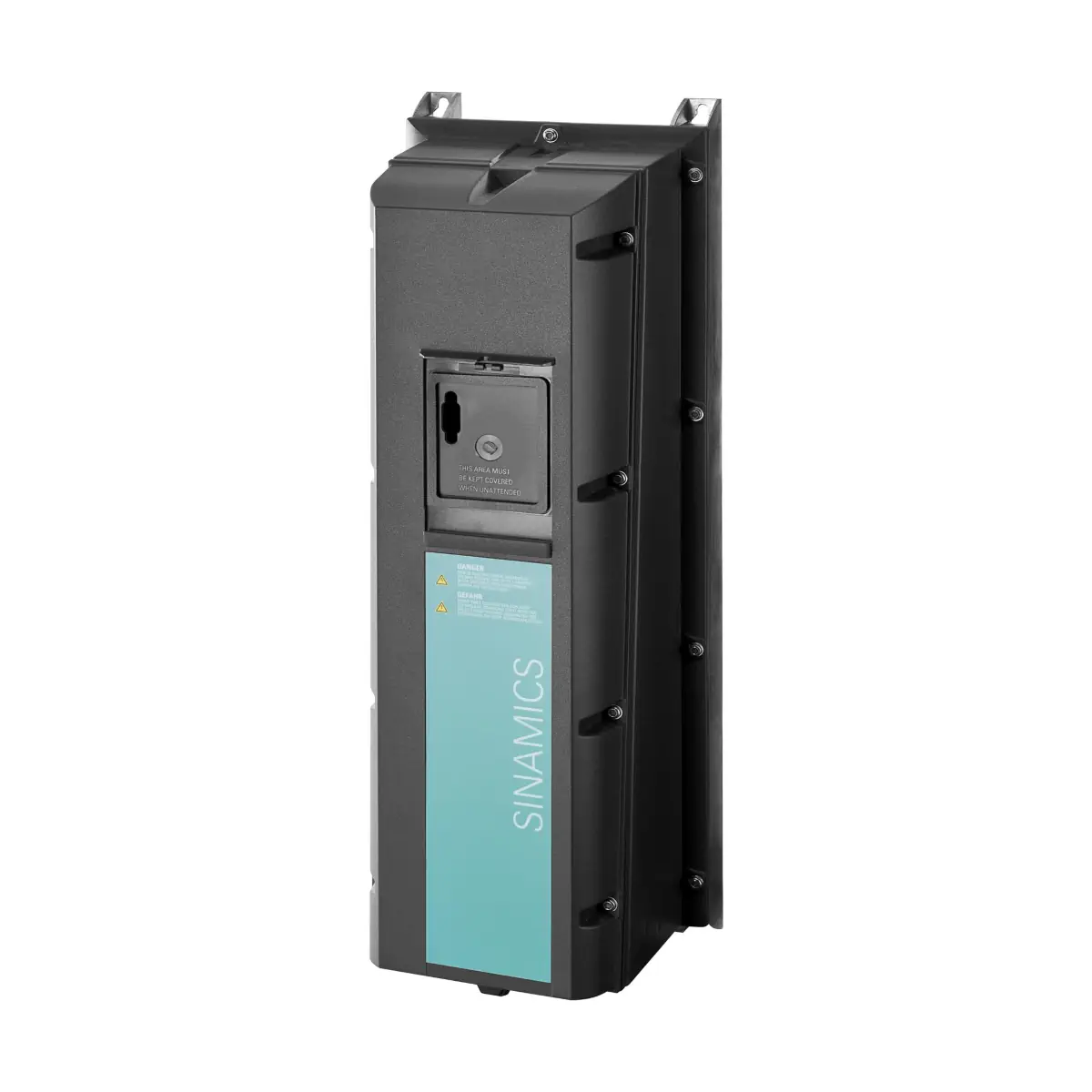

G120P-5.5/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 5,50 kW, IP55

G120P-5.5/35B to przemiennik częstotliwości SINAMICS G120P firmy Siemens, dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Urządzenie pracuje z zasilaniem 3× 380…480 V AC i w tej wersji posiada stopień ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC – klasa B (C1). Zestaw G120P jest konstrukcją modułową i składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230.

Najważniejsze cechy

• Producent: Siemens
• Model: G120P-5.5/35B
• Nr zam. (MLFB): 6SL3200-6AM21-3BH0
• Typ urządzenia: przemiennik częstotliwości do pomp i wentylatorów (HVAC)
• Moc: 5,5 kW
• Prąd wyjściowy: 13,2 A
• Skuteczność η: 0,97
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Rozmiar obudowy (IP55): B
• Regulatory: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Komunikacja (opcja): PROFIBUS DP, CANopen, PROFINET IO

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (sterowanie wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje (dedykowane do pomp i wentylatorów)

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dopasowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu także w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej.
• Tygodniowe programy czasowe (3 niezależne) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów.
• Monitorowanie temperatury silnika z czujnikiem temperatury lub wyłącznikiem termicznym (PTC, KTY).
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Interfejsy (standard): RS485 obsługujący USS, Modbus RTU, BACnet MS/TP, P1.
• Wejścia cyfrowe: 6 DI.
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A).
• Wejścia analogowe: 4 AI (2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA; 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000; 1 × Pt1000 / LG-Ni1000).
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA).
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick.
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC).
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000 / Pt1000.

Dane techniczne

• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji

Budowa zestawu i wyposażenie

• Skład zestawu: jednostka sterująca CU230P-2 BT + moduł mocy PM230.
• Panel operatorski / pokrywa maskująca: nie są dołączane do zestawu i należy je zamawiać oddzielnie (IOP-2, BOP-2 lub pokrywa maskująca).
• Budowa modułowa: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.

Montaż i wymiary (IP55, rozmiar obudowy B)

• Montaż: możliwy poza szafą sterowniczą (np. na ścianie); montaż na zewnątrz – niedozwolony.
• Wymiary (B × H): 180 × 540 mm
• Głębokość T1: 266 mm (z IOP-2) / 256 mm (z pokrywą lub BOP-2)
• Głębokość T2 (bez pokrywy): 249 mm
• Wymagany odstęp: góra 100 mm, dół 100 mm, po bokach 0 mm

Podsumowanie

Siemens SINAMICS G120P-5.5/35B (6SL3200-6AM21-3BH0) to przemiennik częstotliwości 5,5 kW o prądzie wyjściowym 13,2 A, zaprojektowany do aplikacji pompowych i wentylatorowych w budynkach. Wersja IP55 ze zintegrowanym filtrem EMC klasy B (C1), rozbudowane funkcje HVAC (m.in. ECO, hibernacja, kaskadowanie do 4 silników, ESM) oraz standardowa komunikacja RS485 z obsługą USS/Modbus RTU/BACnet MS/TP/P1 ułatwiają integrację i pozwalają skutecznie ograniczać zużycie energii w instalacjach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-5.5/35B należy do przemienników częstotliwości SINAMICS G120P, wariant IP55 z filtrem EMC klasy B, przeznaczony do sterowania silnikami pomp i wentylatorów w instalacjach budynkowych.
• Posiada oznaczenie CE. Zgodność deklarowana m.in. z dyrektywą niskonapięciową 2014/35/UE, dyrektywą EMC 2014/30/UE oraz dyrektywą RoHS 2011/65/UE.
• Urządzenie elektryczne do zasilania 3 x 380...480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta.
• Przed otwarciem urządzenia, zdjęciem osłon, podłączeniem przewodów lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli w instalacji stosowane są RCD lub RCM do ochrony przed dotykiem bezpośrednim lub pośrednim, po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może powodować łuk elektryczny.
• Nie używać urządzenia uszkodzonego. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych parametrów środowiskowych podanych przez producenta.
• Urządzenie nie jest przeznaczone do pracy w strefach zagrożonych wybuchem. Nie instalować ani nie użytkować w atmosferach potencjalnie wybuchowych.
• Nie używać przemiennika jako urządzenia zatrzymania awaryjnego (Emergency Stop).
• Po załączeniu napędu silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu. Podczas pracy i serwisu należy uwzględnić ryzyko nagłego ruchu elementów wirujących.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy upewnić się, że nikt nie znajduje się w strefie niebezpiecznej oraz że żadne części maszyny nie mogą zostać wyrzucone lub poruszyć się w sposób niebezpieczny.
• Błędna parametryzacja może prowadzić do nieprawidłowej pracy maszyny i zagrożenia dla życia lub zdrowia. Parametry należy zabezpieczyć przed nieuprawnioną zmianą.
• Jeżeli funkcje bezpieczeństwa są nieaktywne lub nieprawidłowo skonfigurowane, może dojść do niebezpiecznej pracy maszyny. Przed oddaniem instalacji do eksploatacji należy przeprowadzić ocenę bezpieczeństwa i test działania wszystkich funkcji istotnych dla bezpieczeństwa.
• Urządzenie podczas pracy wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od pracującego urządzenia.
• Model G120P-5.5/35B ma stopień ochrony IP55 i jest przeznaczony do montażu na ścianie lub poza szafą sterowniczą, lecz nie do montażu na zewnątrz budynku. Należy zapewnić warunki środowiskowe zgodne z dokumentacją producenta.
• Dla wariantu IP55 w obudowie FSB urządzenie należy montować bezpośrednio na płaskiej, niepomalowanej metalowej powierzchni. Jeżeli nie jest to możliwe, należy zastosować dodatkową płytę zapewniającą prawidłowy przepływ powietrza.
• Należy zachować wymagane odstępy wentylacyjne i zapewnić prawidłową cyrkulację powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia trwałości urządzenia lub przestojów instalacji.
• Należy podłączać ekrany kabli oraz nieużywane żyły przewodów mocy do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe na skutek sprzężeń pojemnościowych.
• Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i komunikacyjnych, zgodnie z zasadami EMC. Dla tego wariantu z filtrem klasy B należy stosować wymagania producenta dotyczące ekranowania i montażu ferrytów.
• W pobliżu urządzenia nie należy używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m, ponieważ mogą zakłócić pracę napędu i wpłynąć na bezpieczeństwo maszyny.
• Podczas pracy pożarowej lub awaryjnej (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do odprowadzania dymu i ciepła.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować odpowiednie środki ochrony antystatycznej.
• Wbudowane wentylatory należy okresowo kontrolować; ich typowa żywotność wynosi około 40 000 godzin pracy. Uszkodzony wentylator należy niezwłocznie wymienić.
